Winkelköpfe

Vor

Ein Winkelkopf überträgt das Drehmoment in einem Winkel, was besonders nützlich ist um schwer zugängliche Schraubstellen zu erreichen. Bei JÄGER Handling sind wir besonders stolz auf unser eigen entwickelten Sortiment an Winkelköpfen. Durch unser kontinuierliches Streben nach Weiterentwicklung und die Integration neuer Innovationen haben wir im Laufe der Jahre eine Vielzahl von Winkelkopfausführungen entwickelt. Dies ermöglicht uns, auf jede individuelle Kundenanforderung einzugehen und maßgeschneiderte Lösungen anzubieten.

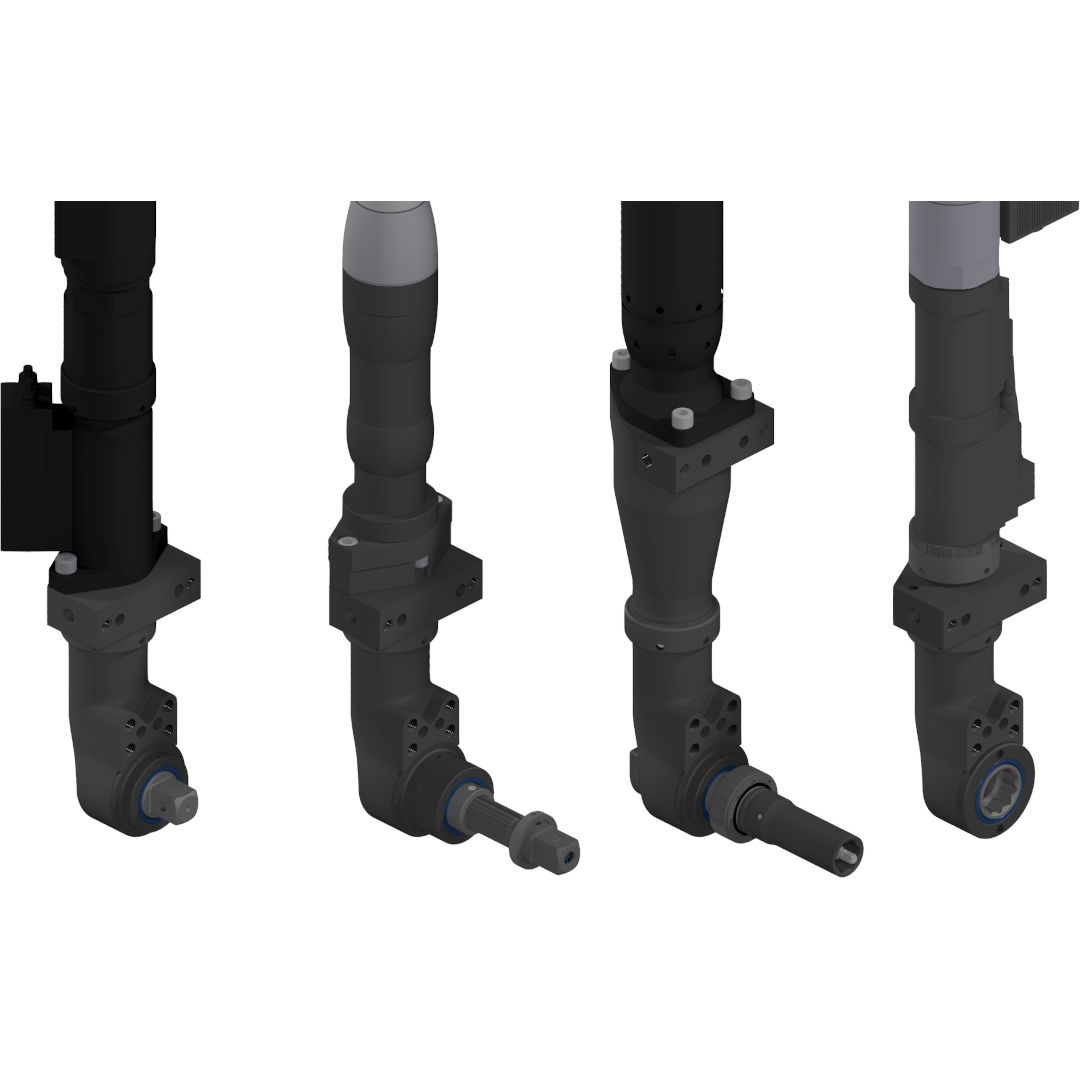

Der Winkelkopfbaukasten ist mit folgenden Herstellern kompatibel:

Bosch Rexroth
AMT
Atlas Copco
Cleco
weitere Hersteller auf Anfrage

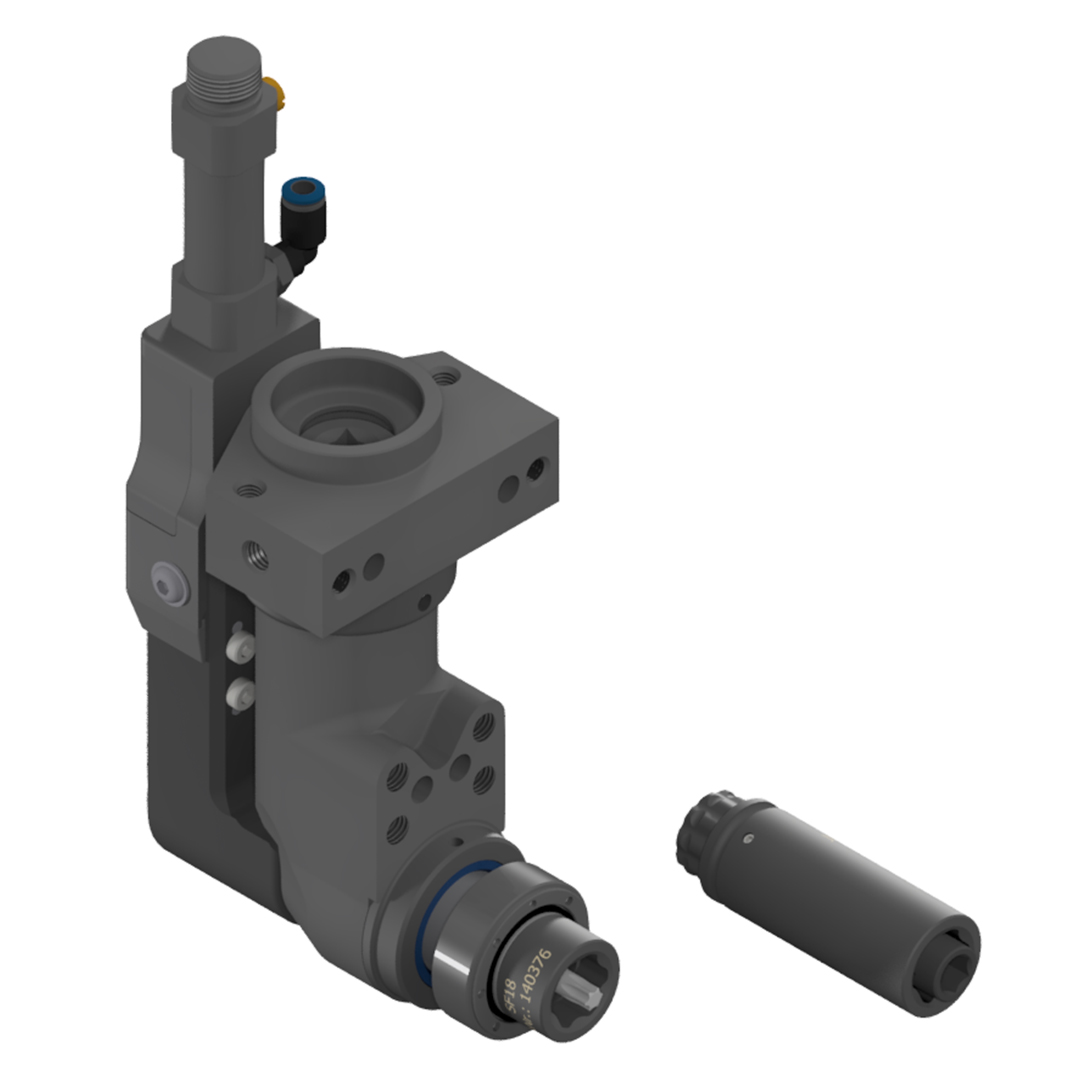

Hold & Drive Winkelkopf mit Schnellwechselfutter:

zur Verwendung von Schraubwerkzeugen mit unterschiedlichen Steckschlüssel – Bit Kombinationen
mit pneumatischer Entklemmung
max. Abtriebsmoment des dargestellten Winkelkopfs: 240Nm

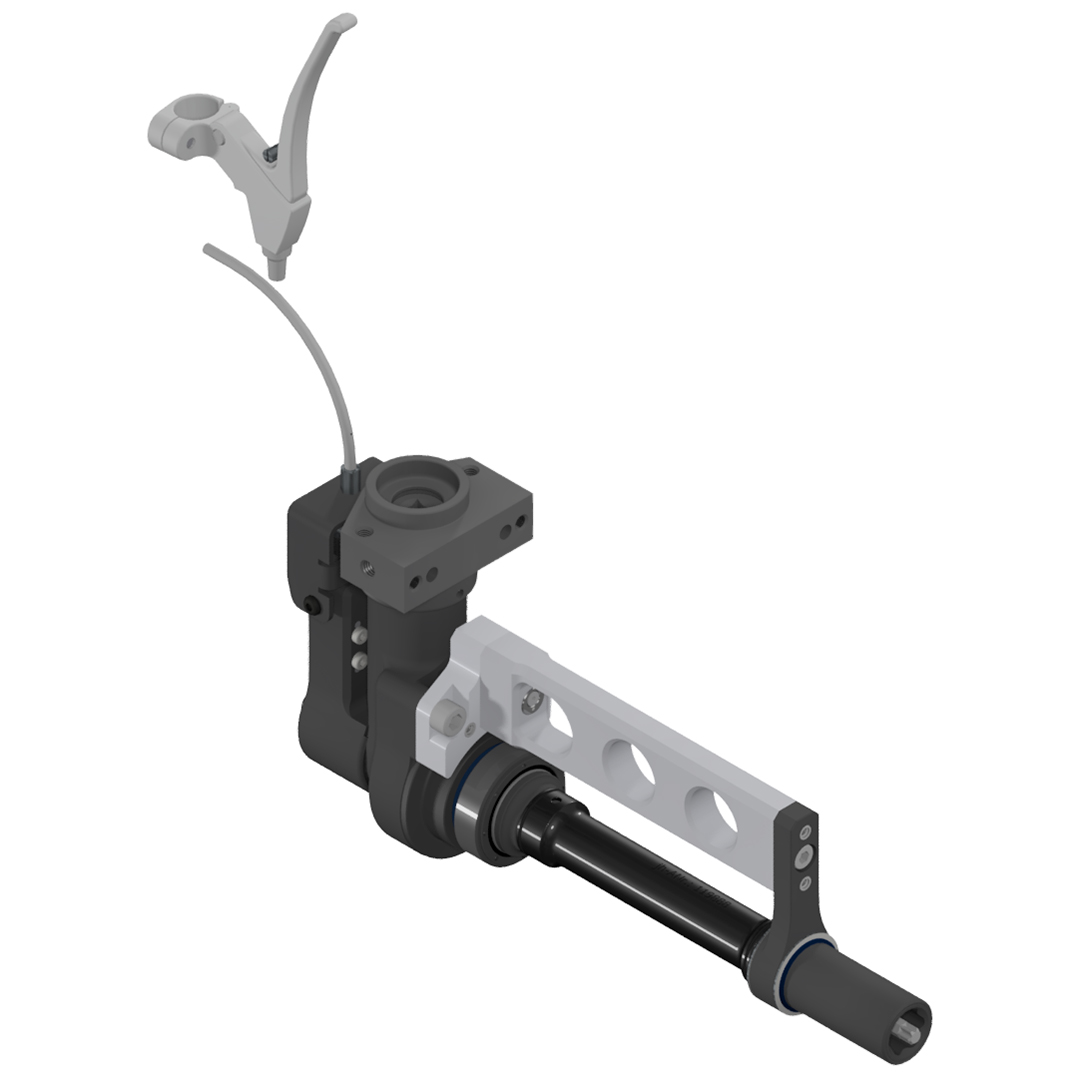

Abnehmbarer Abtriebslagerung:

Hold and Drive Winkelkopf mit Schnellwechselfutter
Abtriebslagerung zur Aufnahme von Querkräften bei langen Steckschlüsseln
Abtriebslagerung und Steckschlüssel per Schnellwechselfutter abnehmbar, sodass auch kurze Steckschlüssel am gleichen Winkelkopf eingesetzt werden können
max. Abtriebsmoment des dargestellten Winkelkopfs: 430Nm

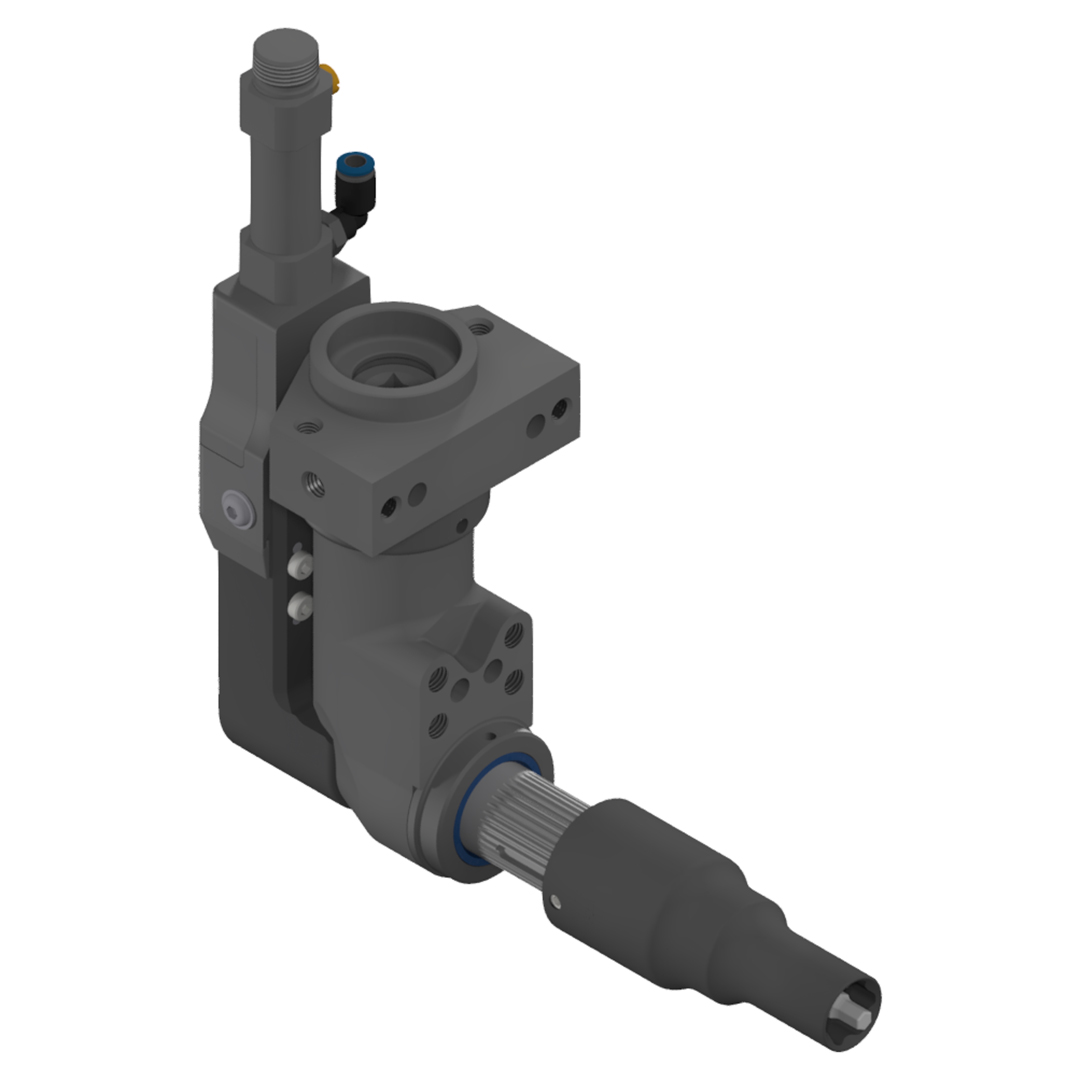

Roboter- und Automatikstation:

Hold and Drive Winkelkopf
kurzer Steckschlüssel mit Hub
Gegenhalter mit Hub
Pneumatischer Entklemmung
max. Abtriebsmoment des dargestellten Winkelkopfs: 85Nm

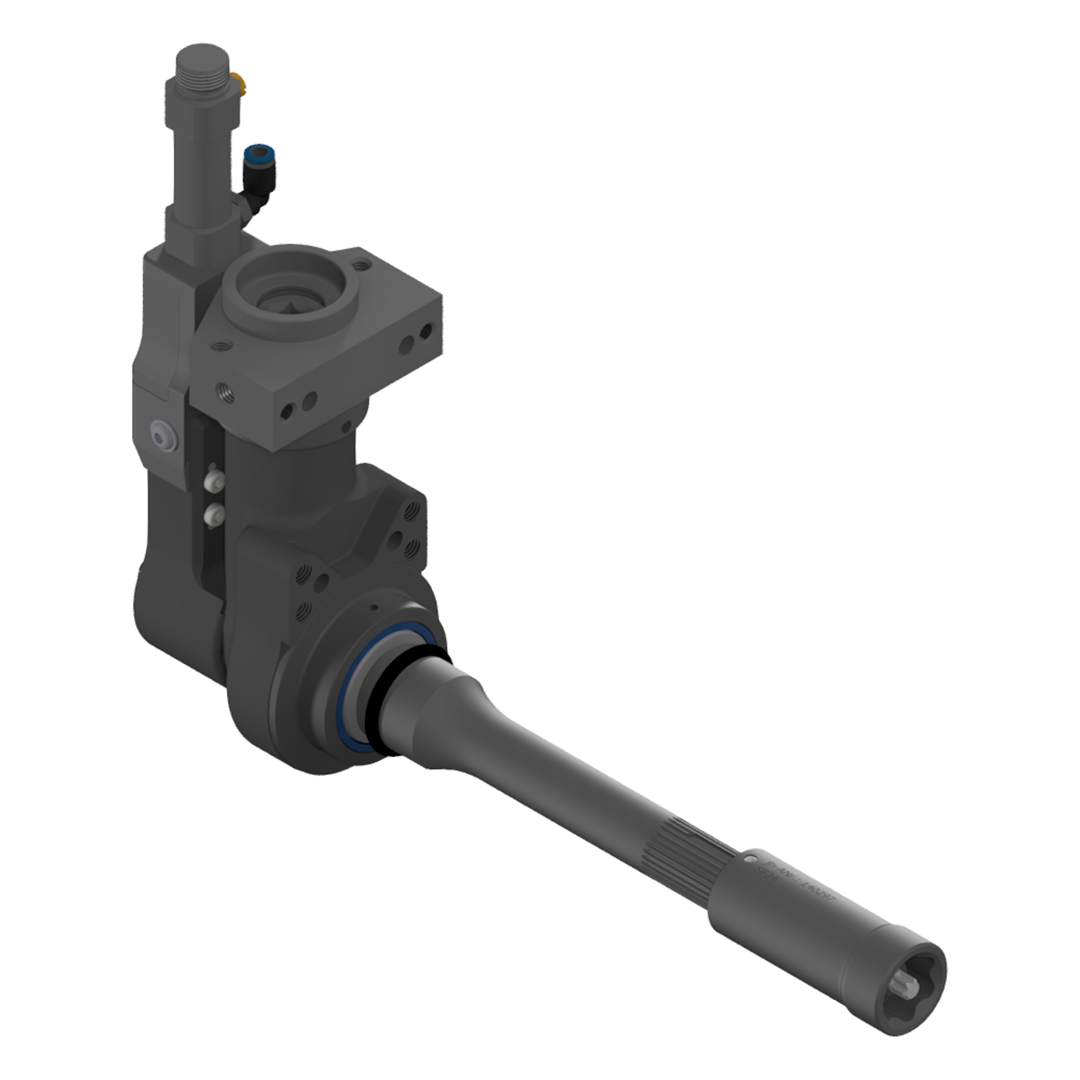

Roboter- und Automatikstation:

Schlanke Ausführung des Steckschlüssels
langer Steckschlüssel mit Hub
Gegenhalter mit Hub
pneumatischer Entklemmung
max. Abtriebsmoment des dargestellten Winkelkopfs: 430Nm

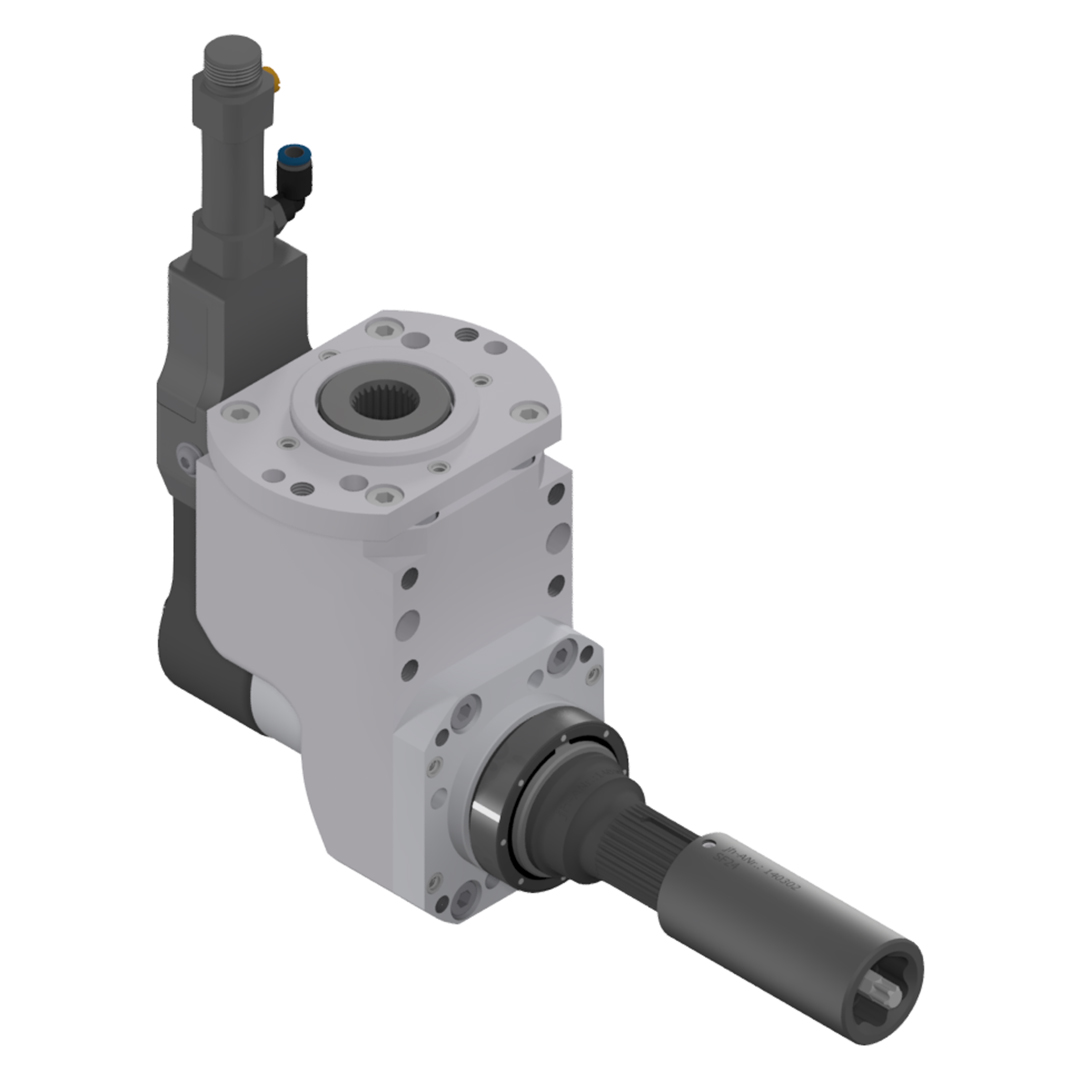

Roboter- und Automatikstation:

Steckschlüssel mit Hub
Gegenhalter mit Hub
Schnellwechselfutter für Steckschlüssel und Gegenhalter
pneumatischer Entklemmung
max. Abtriebsmoment des dargestellten Winkelkopfs: 490Nm

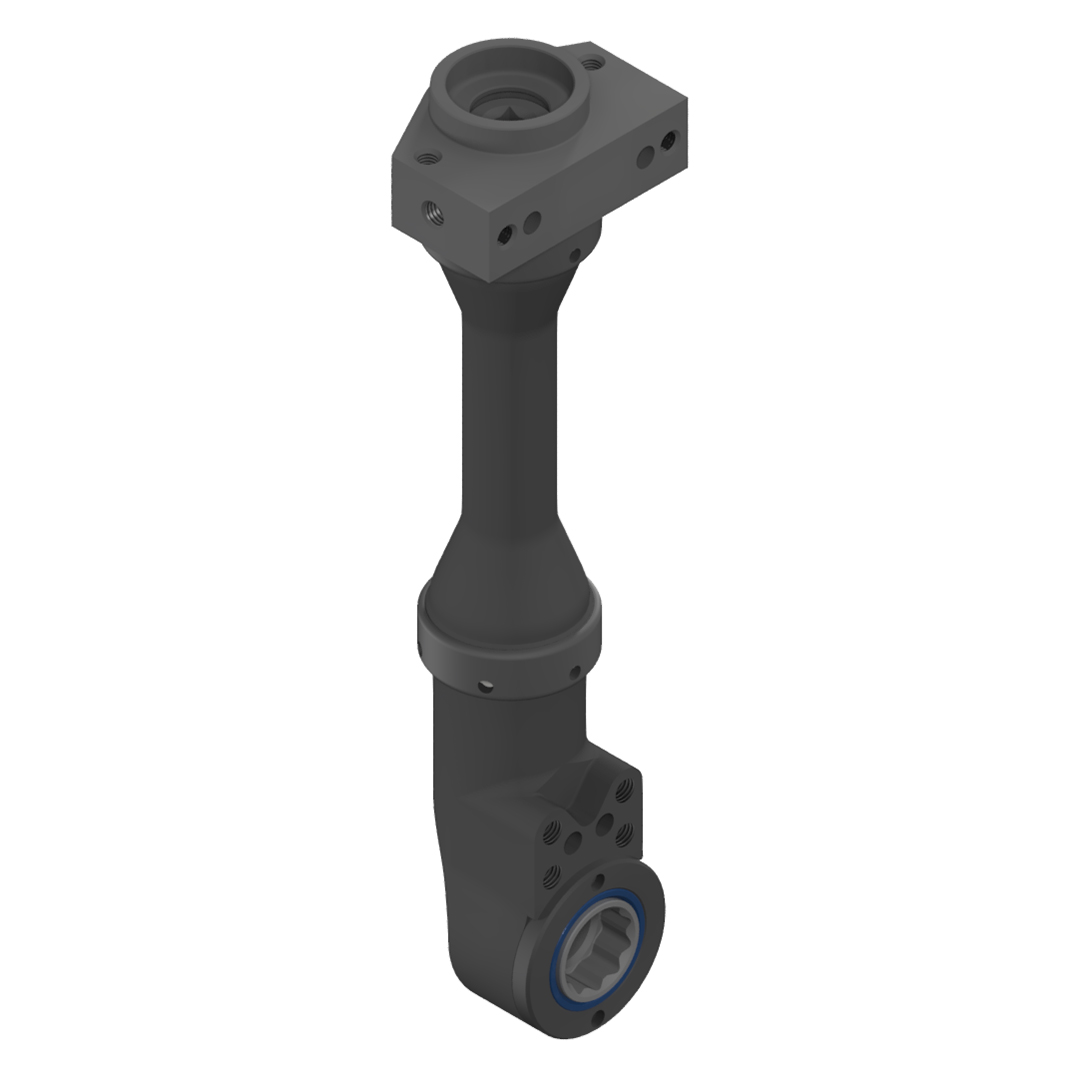

Kompakter Winkelkopf mit Antriebsverlängerung:

Werkzeugloser Steckschlüsselwechel durch Betätigung auf der Rückseite des Winkelkopfs
Antriebsverlängerung für schwer zugängliche Schraubstellen

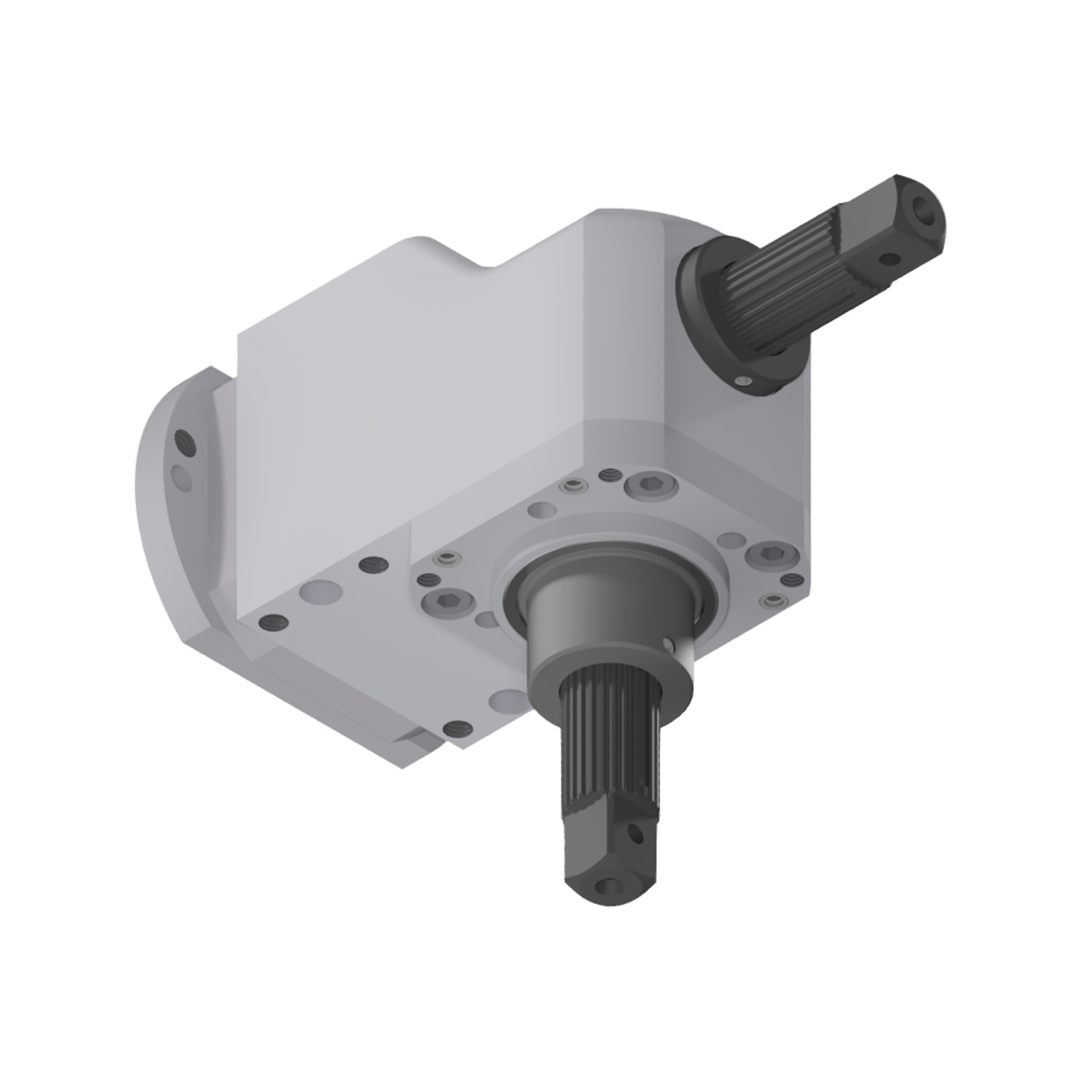

Zwei Abtriebswellen mit Hub:

Mehrspindlige bzw. Roboter- und Automatikstation
Beide Abtriebswellen mit gleichem Drehmoment
max. Abtriebsmoment des dargestellten Winkelkopfs: 490Nm

Konfiguratoren

Produktvorteile

Systemdesign & Flexibilität



Anbindung an Handschrauber und Schraubspindeln verschiedener Schraubtechnikhersteller möglich



Durch die Übertragung von hohen Drehmomenten bei kompakter Bauweise ist auch das Verschrauben an engen oder schwer zugänglichen Schraubstellen möglich



Hochwertige und robuste Materialien gewährleisten eine hohe Lebensdauer und Beständigkeit gegen Verschleiß

Leistung & Ergonomie



Durch die hohe Variantenvielfalt gibt es für nahezu jede Anforderung den passenden Winkelkopf



Eine hohe Schraubgenauigkeit ermöglicht eine präzise und zuverlässige Montage

Prozessintegration & Betriebssicherheit



Auf Grund ihrer robusten Konstruktion sind die Winkelköpfe besonders wartungsarm und tragen so zu einer höheren Betriebseffizienz bei



Durch die nahezu vollständige Fertigung der Winkelköpfe bei uns im Haus, können wir eine gute Verfügbarkeit der Winkelköpfe erreichen

Winkelkopfbaukästen

Bezeichnung

Code

Beschreibung

Vierkant / Grundtyp

4-kt

An diesem Winkelkopf befindet sich am Abtrieb ein Vierkant der dem Steckschlüssel zur sicheren Befestigung dient.

Schnellwechselabtriebswelle

SWAW

Ausgestattet mit einer Schnellwechselabtriebswelle (SWAW) ermöglicht der Winkelkopf einen schnellen und komfortablen Wechsel der Steckschlüssel.

Hub 40

H40

An der Abtriebswelle ist der Winkelkopf mit einem Axialausgleich ausgestattet, der einen Hub von 40 mm ermöglicht.

Hub 40

mit Schnellwechselfutter

H40 SWF

An der Abtriebswelle ist der Winkelkopf mit einem Axialausgleich ausgestattet, der einen Hub von 40 mm ermöglicht. Zusätzlich ist die Abtriebswelle mit einem Schnellwechselfutter (SWF) für einen schnellen und komfortablen Wechsel der Steckschlüssel ausgestattet.

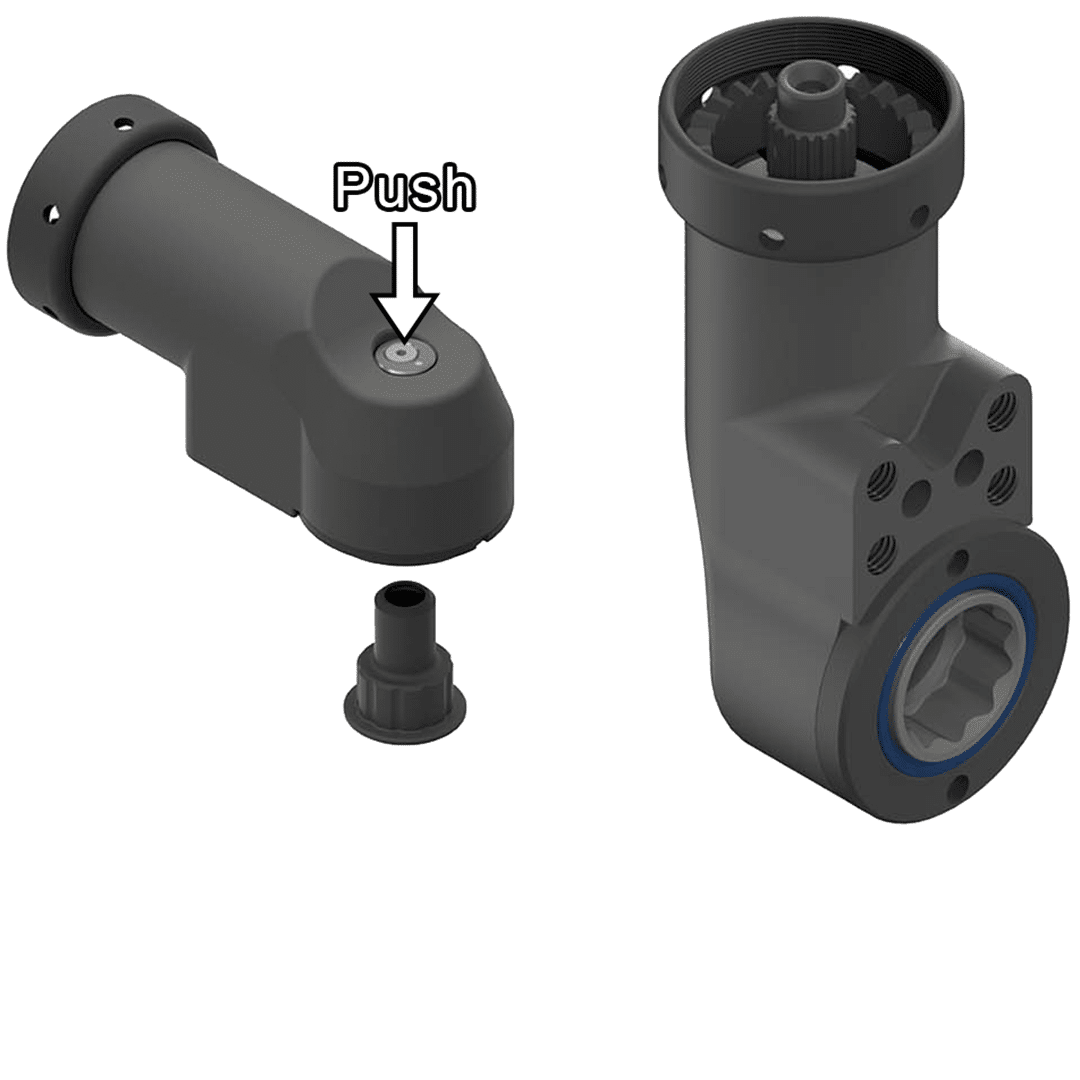

Kompakt

C SWAW

Die kompakte Bauweise des Winkelkopfs ermöglicht die Zugänglichkeit der Schraubstellen bei geringen Platzverhältnissen. Ausgestattet mit einer Schnellwechselabtriebswelle (SWAW) ermöglicht der Winkelkopf einen schnellen und komfortablen Wechsel der innenliegenden Steckschlüssel.

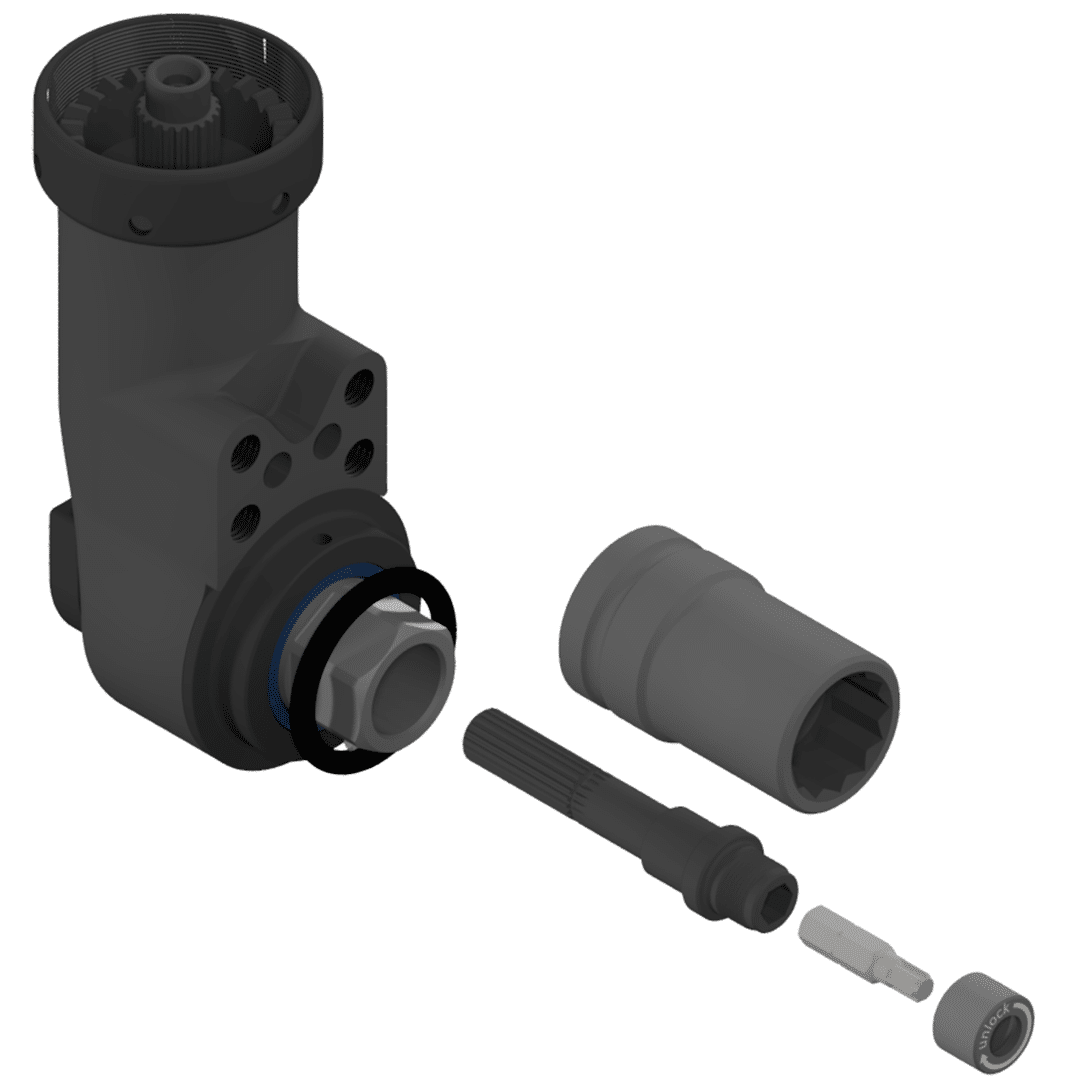

Hold and Drive

HAD

Für Hold-and-Drive-Anwendungen (HAD) ist dieser Winkelkopf konzipiert und ermöglicht die Anbringung eines Steckschlüssels sowie eines Gegenhalterbits gleichermaßen.

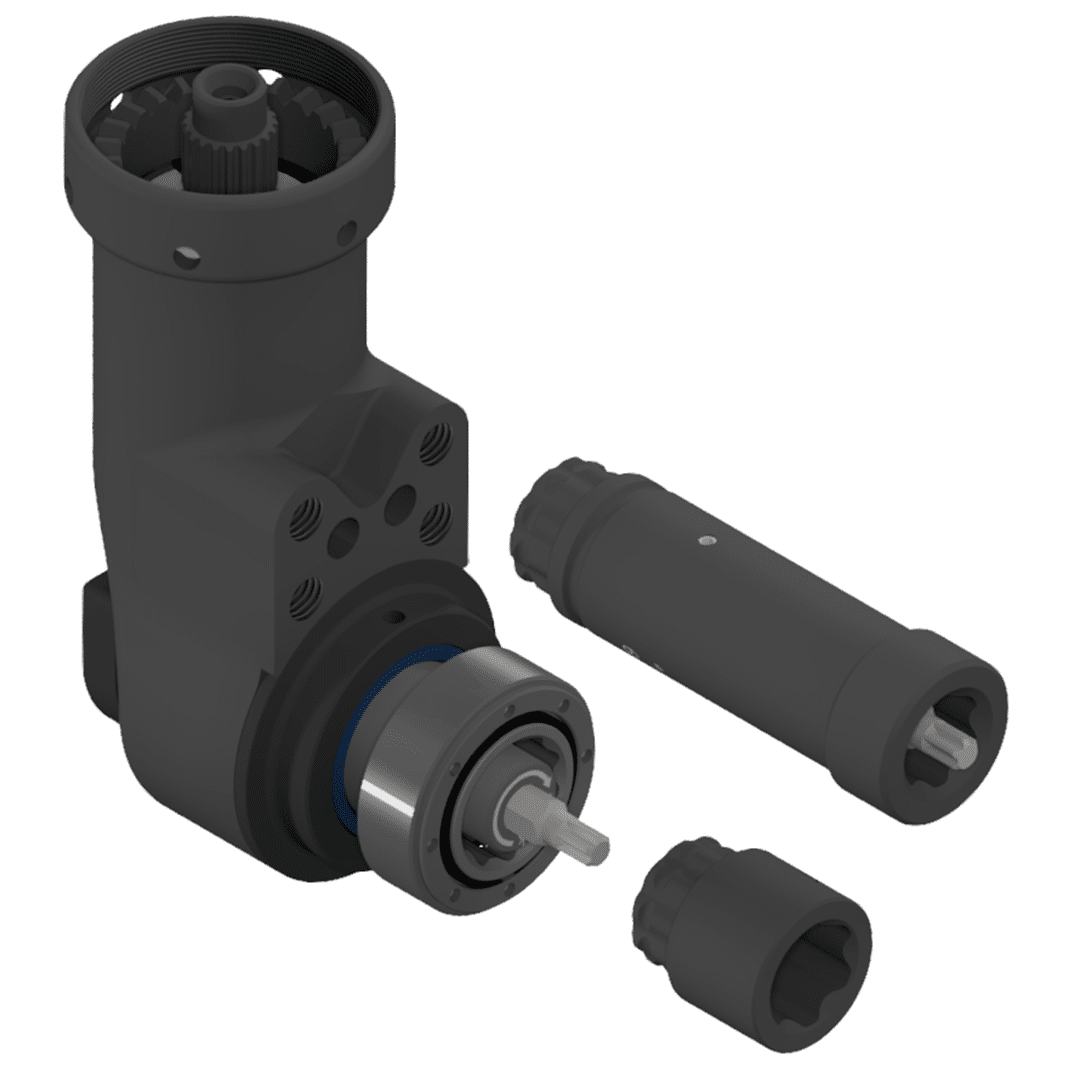

Hold and Drive

mit Schnellwechselfutter

HAD SWF

Dieser Winkelkopf ist für Hold-and-Drive-Anwendungen (HAD) mit verschiedenen Schraubwerkzeugen konzipiert und zusätzlich mit einem Schnellwechselfutter (SWF) ausgestattet.
