handy-smove

Der handy-smove ist das ideale Handlingssystem für schwere Montageprozesse. Mit einer Reichweite von bis zu 3.000 mm und vielfältigen Montageoptionen (aufgeständert, abgehängt oder im Schienensystem) bietet der handy-smove maximale Flexibilität bei hoher Traglast. Dank seiner präzisen Wegmesssysteme und durchdachten ergonomischen Funktionen ist er die perfekte Wahl für eine prozesssichere Schraubmontage unter anspruchsvollen Bedingungen.

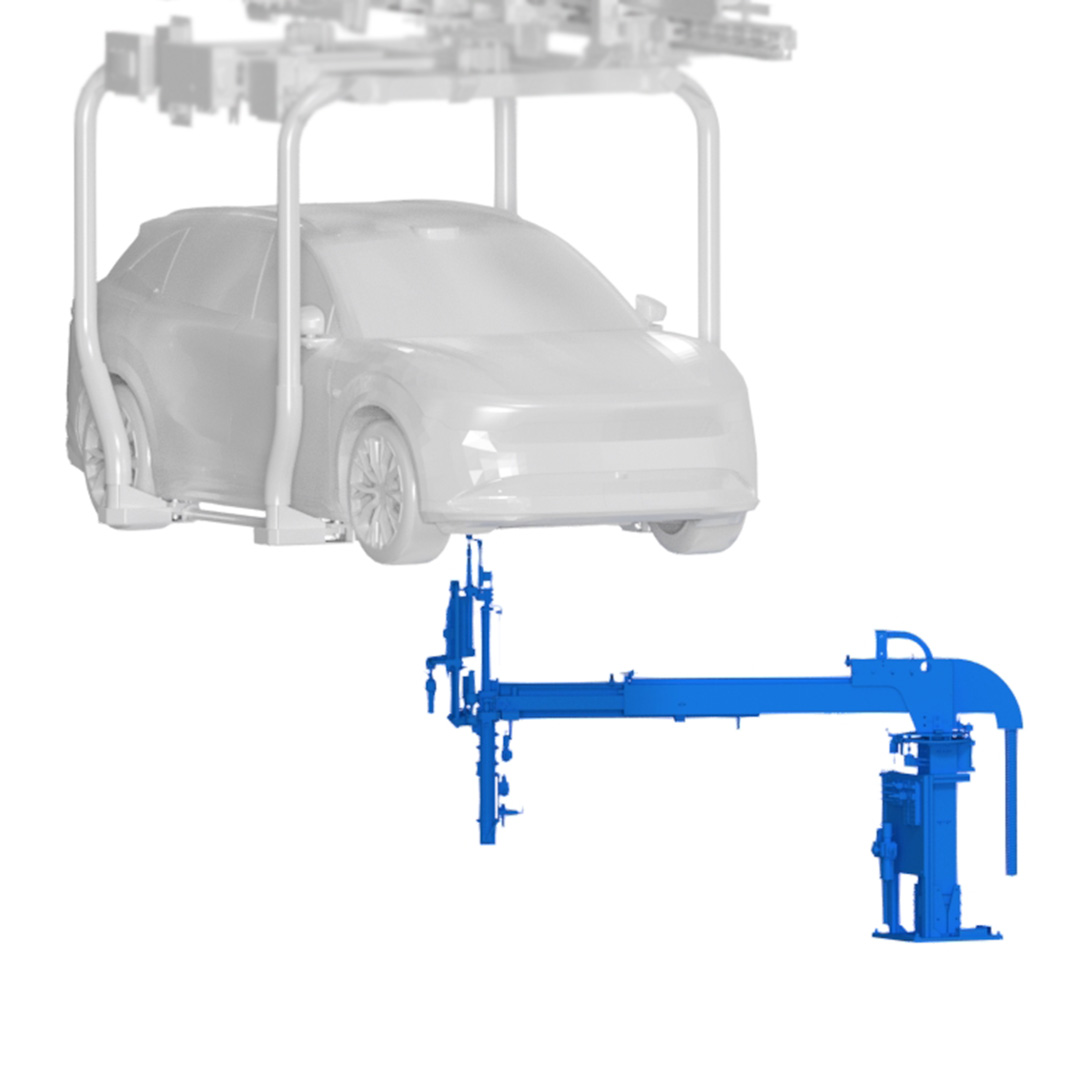

Endmontage

Batterie verschrauben

Handlingsgerät aufgeständert

– Wegmesssystem in allen Achsen

– Vorschub pneumatisch

– Parkposition abgefragt

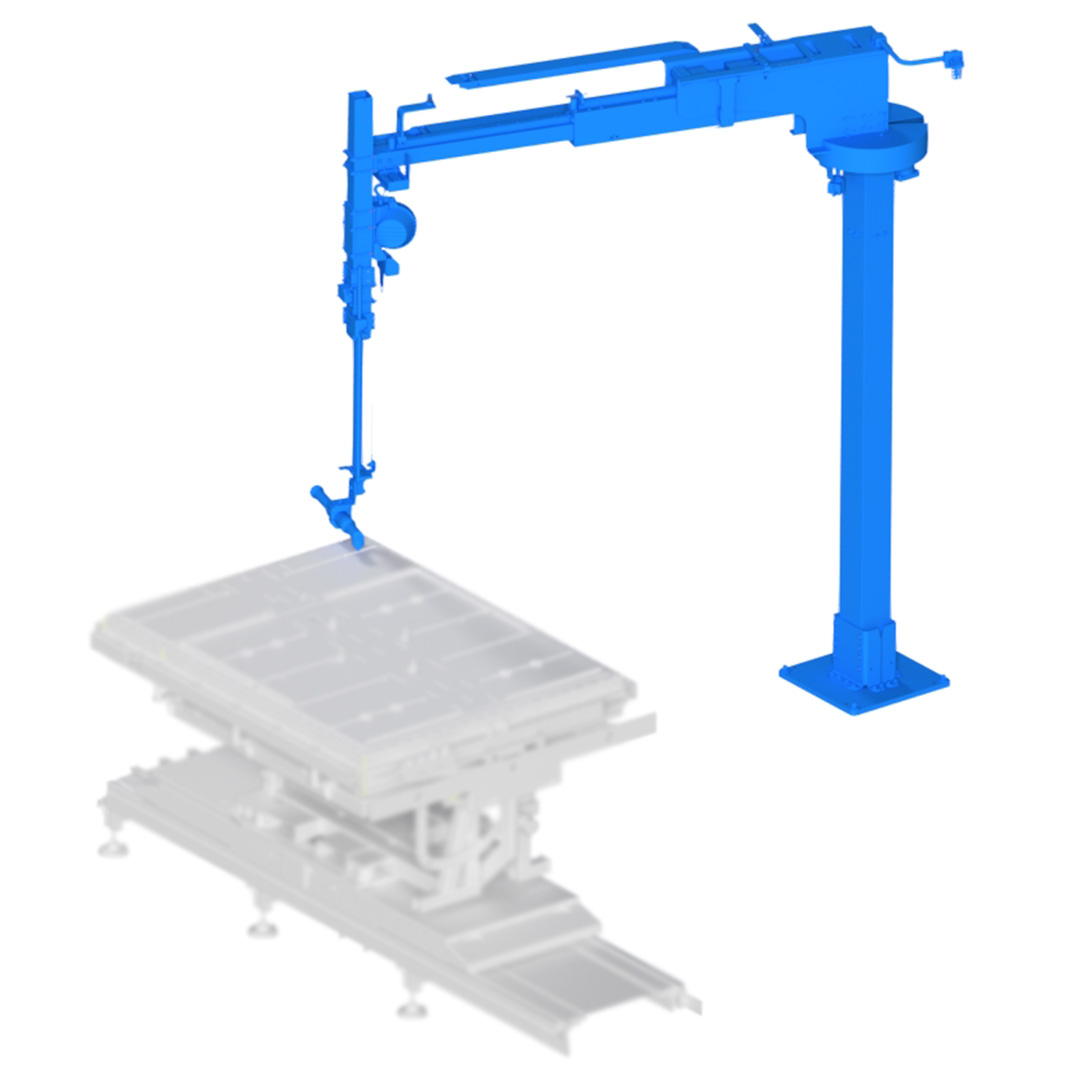

Batterie

Zellenhalter verschrauben

Wegmesssystem in allen Achsen

– Elektrisch getrennter Geradabtrieb

– Schraubstellen eng beieinander liegend

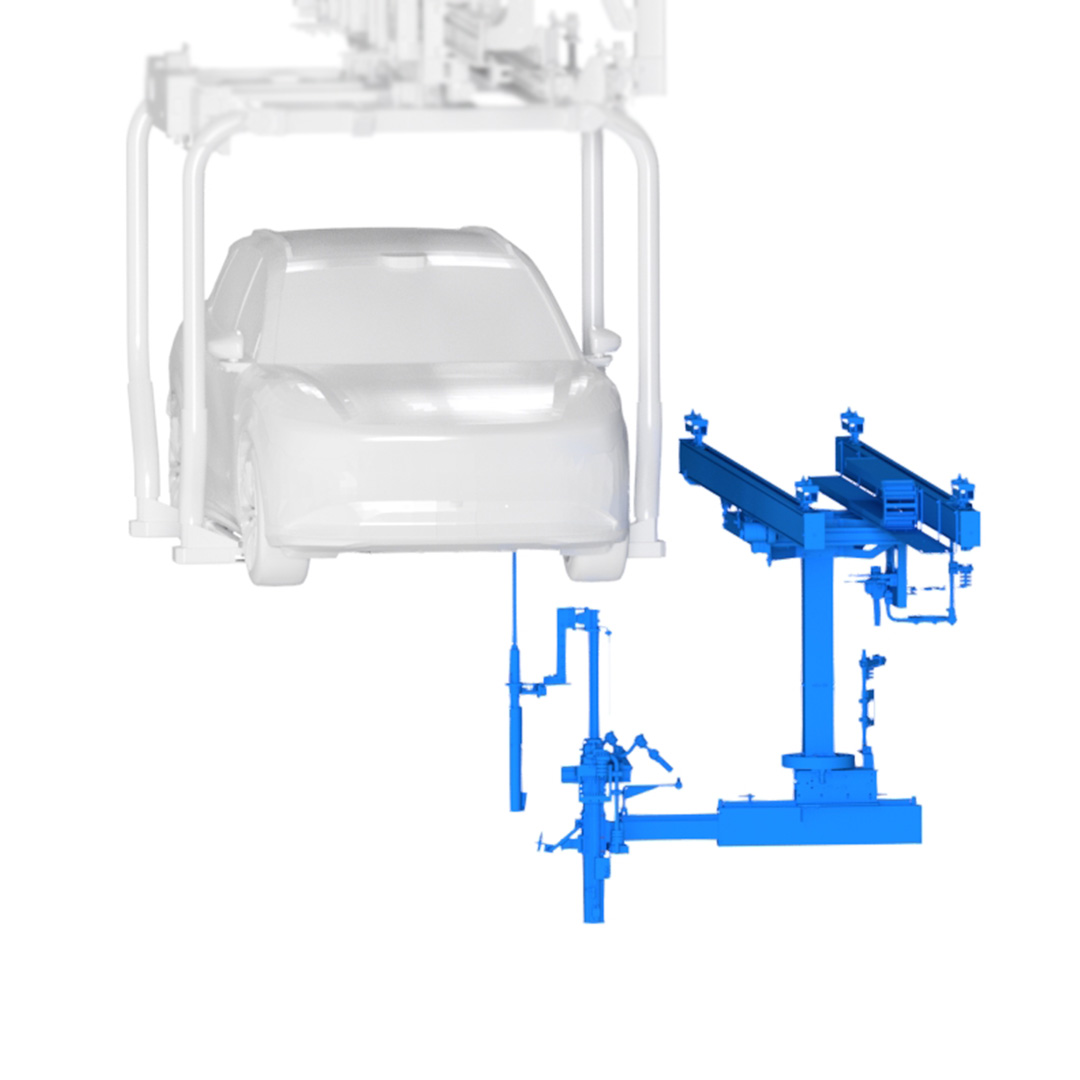

Endmontage

Batterie verschrauben

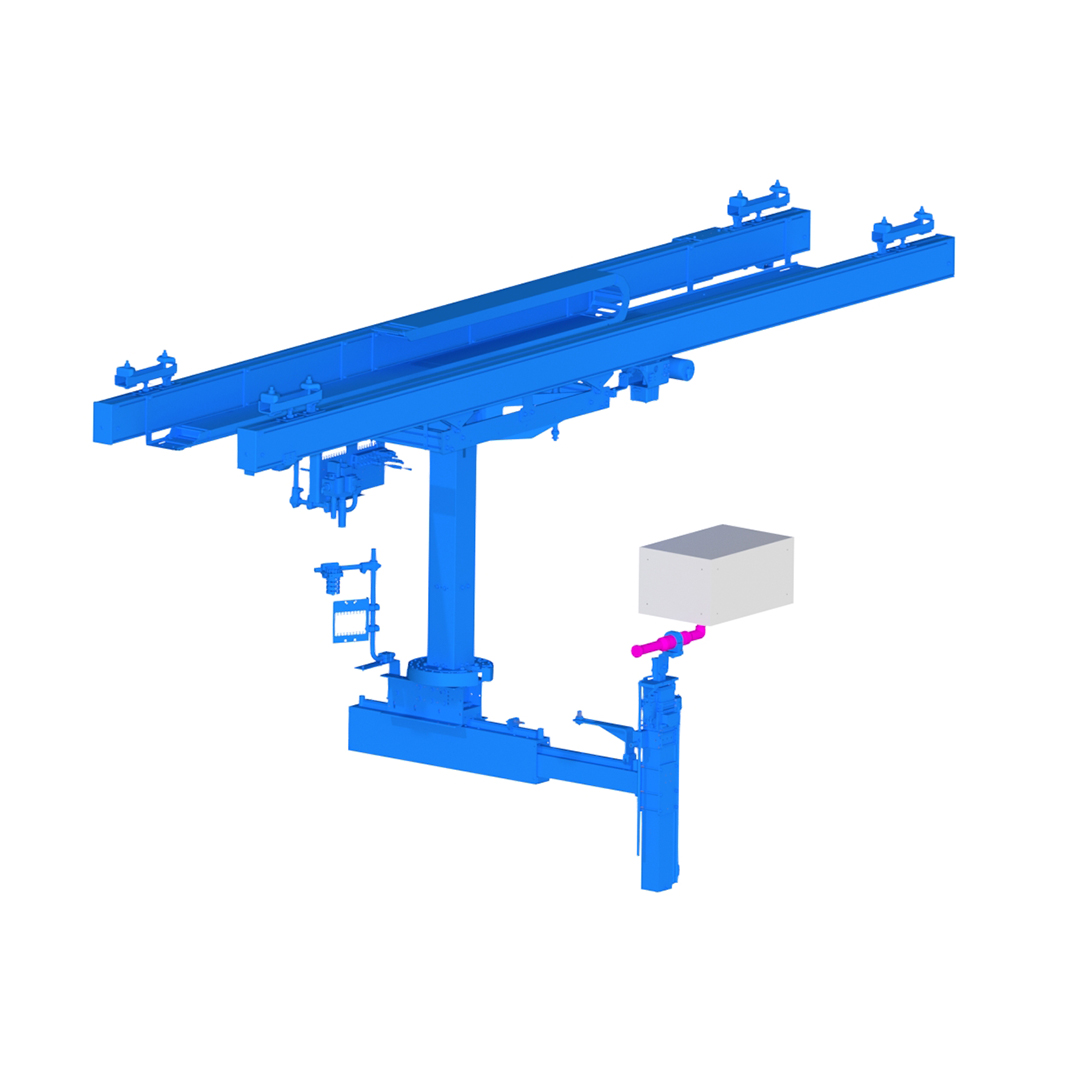

verfahrbar im Schienensystem

– Wegmesssystem in allen Achsen

– Vorschub pneumatisch

– Parkposition abgefragt

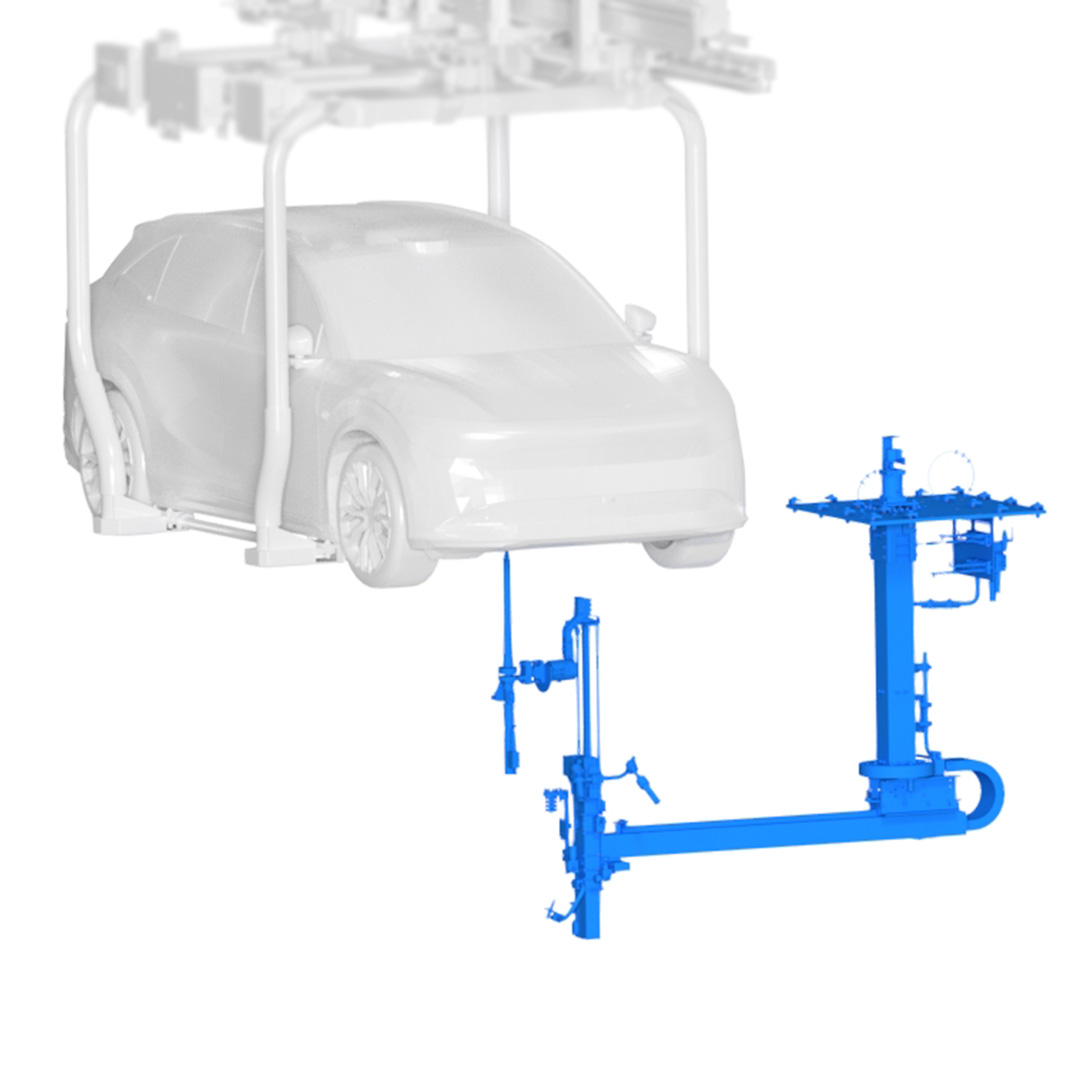

Endmontage

Batterie verschrauben

fest montiert am Stahlbau

– Wegmesssystem in allen Achsen

– Vorschub pneumatisch

– Schraubrichtungen unter verschiedenen Winkeln

Produktvorteile

Systemdesign & Flexibilität

Drehbar um Vertikalachse

Leistung & Ergonomie

Schwenkstellungen einstellbar

Prozessintegration & Betriebssicherheit

Horizontalauszug über Abdrückschrauben ein- und feststellbar

Varianten

aufgeständert

Schienensystem

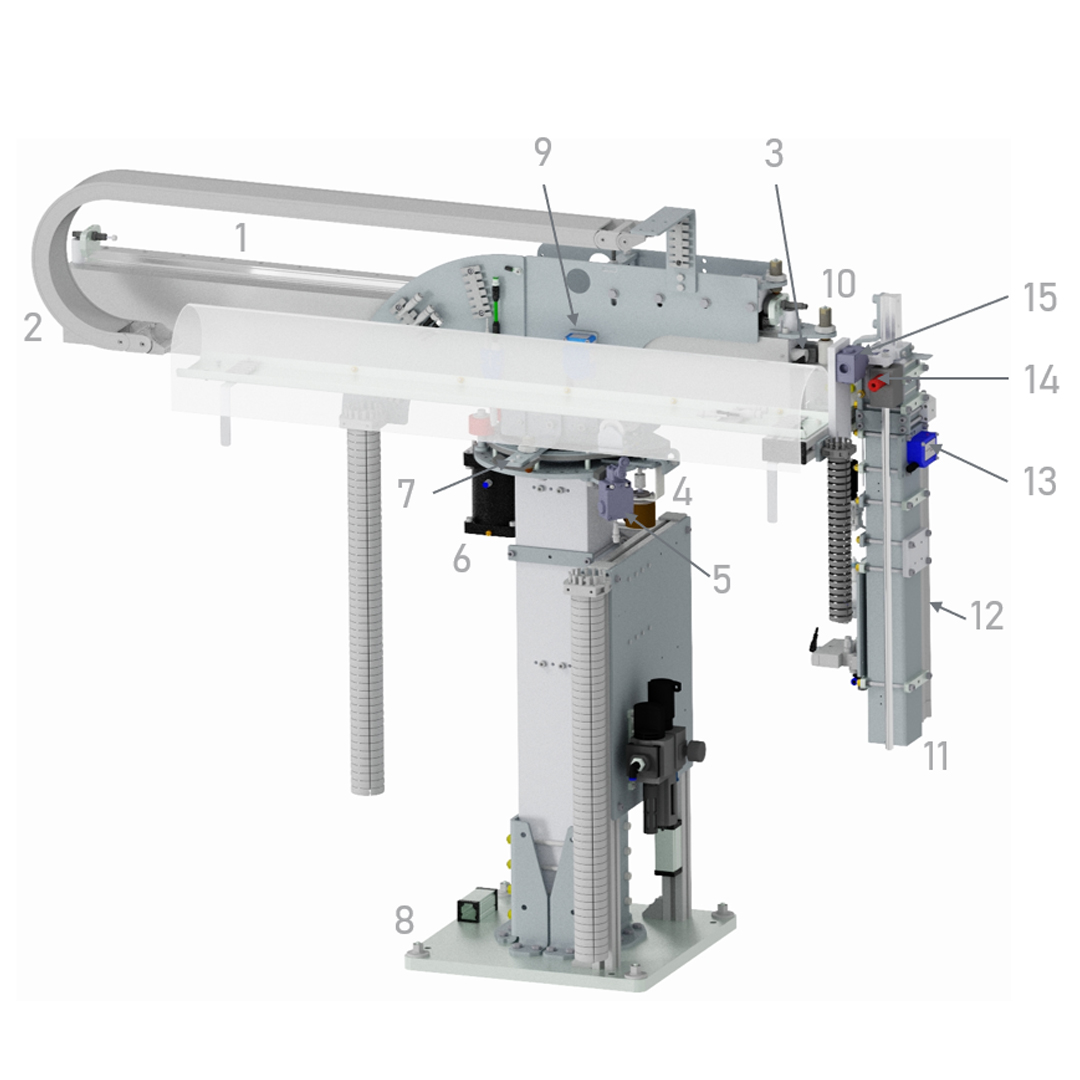

handy-smove UNTERFLUR

Ausstattung
Ausstattung
1
handy-smove
2
Energieführung
3
Klemmeinheit pneumatisch
4
Wegmesssystem Drehachse
5
Abfrage Parkstellung
6
Bremse Drehachse
7
Verrastung Drehachse
8
Standfuß
9
Wegmesssystem Auszugsachse
10
Verrastung mechanisch
11
handy-lift 500
12
Gewichtsausgleich pneumatisch
13
Wegmesssystem Z-Achse
14
Klemmeinheit Z-Achse
15
Abfrage Parkposition Z-Achse

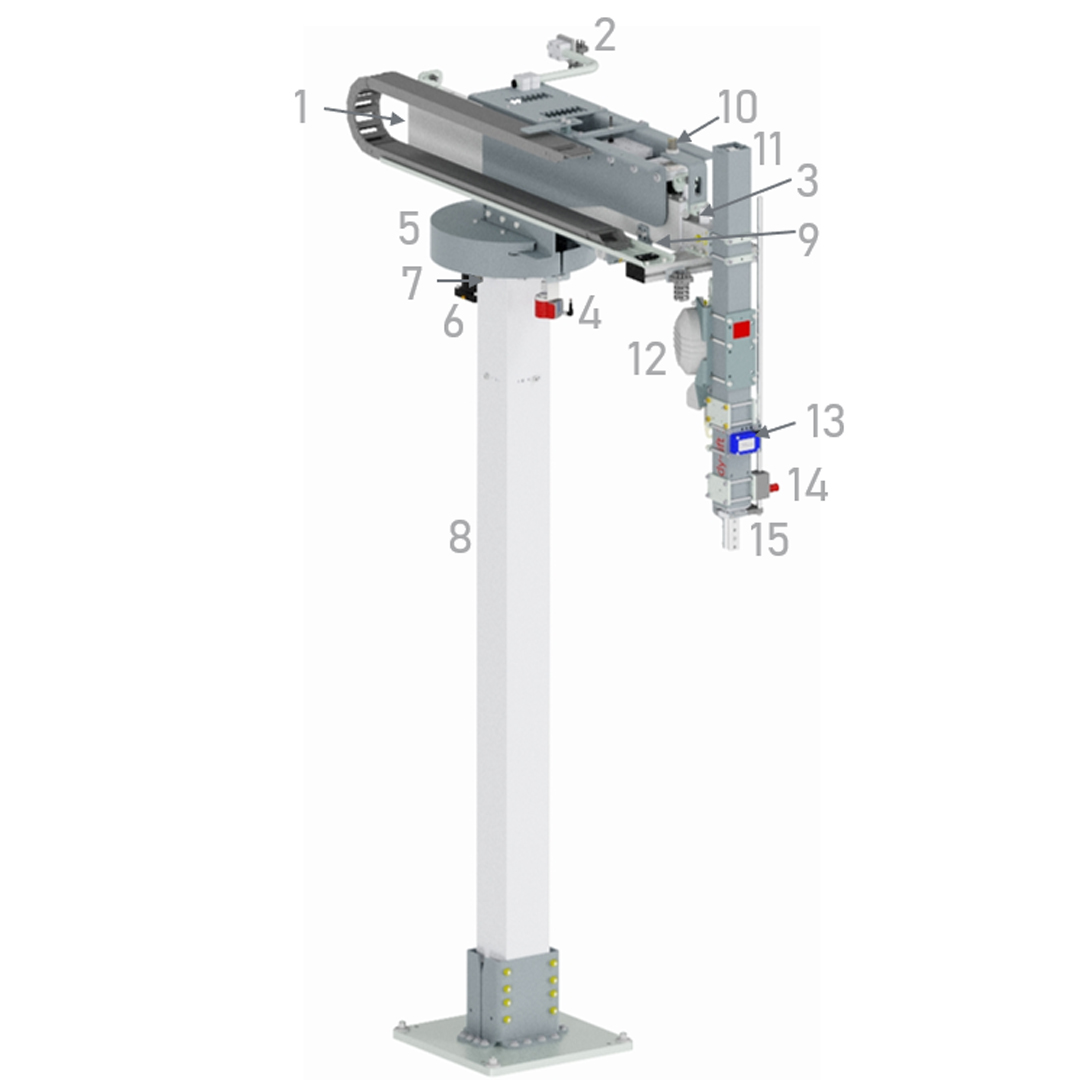

handy-smove AUFGESTÄNDERT

Ausstattung
Ausstattung
1
handy-smove
2
Energieführung
3
Klemmeinheit pneumatisch
4
Wegmesssystem Drehachse
5
Abfrage Parkstellung
6
Bremse Drehachse
7
Verrastung Drehachse
8
Standfuß
9
Wegmesssystem Auszugsachse
10
Verrastung Auszugsachse
11
handy-lift 300
12
Gewichtsausgleich
13
Wegmesssystem Z-Achse
14
Klemmeinheit Z-Achse
15
Abfrage Parkposition Z-Achse

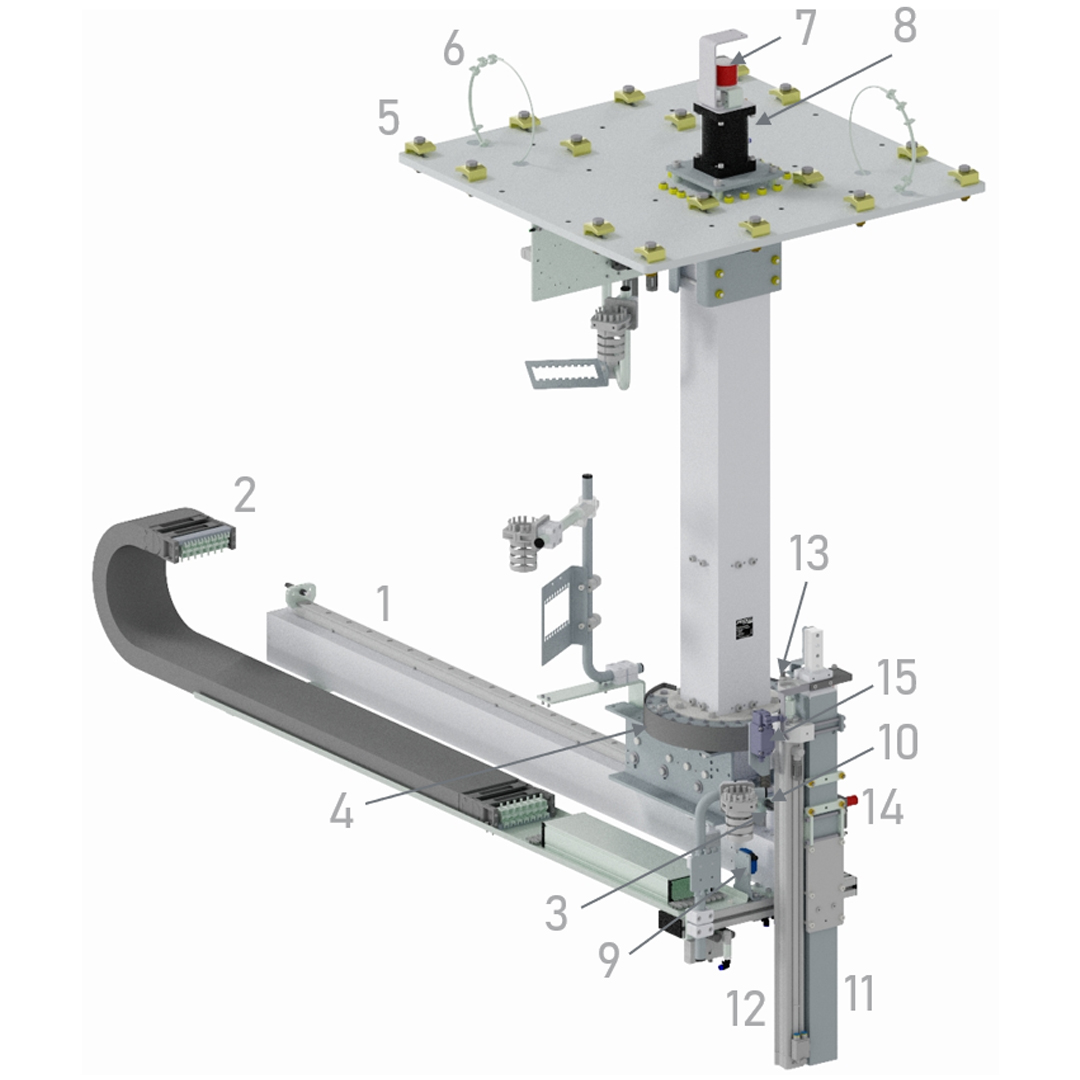

handy-smove ABGEHÄNGT

Ausstattung
Ausstattung
1
handy-smove
2
Energieführung
3
Klemmeinheit pneumatisch
4
Drehachse verrastet
5
Deckenbefestigung
6
Absturzsicherung
7
Wegmessystem Drehachse
8
Bremse Drehachse pneumatisch
9
Wegmesssystem Auszugsachse
10
Verrastung Auszugsachse
11
handy-lift Hub-Achse
12
Gewichtsausgleich pneumatisch
13
Positionsabfrage Hub-Achse
14
Klemmeinheit pneumatisch
15
Abfrage Parkposition Z-Achse

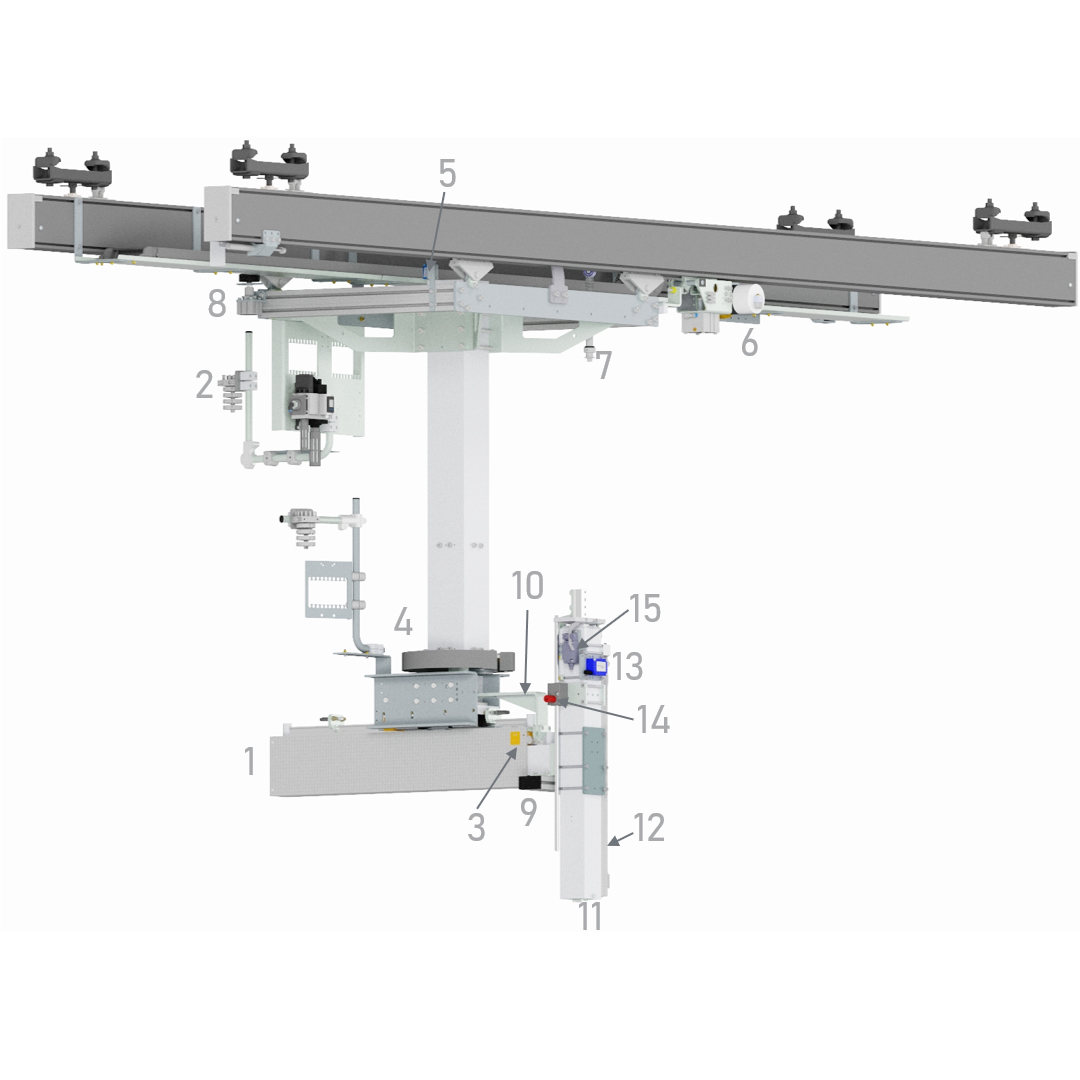

handy-smove SCHIENENSYSTEM

Ausstattung
Ausstattung
1
handy-smove
2
Energieführung
3
Klemmeinheit pneumatisch
4
Wegmesssystem Drehachse
5
Wegmesssystem Schienensystem
6
Reibradantrieb
7
Verrastung mechanisch
8
Bremse pneumatisch
9
Wegmesssystem Auszugsachse
10
Verrastung Auszugsachse
11
handy-lift 500
12
Gewichtsausgelich pneumatisch
13
Wegmesssystem Z-Achse
14
Klemmeinheit pneumatisch
15
Abfrage Parkposition
