carbo-arm

Der carbo-arm von Jäger Handling kombiniert modernste Carbonfaser-Technologie mit maximaler Präzision. Das steife und ultraleichte System nimmt Reaktionsmomente von bis zu 400 Nm sicher auf und entlastet den Werker spürbar. Dank drei verfügbarer Baugrößen und modular konfigurierbarer Hublängen lässt sich der carbo-arm exakt auf Ihre spezifischen Montageanforderungen abstimmen – für prozesssicheres, ermüdungsfreies und hochgenaues Arbeiten.

Schwenklager

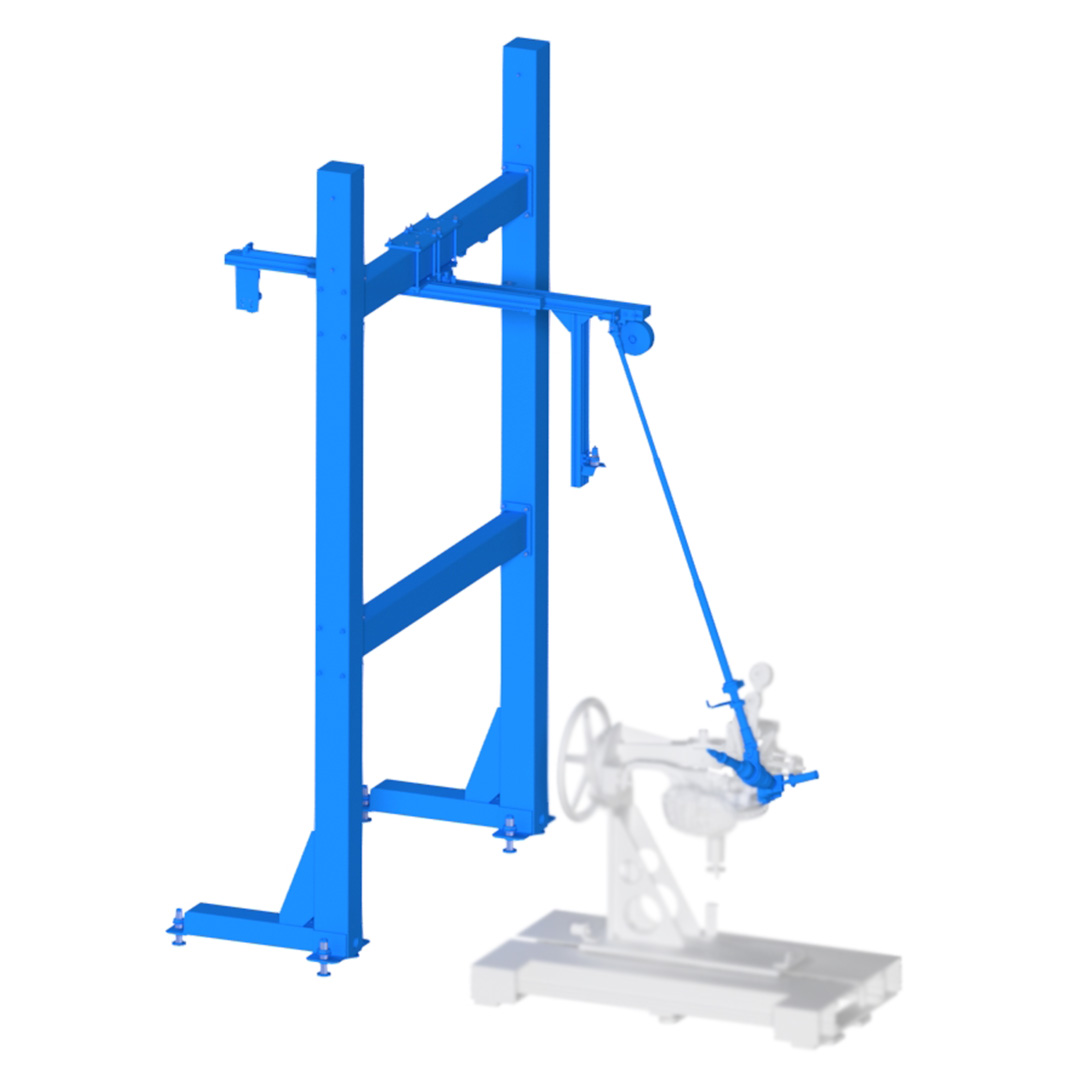

Lenker verschrauben

Adaption für Handschrauber mit Flachabtrieb

– Handschrauber mit einstellbarer Neigung

– Voranzug Hold and Drive mit Flachabtrieb

– Automatische Zustellung der Grund- und Arbeitsstellung

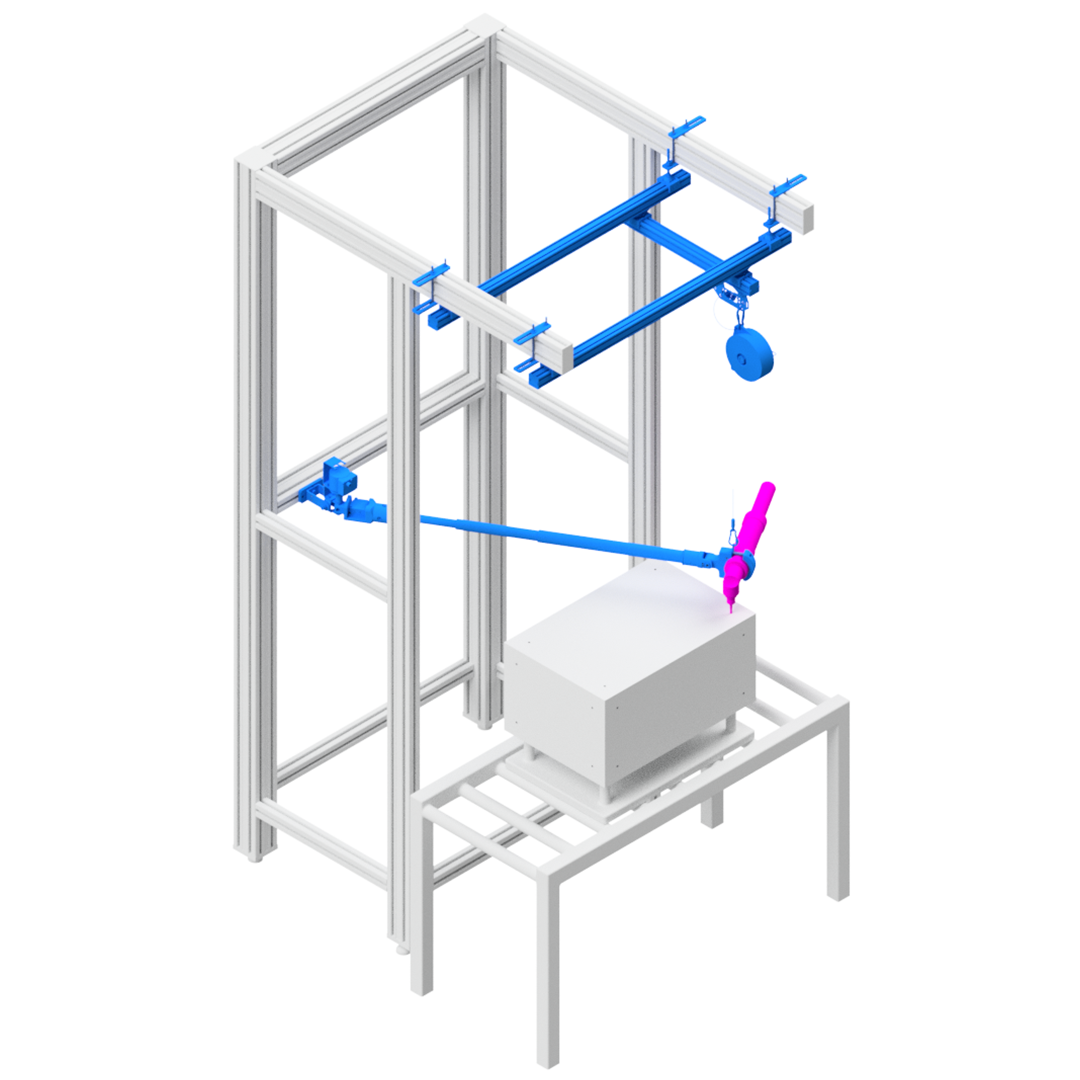

Konfigurationen

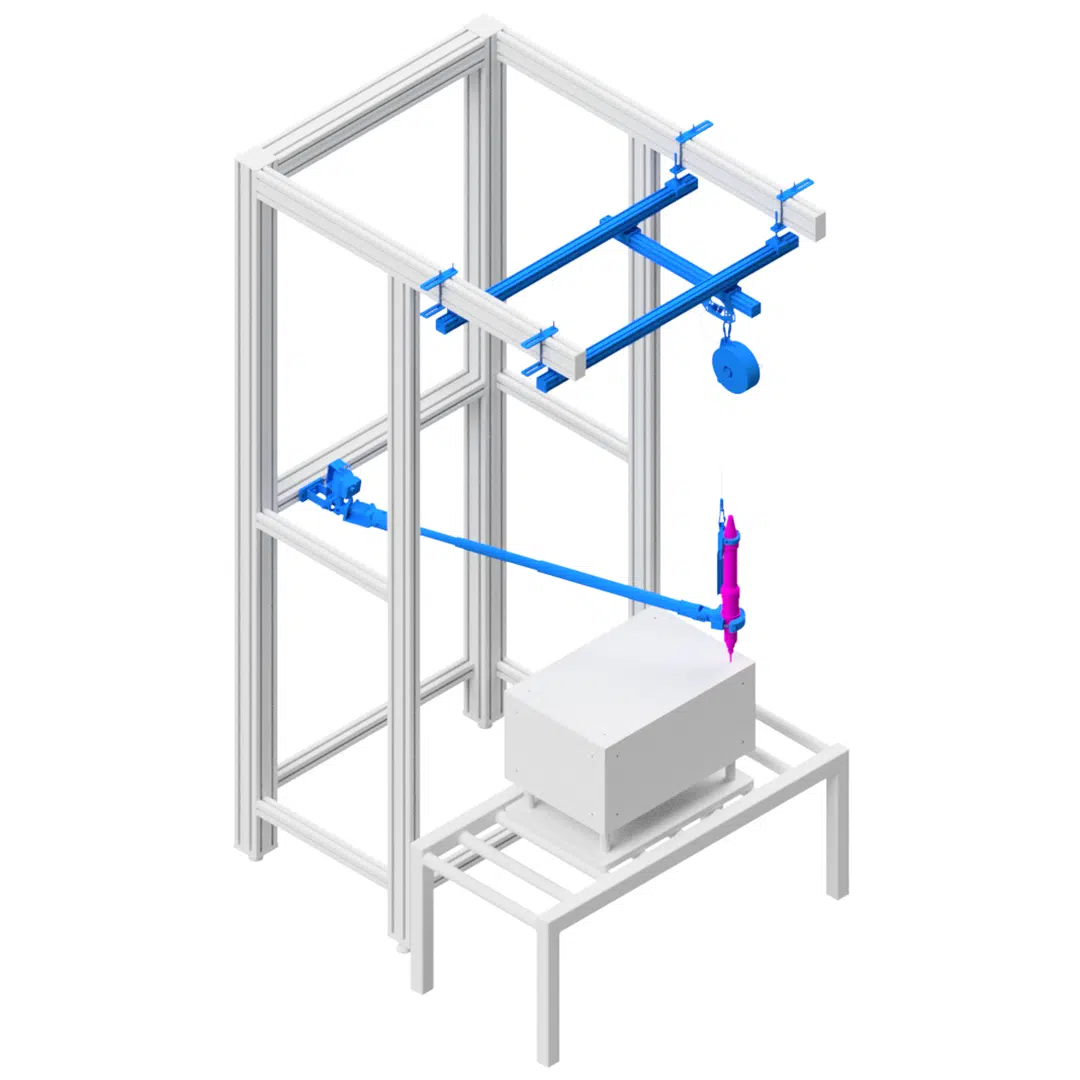

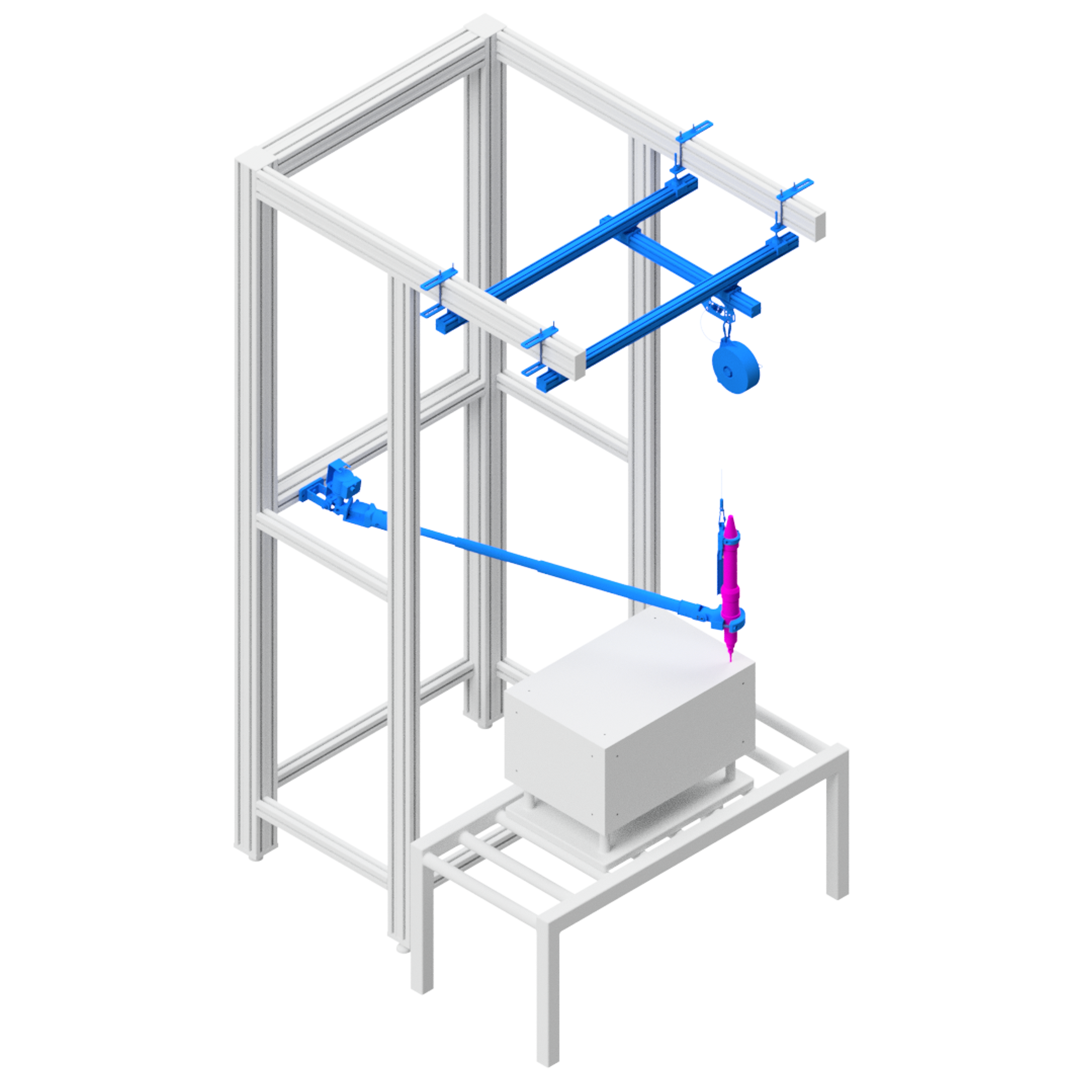

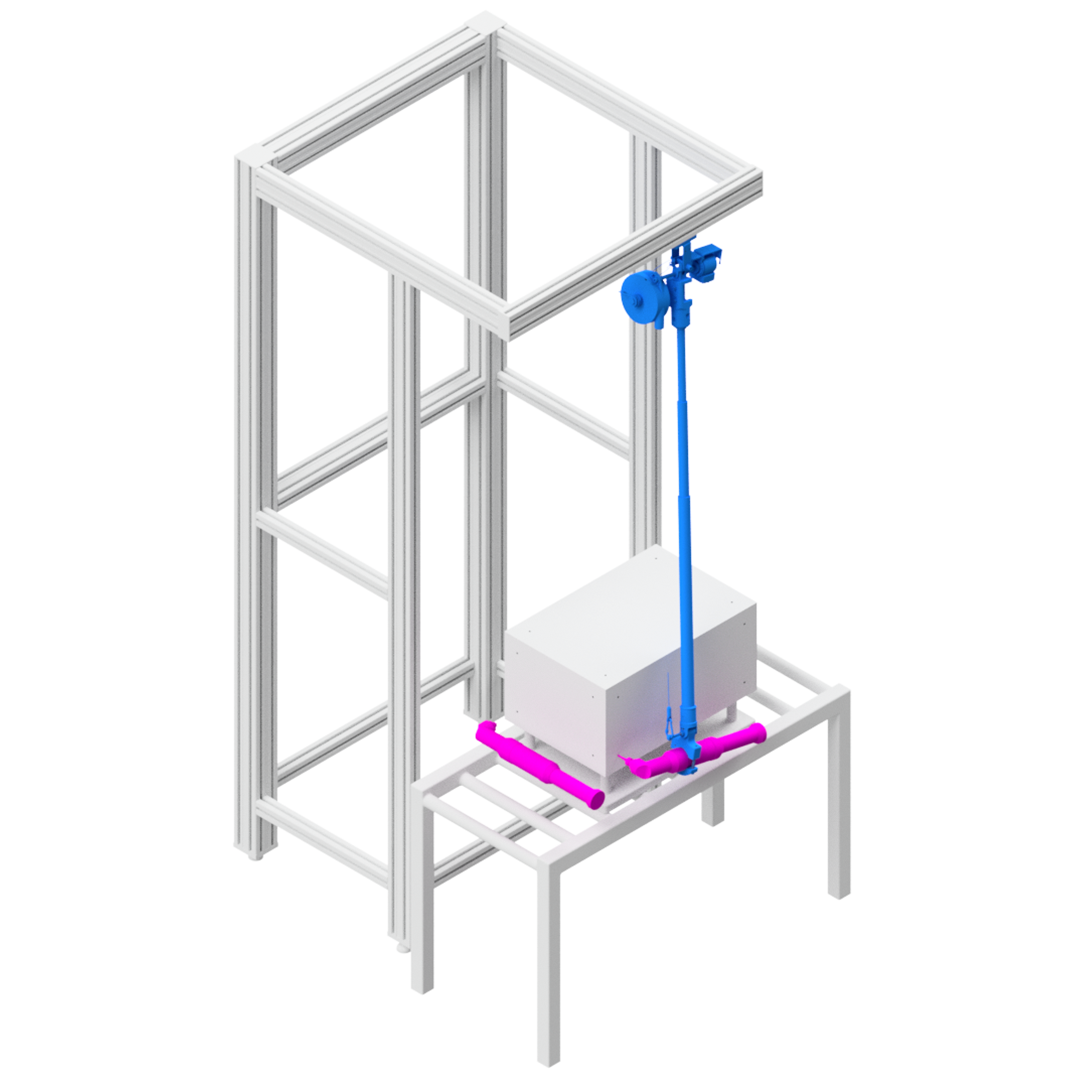

Schraubrichtung horizontal

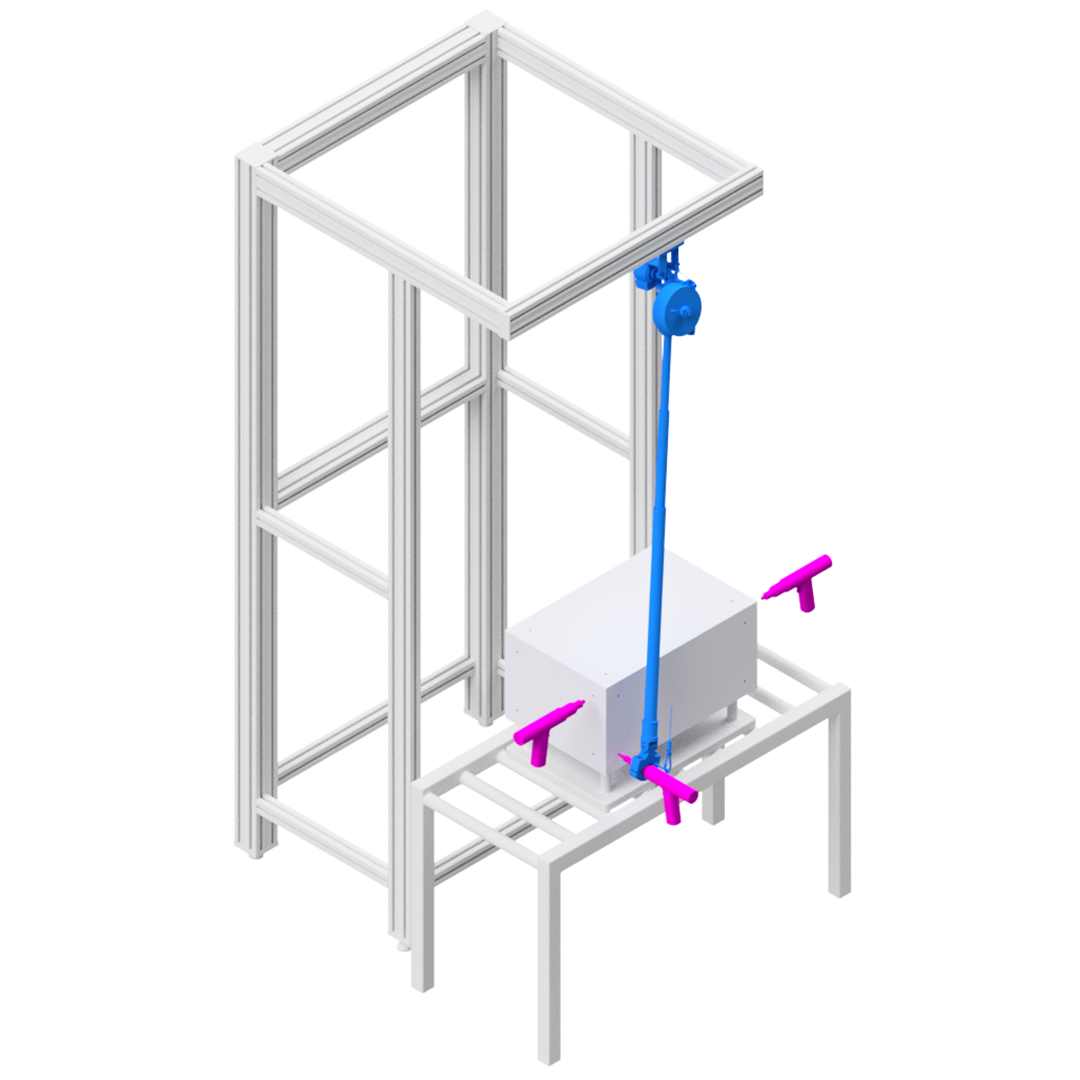

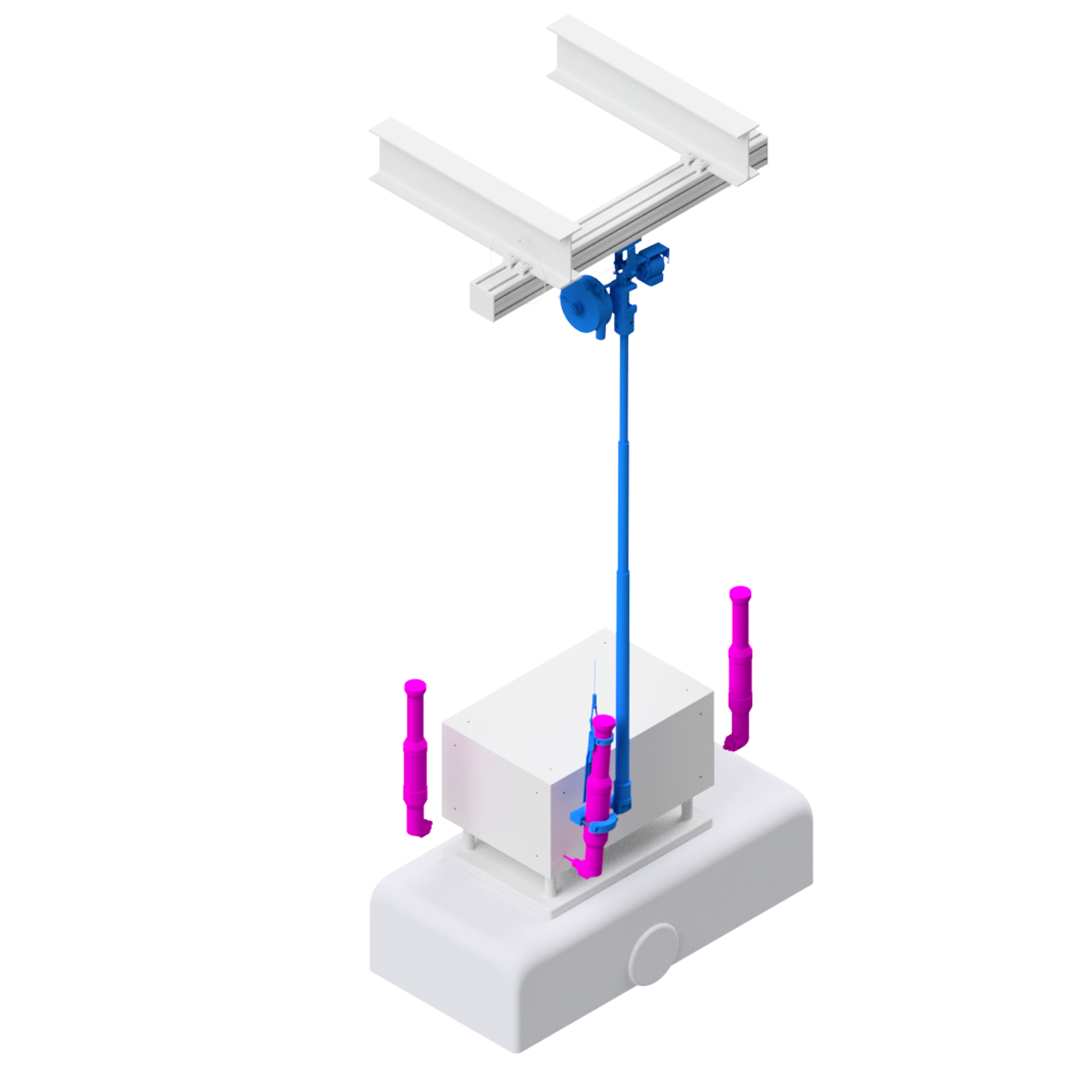

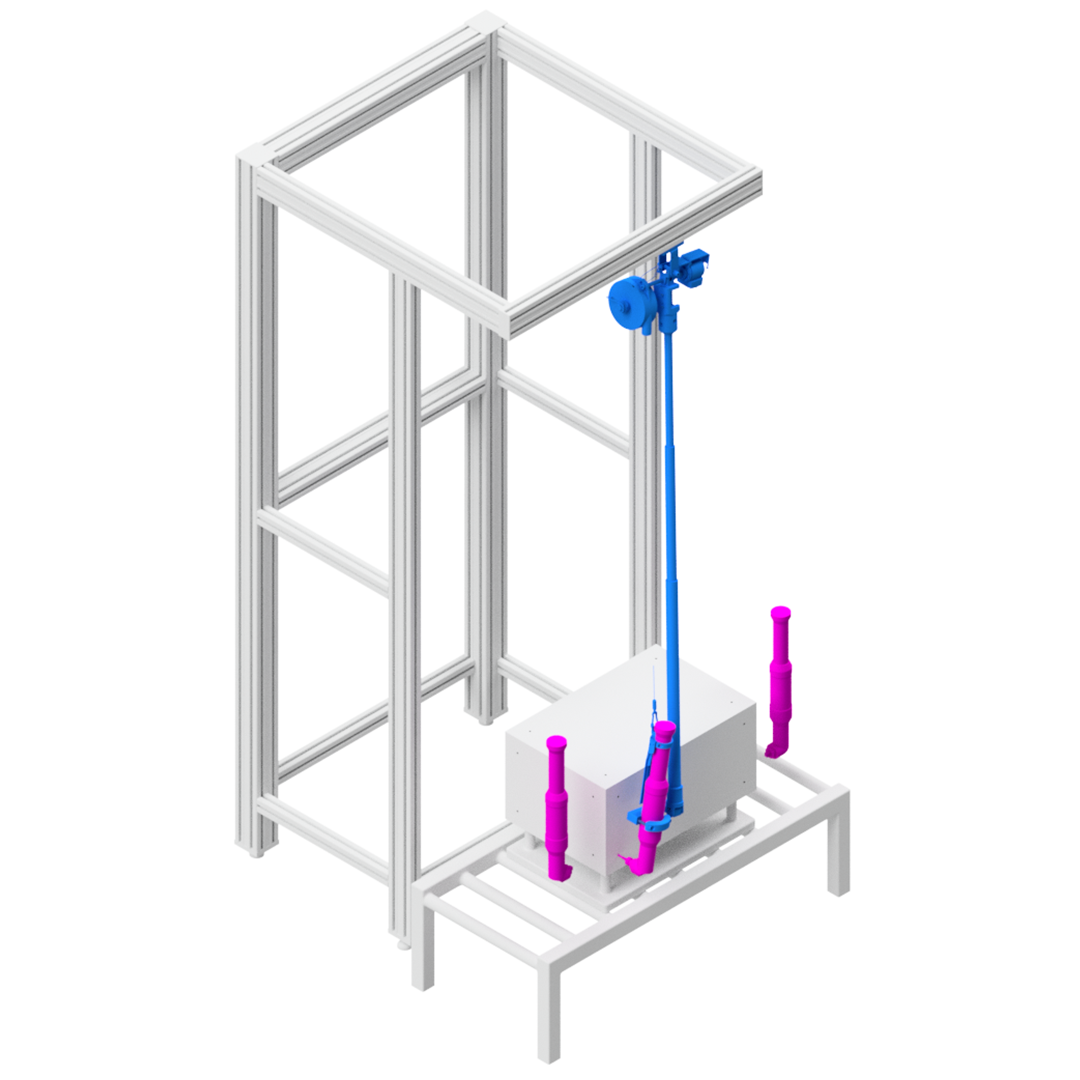

Schraubrichtung vertikal

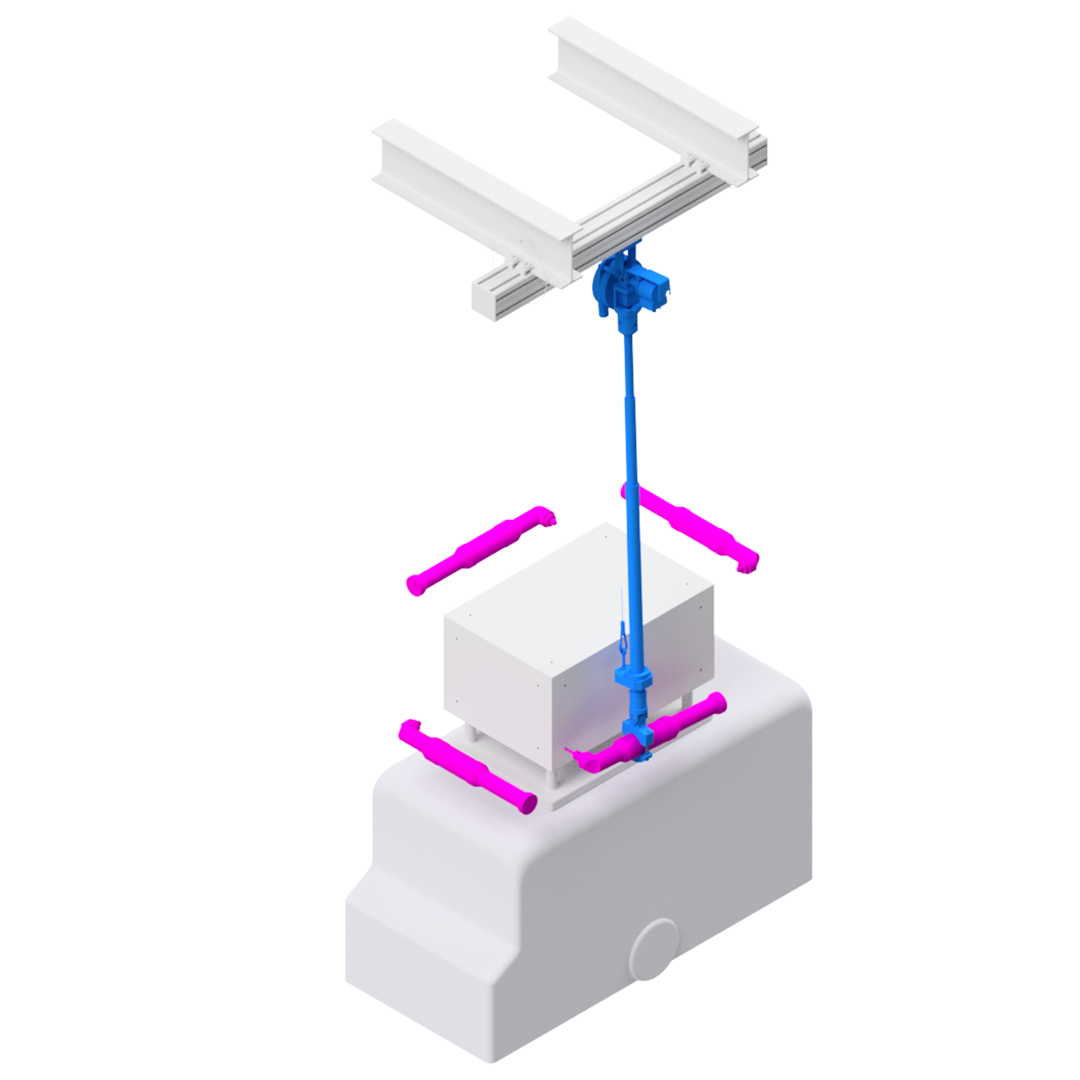

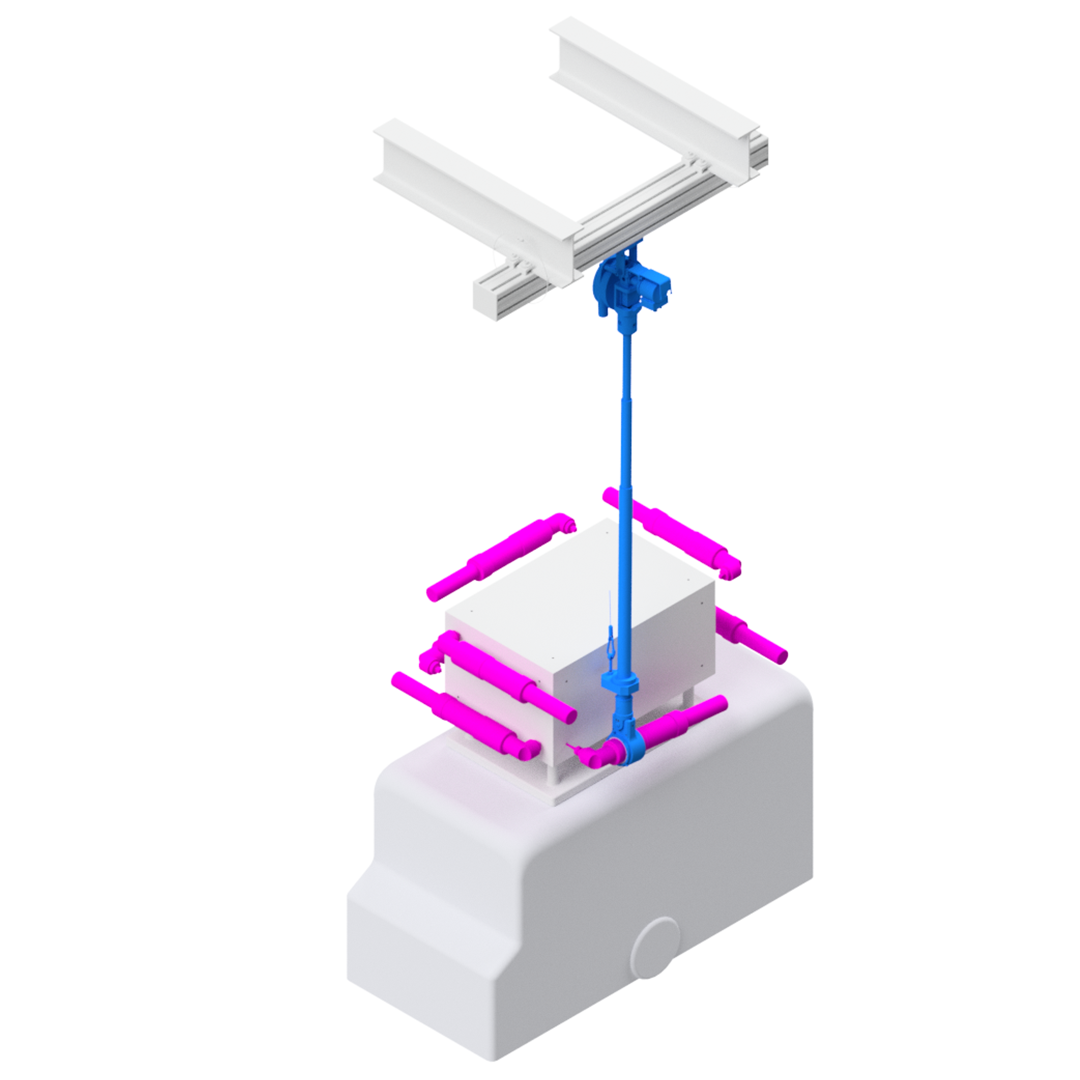

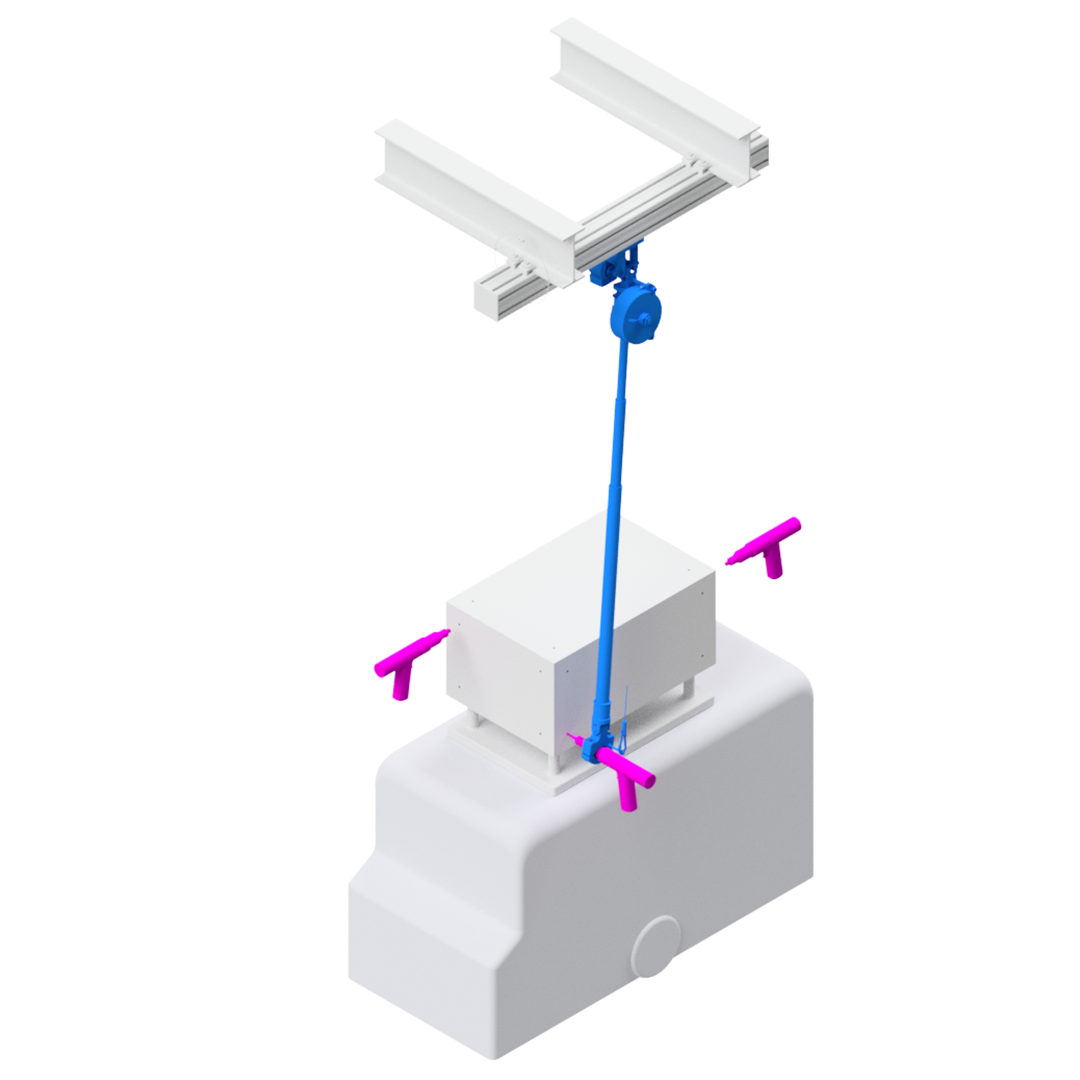

Schraubrichtung Horizontal FTS

Produktvorteile

Systemdesign & Flexibilität

Schnittstelle hinten: Kardanische Anbindung

Schnittstelle vorne: Gelenkkopf für Werkzeugaufnahmen

Leistung & Ergonomie

Nutzlasten bis 13,15 kg

Drehmomentabstützung bis 400 Nm

Arbeitsbereich bis 3.148 mm

Prozessintegration & Betriebssicherheit

Wartungsfreier 3fach-Teleskopauszug aus Kohlefaser

Baureihen

Bezeichnung
Hub
max. Drehmoment*
max. Nutzlast
Arbeitsbereich

Lmin

Arbeitsbereich

Lmax

Ausführung
657 mm - 1.457 mm
55 Nm
8,25 kg
545 mm
2.402 mm
Schraubrichtung horizontal
589 mm - 1.789 mm
220 Nm
7,90 kg
606 mm
2.995 mm
Schraubrichtung horizontal
528 mm - 1.728 mm
400 Nm
13,15 kg
668 mm
2.996 mm
Schraubrichtung horizontal
644 mm - 1.444 mm
55 Nm
8,25 kg
724 mm
2.568 mm
Schraubrichtung horizontal mit Wegmesssystem
576 mm - 1.776 mm
220 Nm
7,90 kg
772 mm
3.148 mm
Schraubrichtung horizontal mit Wegmesssystem
531 mm - 1.731 mm
400 Nm
13,15 kg
797 mm
3.128 mm
Schraubrichtung horizontal mit Wegmesssystem

* Mit zunehmendem Hub verringert sich die maximal aufnehmbare Nutzlast und das übertragbare Drehmoment.

Bezeichnung
Hub
max. Drehmoment*
max. Nutzlast
Arbeitsbereich

Lmin

Arbeitsbereich

Lmax

Ausführung
657 mm - 1.457 mm
55 Nm
8,25 kg
545 mm
2.402 mm
Schraubrichtung vertikal
589 mm - 1.789 mm
220 Nm
7,90 kg
606 mm
2.995 mm
Schraubrichtung vertikal
528 mm - 1.728 mm
400 Nm
13,15 kg
668 mm
2.996 mm
Schraubrichtung vertikal
644 mm - 1.444 mm
55 Nm
8,25 kg
724 mm
2.568 mm
Schraubrichtung vertikal mit Wegmesssystem
576 mm - 1.776 mm
220 Nm
7,90 kg
772 mm
3.148 mm
Schraubrichtung vertikal mit Wegmesssystem
531 mm - 1.731 mm
400 Nm
13,15 kg
797 mm
3.128 mm
Schraubrichtung vertikal mit Wegmesssystem

* Mit zunehmendem Hub verringert sich die maximal aufnehmbare Nutzlast und das übertragbare Drehmoment.

Zubehör

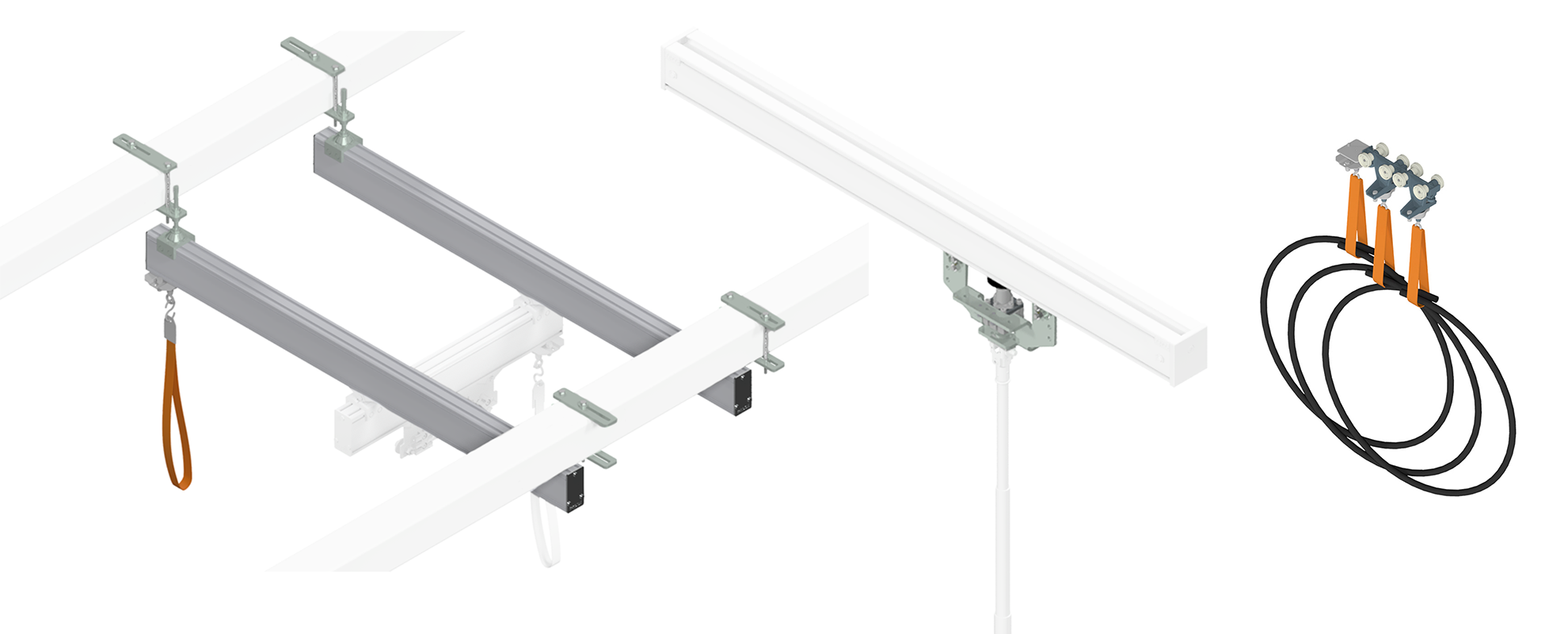

Schienensystem | Fahrwerke | Energieführung

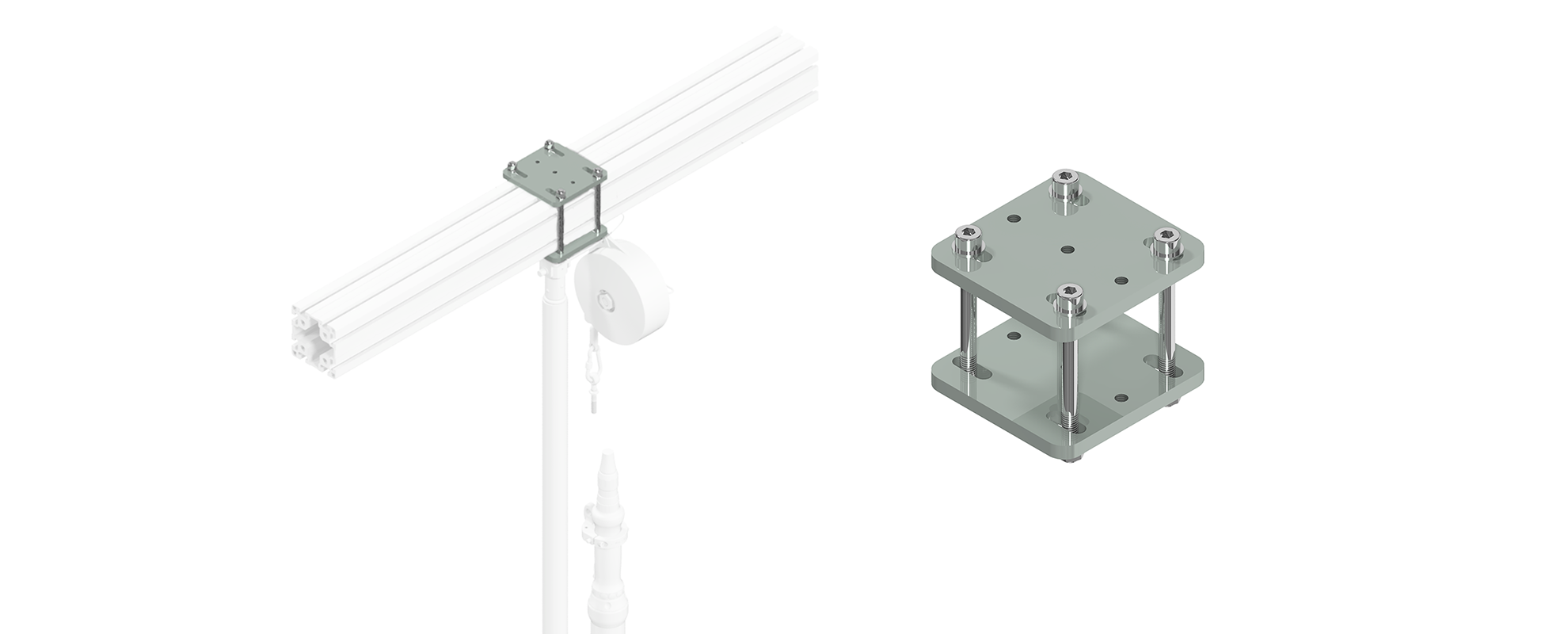

Umklammerungskonsole

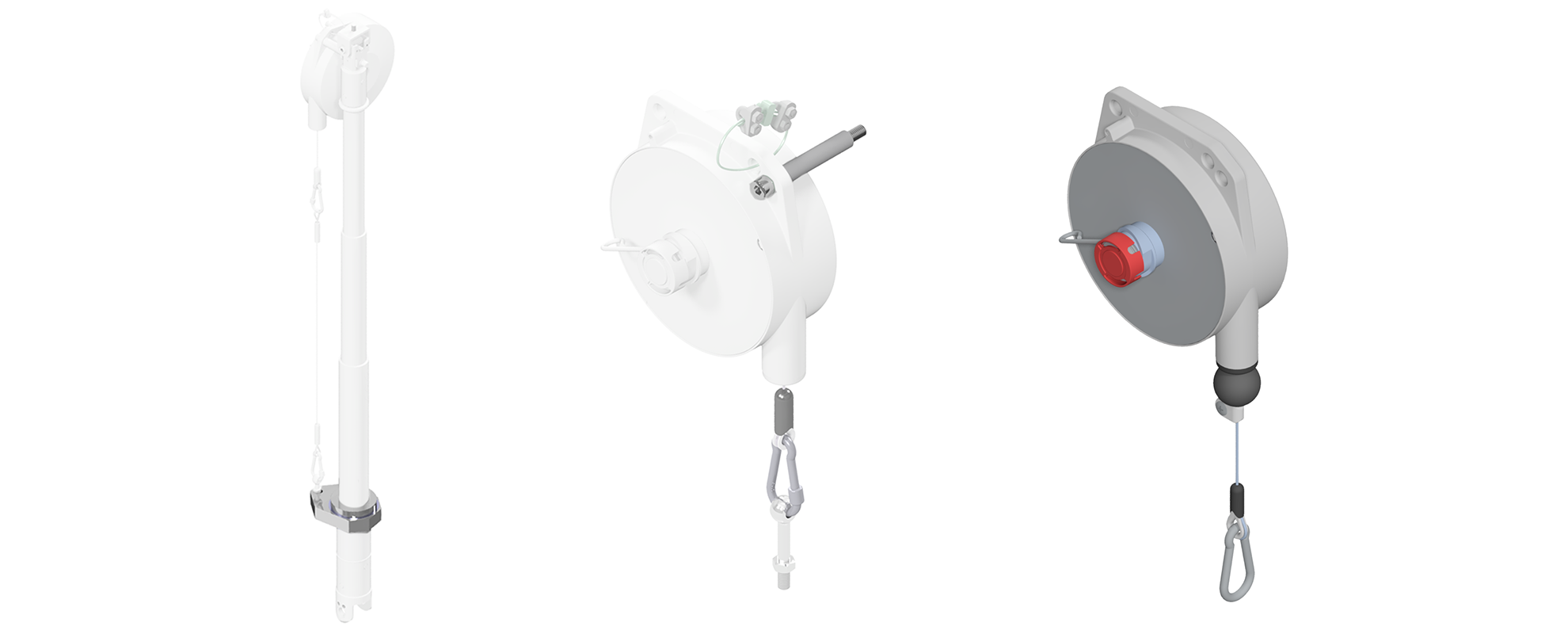

Federzüge | Federzugaufhängung | Federzugeinhängung

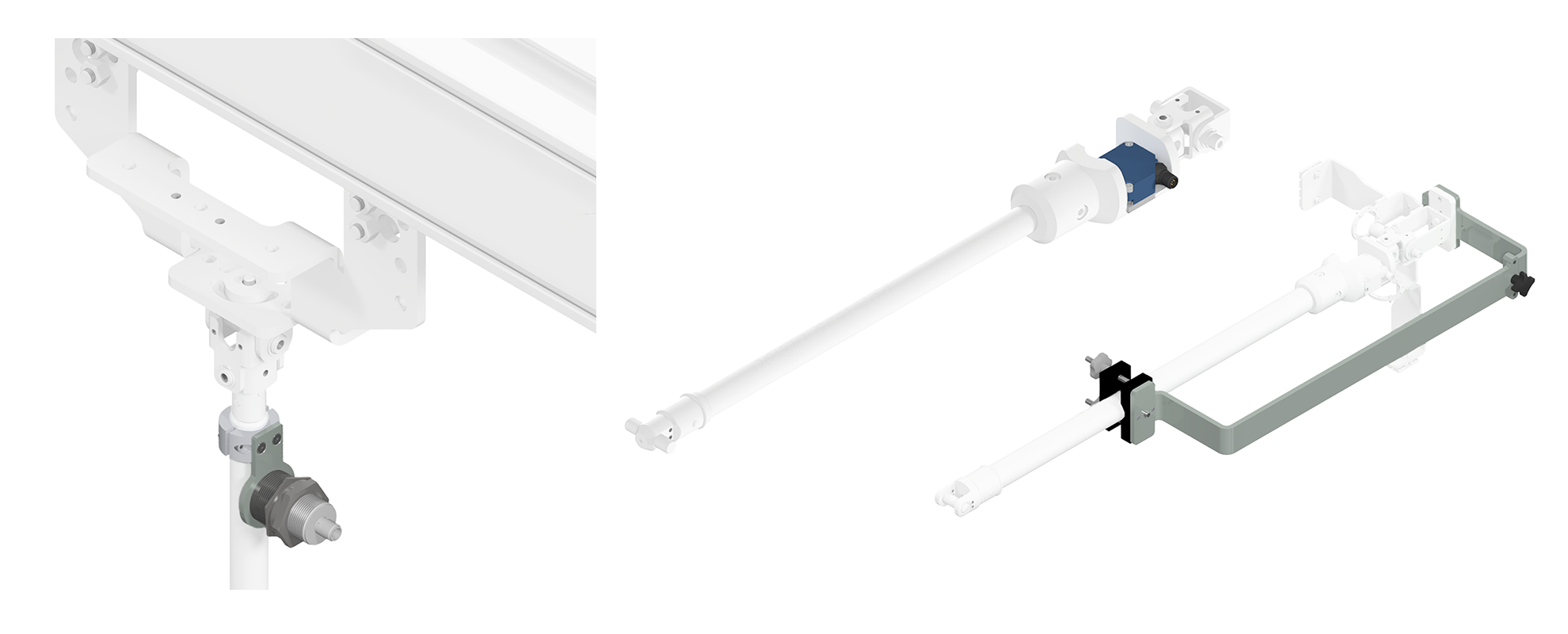

Positionsabfragen | Wegmesssysteme | Ausrichthilfe

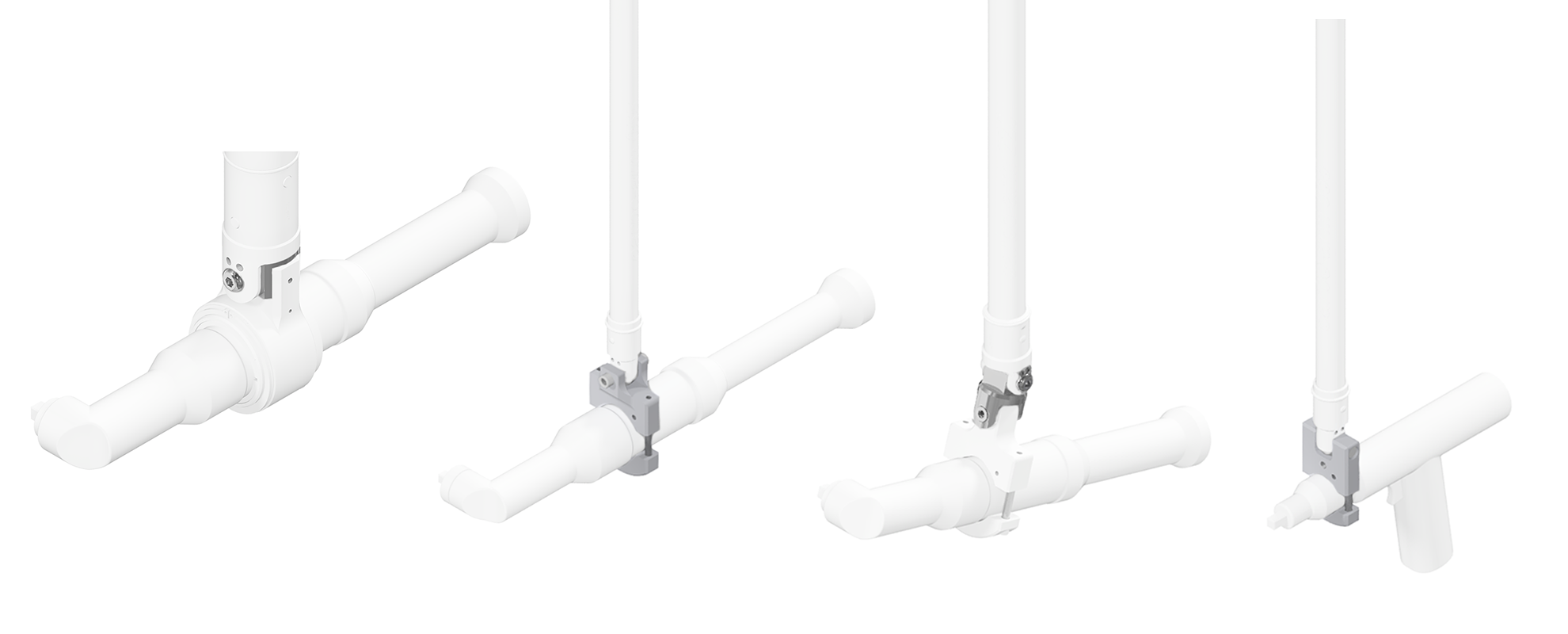

Adapter | Gelenke | Werkzeugaufnahmen
