Radträger Bremssattel an Radträger
Aufgabenstellung
Verschrauben verschiedener Bremssättel am Radträger in vertikaler und horizontaler Richtung. Hierfür muss die Adaption beim Schwenken von der horizontalen in die vertikale Position eine zusätzliche Bewegung des Lochstichs ausführen. Für die Verschraubung wird ein Niederhalter zum Fixieren des Bauteils benötigt.
Besonderheit: kinematisch gekoppelte Lochstichverstellung
Drehmoment: 2×240 Nm
Nutzlast: 90 kg
handy-lift

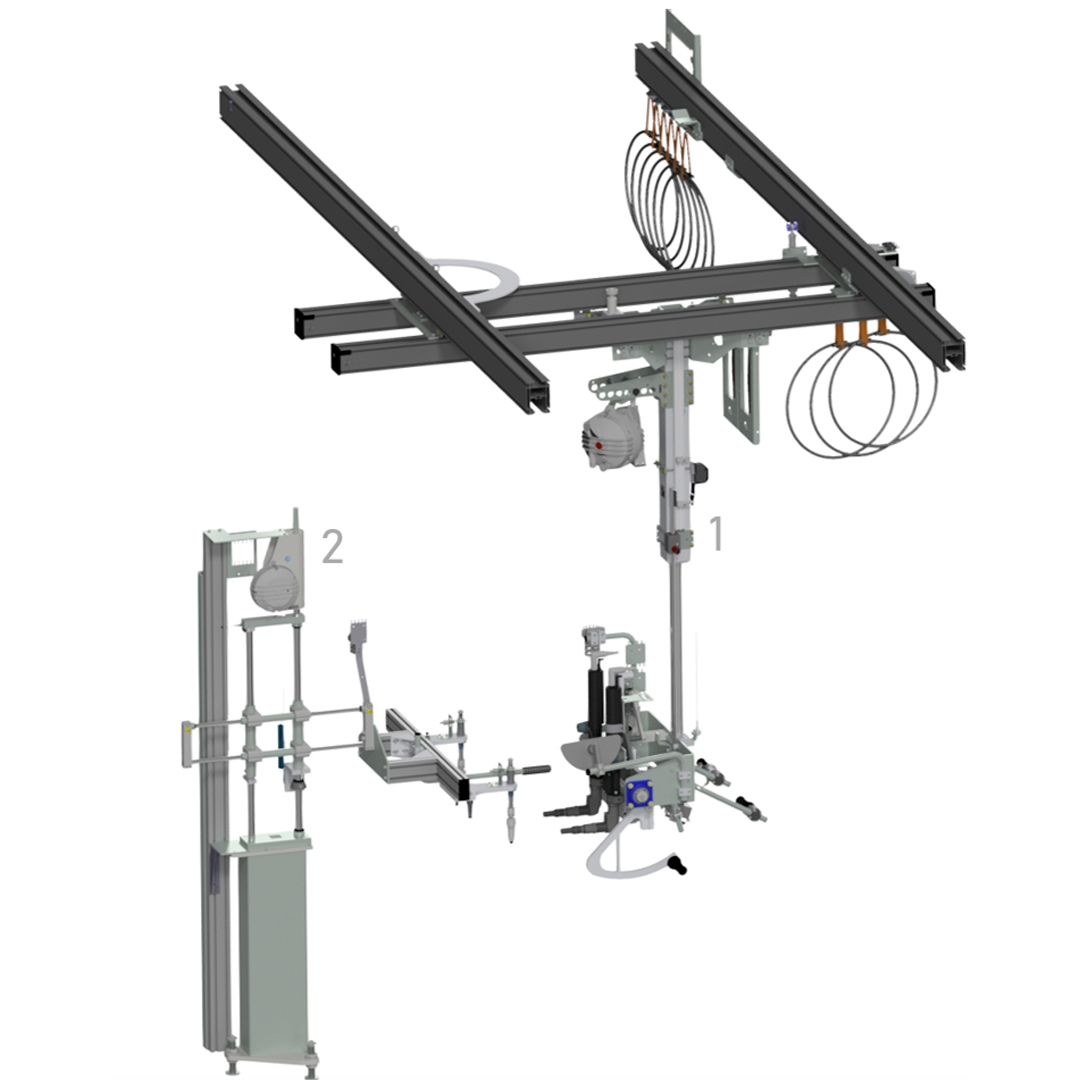

Ausstattung
Ausstattung
1
handy-lift 500
2
handy-flex 300
handy-lift
Ausstattung
Ausstattung
1
Kranbahn
2
Rastrolle Parkposition
3
Energieführung
4
Kranbrücke
5
Rückzug federbelastet
6
Kulissenführung
7
handy-lift 500
8
Absturzsicherung
9
Gewichtsausgleich
10
Positionsabfrage
11
Klemmeinheit
12
Adapationssystem handy-lift

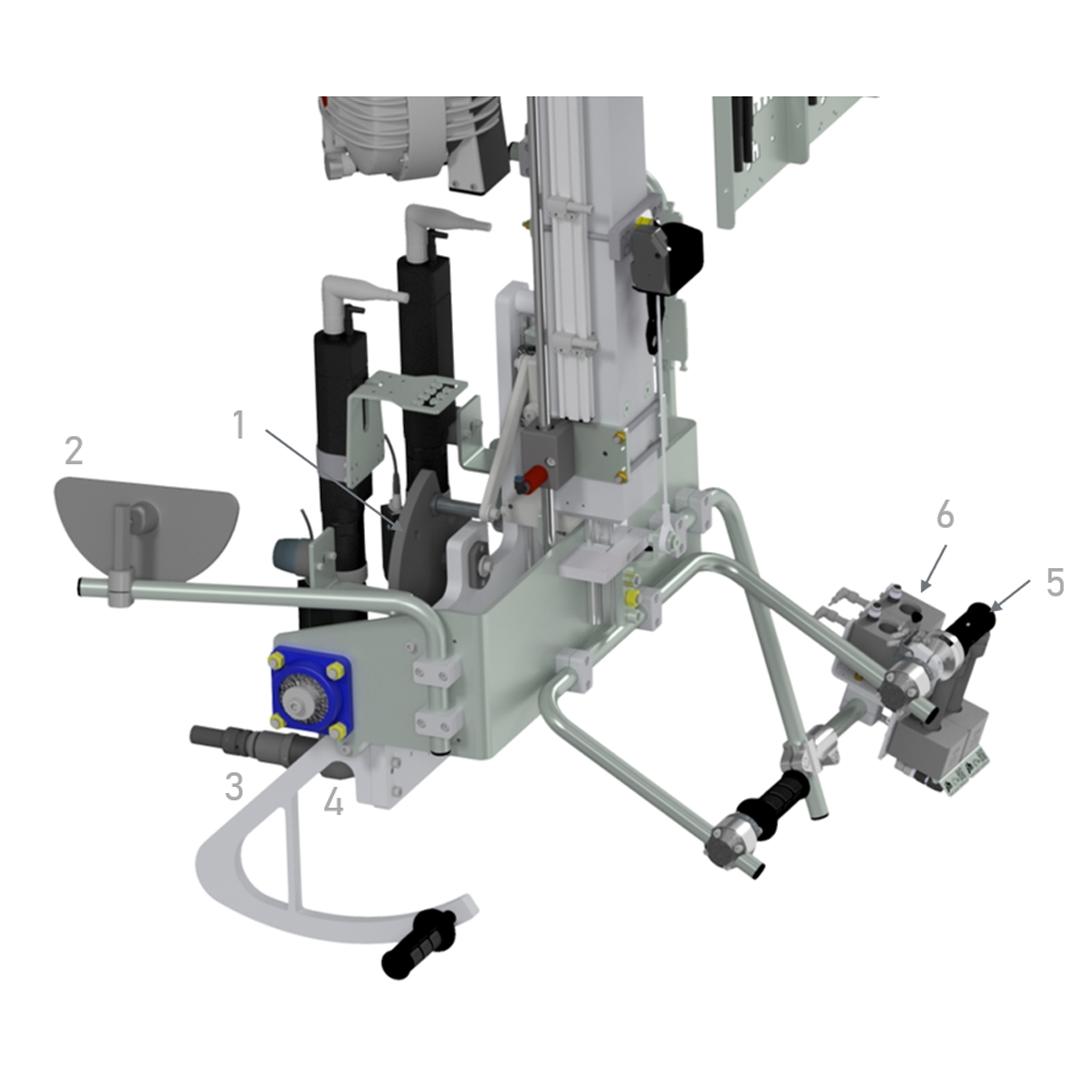

Adaptionssystem
Ausstattung
Ausstattung
1
Lochstichverstellung mechanisch
2
Spiegel
3
Freidrehende Schutzhülse Keilwelle
4
Winkelkopf mit Hub
5
Bedienhandgriff
6
Stecknussköcher

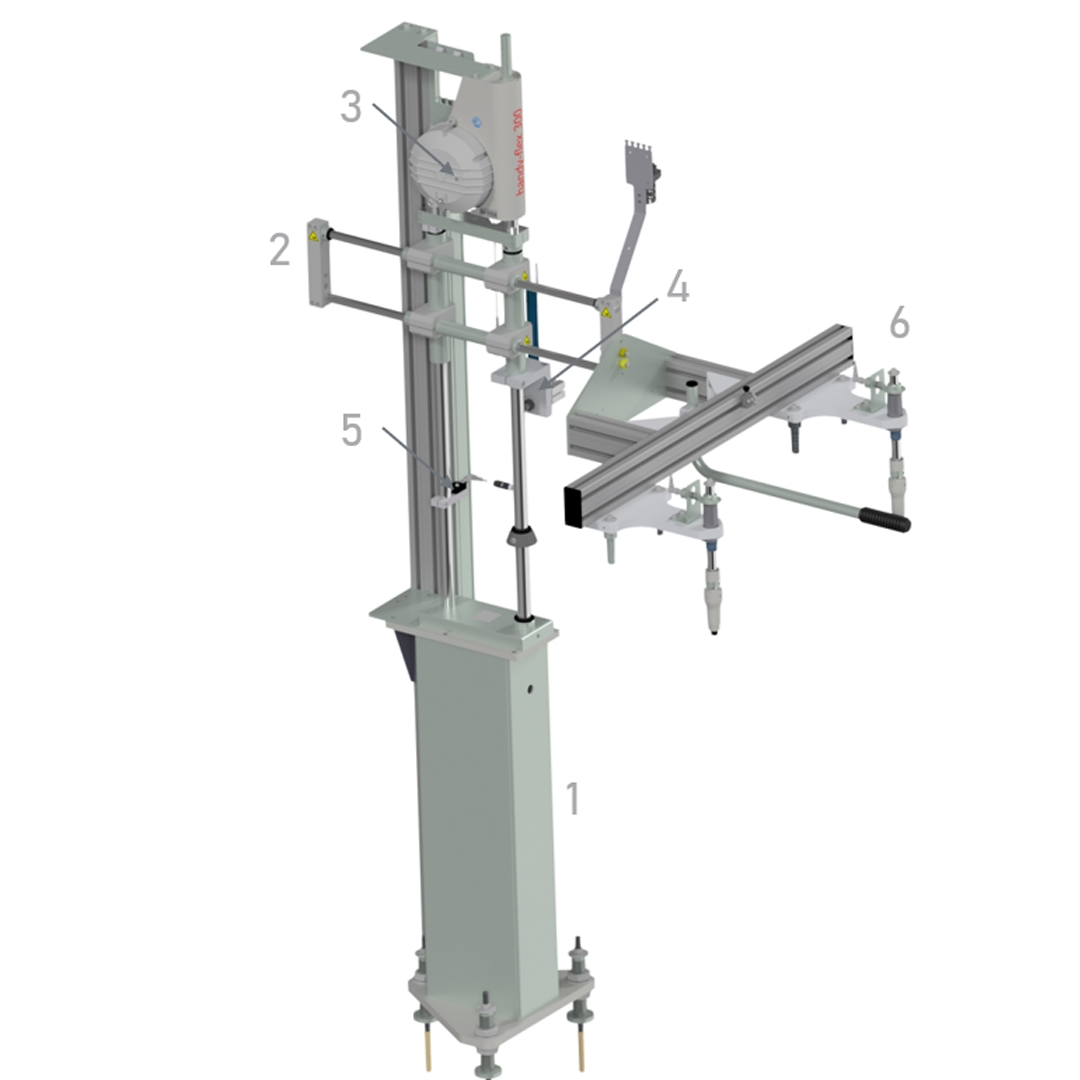

handy-flex
Ausstattung
Ausstattung
1
Ständer
2
handy-flex 300
3
Gewichtsausgleich
4
Verriegelung pneumatisch
5
Abfrage Z-Achse
6
Adaptionssystem handy-flex

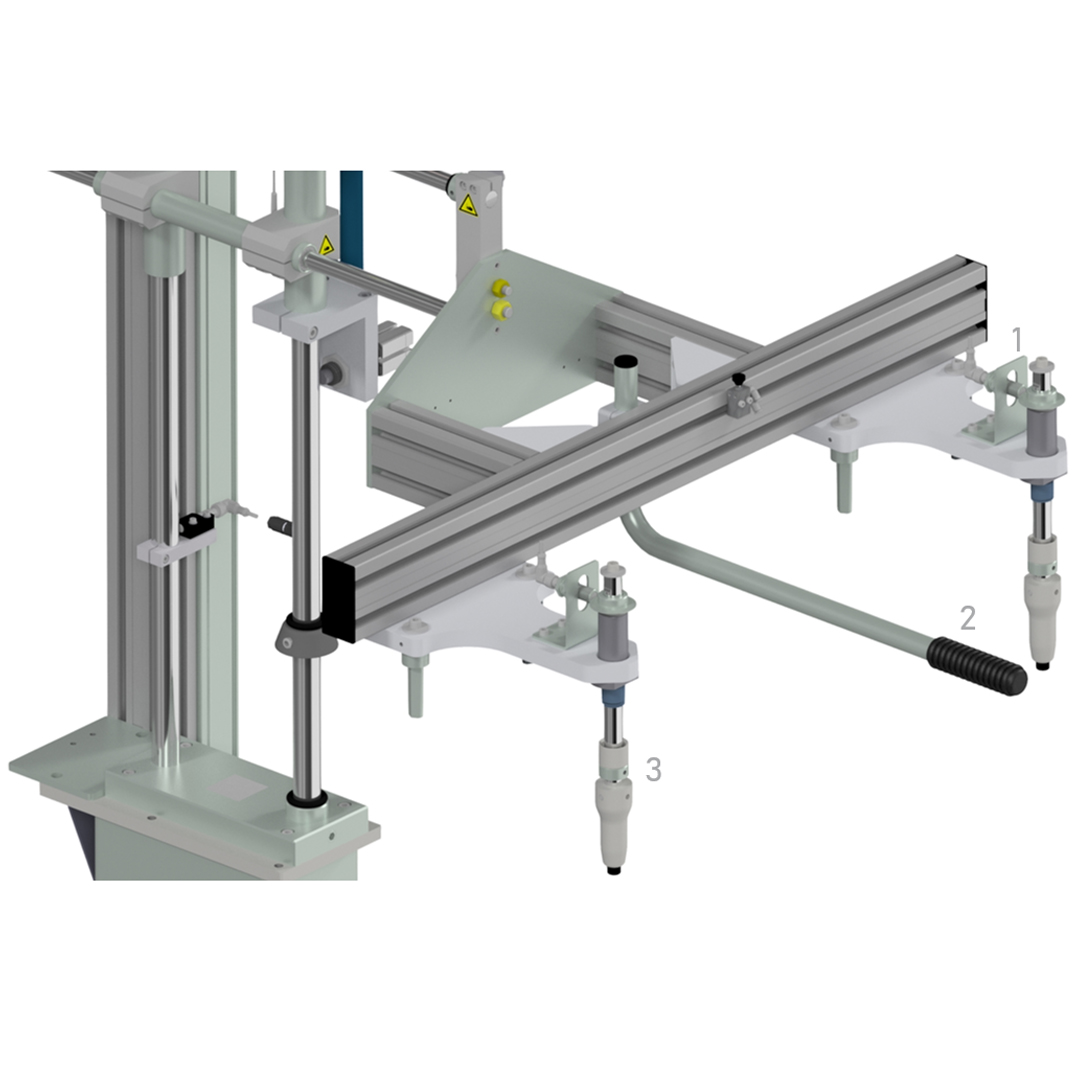

Adaptionssystem
Ausstattung
Ausstattung
1
Positionsabfrage
2
Kunststoffgriff
3
Absteckdorn überfedert
