Schwenklager Lenker
Aufgabenstellung
Verschrauben von Federlenker und Zugstreben am Schwenklager. Aufgrund der eingeschränkten Zugänglichkeit ist ein Flachabtrieb erforderlich. Um die Schraubposition sicher zu erreichen und Störkonturen zu vermeiden, muss der carbo-arm mit einem horizontal teleskopierbaren Auszug ausgestattet werden. Zusätzlich ist die Parkstellung des carbo-arms abzufragen, um die Prozesssicherheit zu gewährleisten.
Besonderheit: Teleskopierbare Horizontalachse
Drehmoment: 73Nm
Nutzlast: 8 kg
carbo-arm

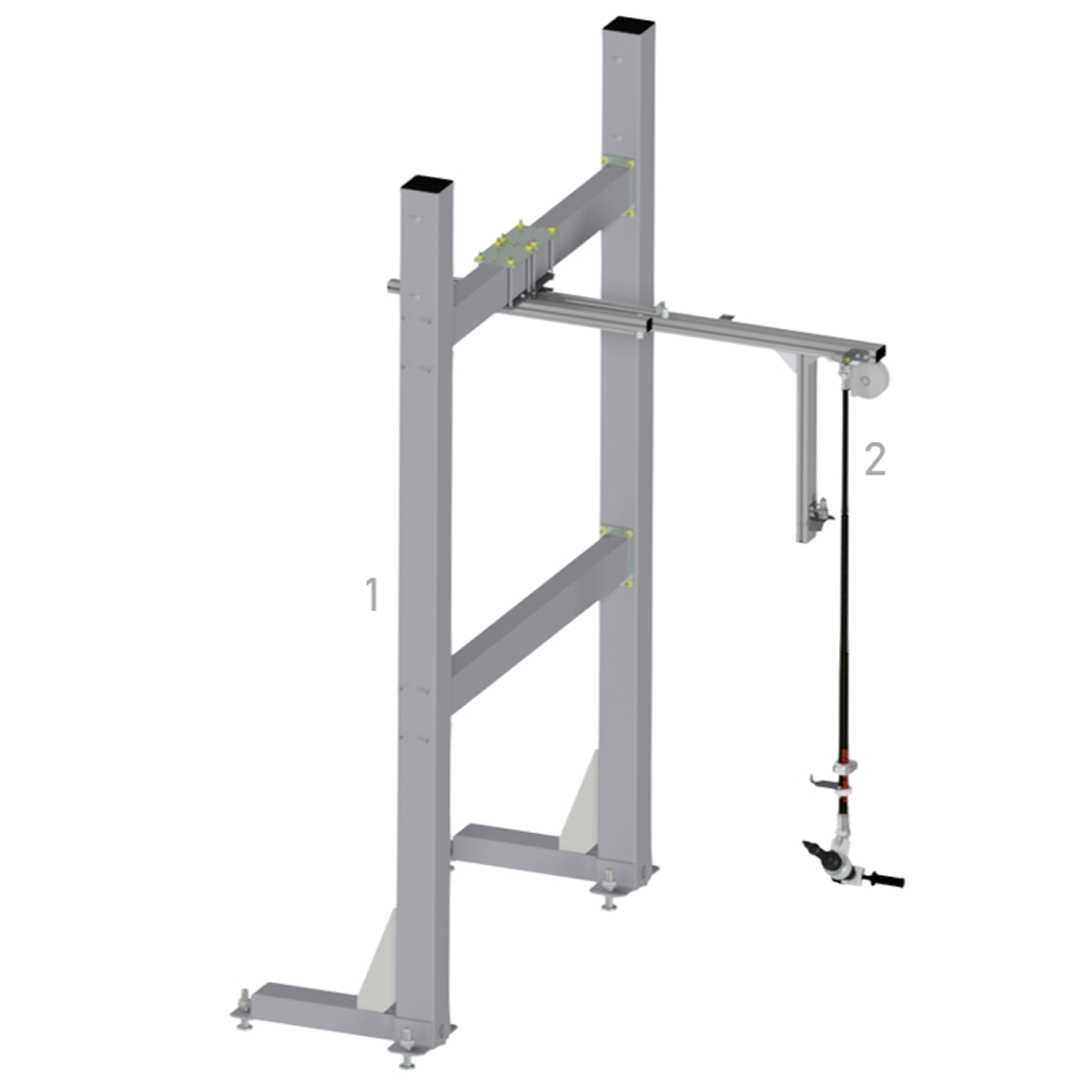

Ausstattung
Ausstattung
1
Ständer
2
carbo-arm 220m
carbo-arm

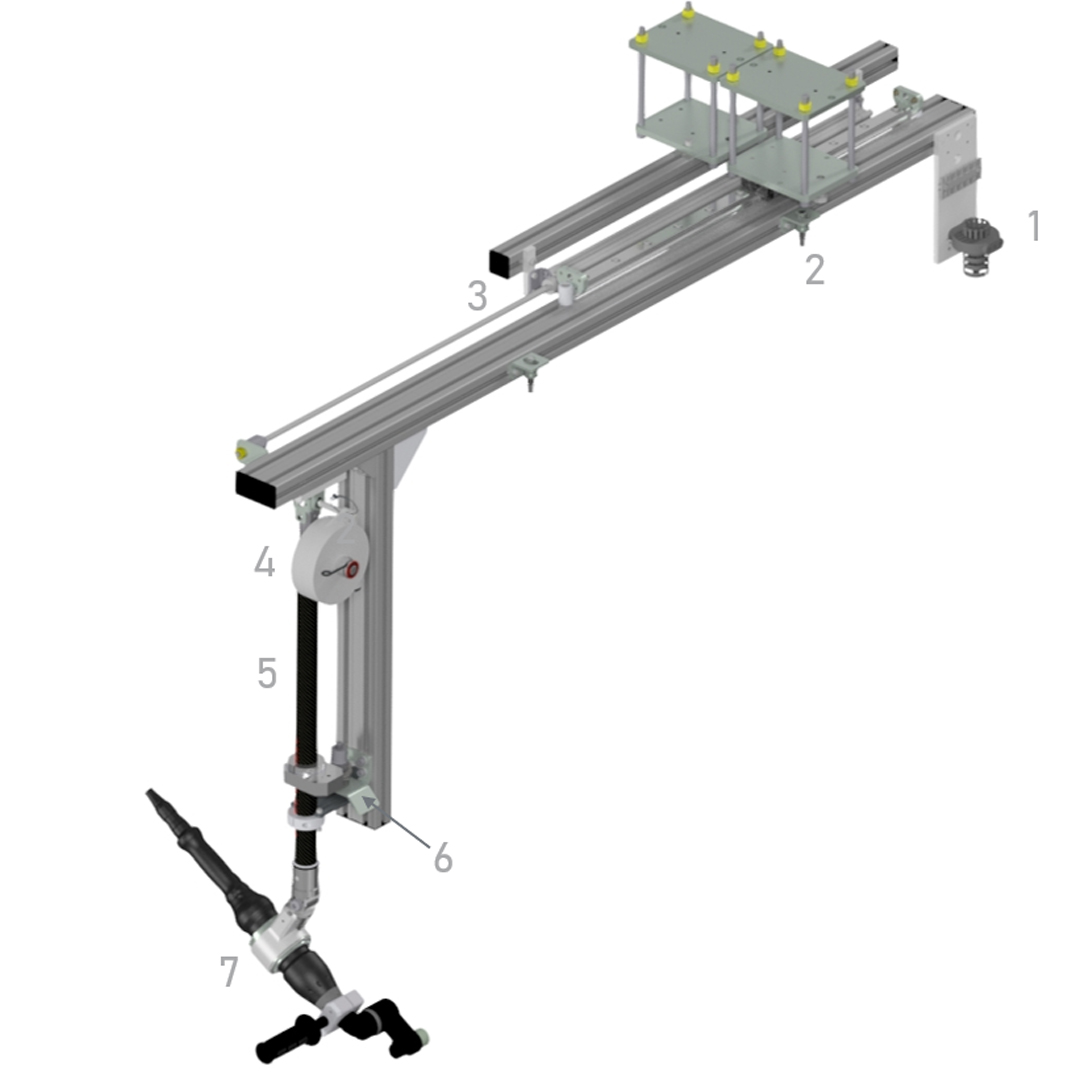

Ausstattung
Ausstattung
1
Energieführung
2
Positionsabfrage
3
Vorschubzylinder
4
Gewichtsausgleich
5
carbo-arm 220m
6
Halterung Parkposition mit Abfrage
7
Adaptionssystem carbo-arm

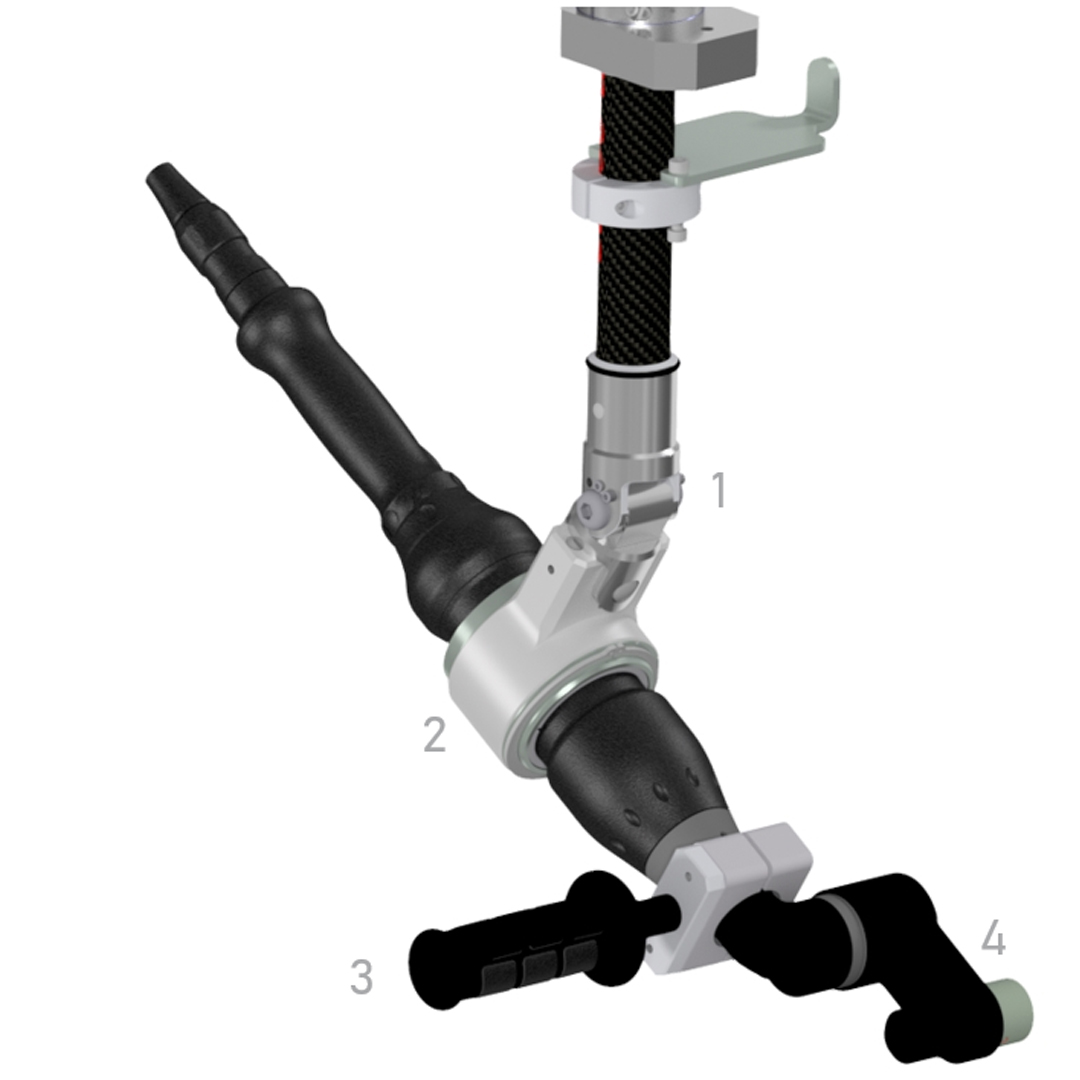

Adaptionssystem
Ausstattung
Ausstattung
1
Gelenk einstellbar
2
Dreheinheit
3
Bedienhandgriff
4
Flachabtrieb
