Vorderachse Bremssattel an Radträger
Aufgabenstellung
Verschrauben des Bremssattels am Radträger für verschiedene Achsvarianten auf der linken und rechten Seite. Die Adaption musste hierfür mit mehreren Freiheitsgraden verstellbar ausgeführt werden – mit fünf unterschiedlichen mechanischen Verstellpositionen, die pneumatisch verriegelt werden.
Besonderheit: Multidirektional verstellbar
Drehmoment: 2x 240Nm
Nutzlast: 74 kg

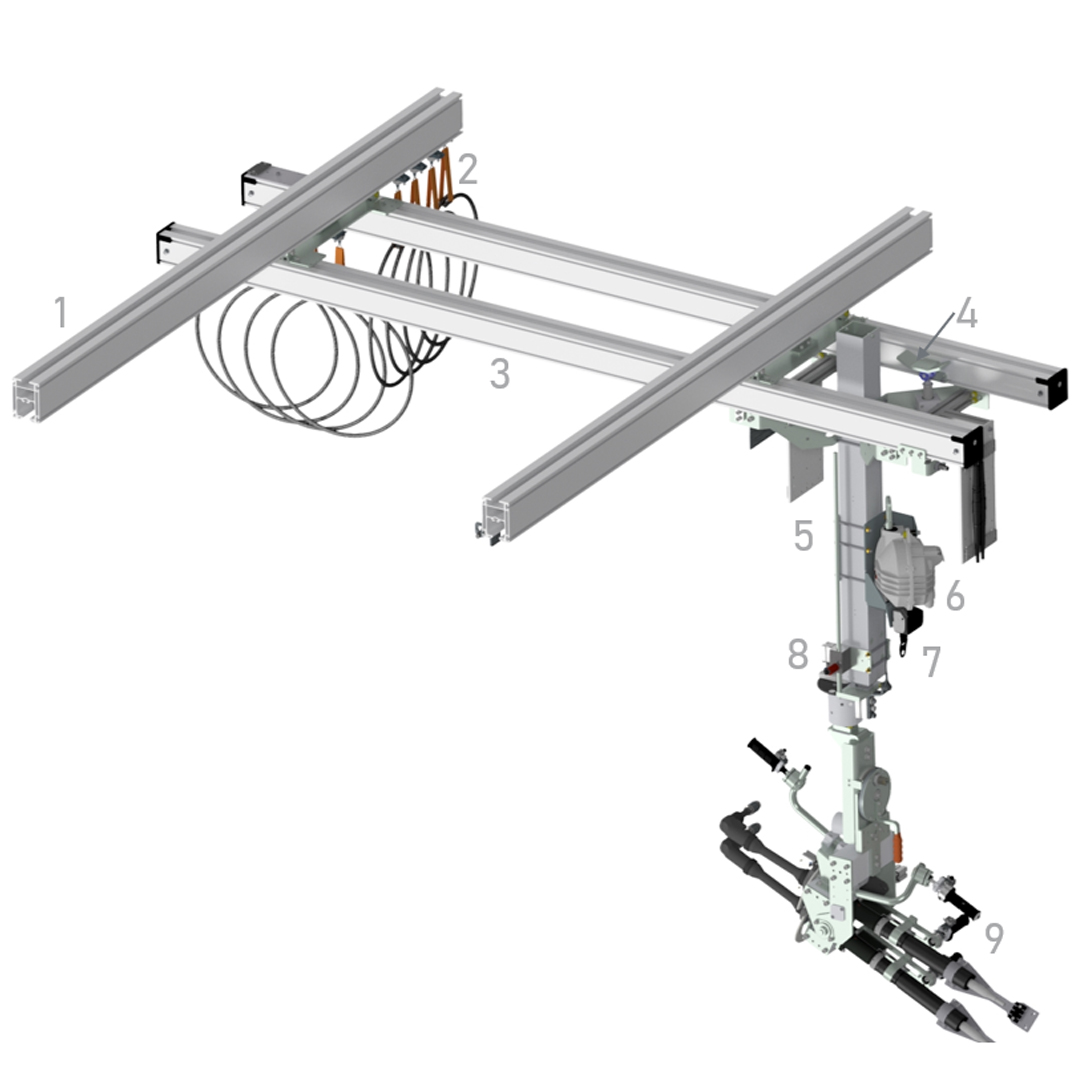

handy-lift
Ausstattung
Ausstattung
1
Kranbahn
2
Energieführung
3
Kranbrücke
4
Rastrolle Parkposition
5
handy-lift 500
6
Gewichtsausgleich
7
Absturzsicherung
8
Klemmeinheit pneumatisch
9
Adaptionssystem handy-lift

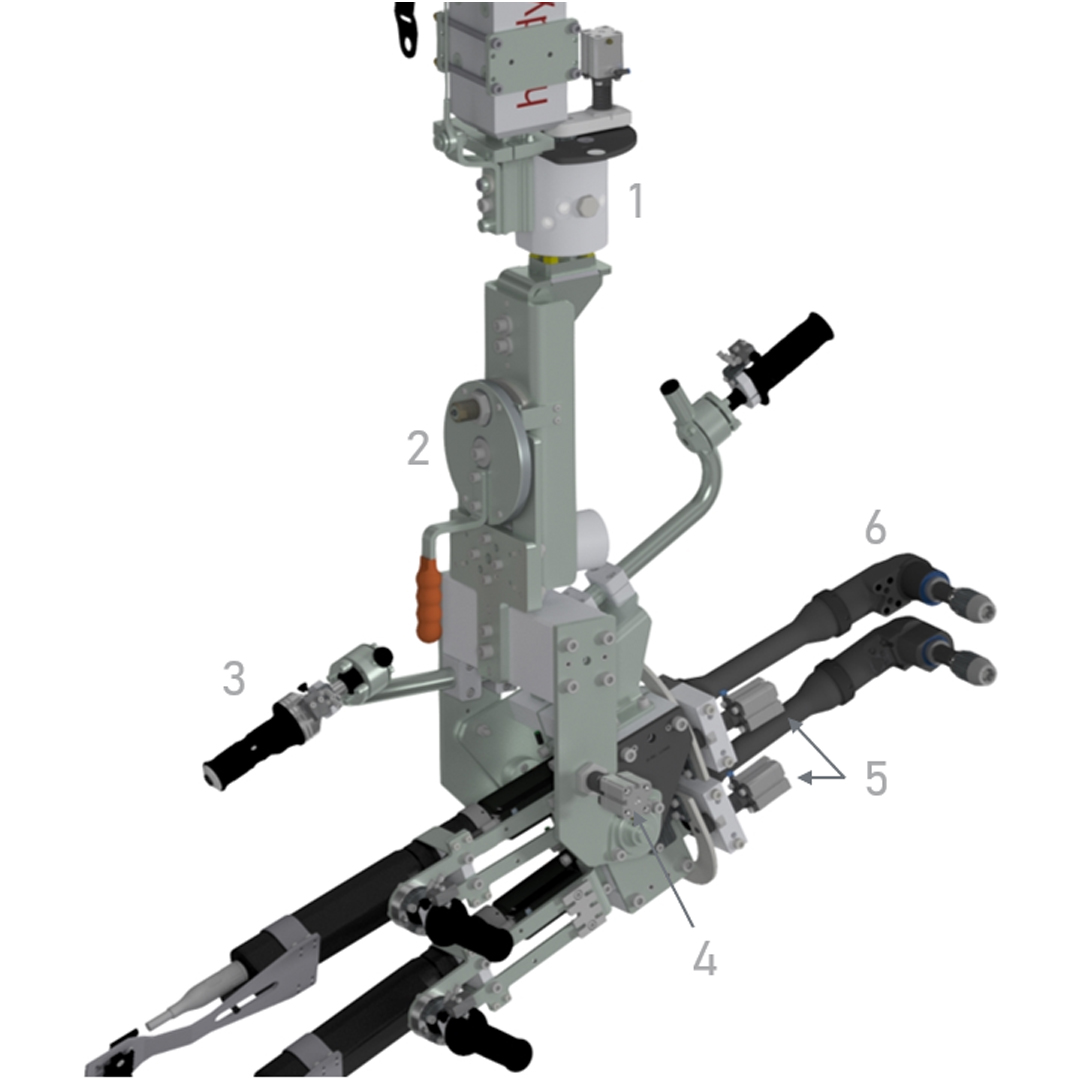

Adaptionssystem
Ausstattung
Ausstattung
1
Dreheinheit mit Absteckung
2
Mechanische Spindelverstellung
3
Bedienhandgriff
4
Verriegelung Neigungswinkel pneumatisch
5
Verriegelung verdrehen der Spindel pneumatisch
6
Winkelkopf überfedert
