Werkzeugaufnahmen drehbar

Unsere DEMA-Einheiten sind spezialisierte Dreheinheiten, die in industriellen Anwendungen zur präzisen Positionierung und Drehung von Werkzeugen oder Bauteilen eingesetzt werden. Die DEMA-Einheit, kurz für Dreheinheit um die Motorachse, ermöglicht das Drehen um die Motorachse eines Handwinkelschraubers. Diese Funktion ist besonders nützlich, wenn präzise Drehbewegungen um eine festgelegte Achse erforderlich sind. Eine Vielzahl an zusätzlichen Ausstattungsoptionen für unsere DEMA erweitern die Einsatzmöglichkeiten.

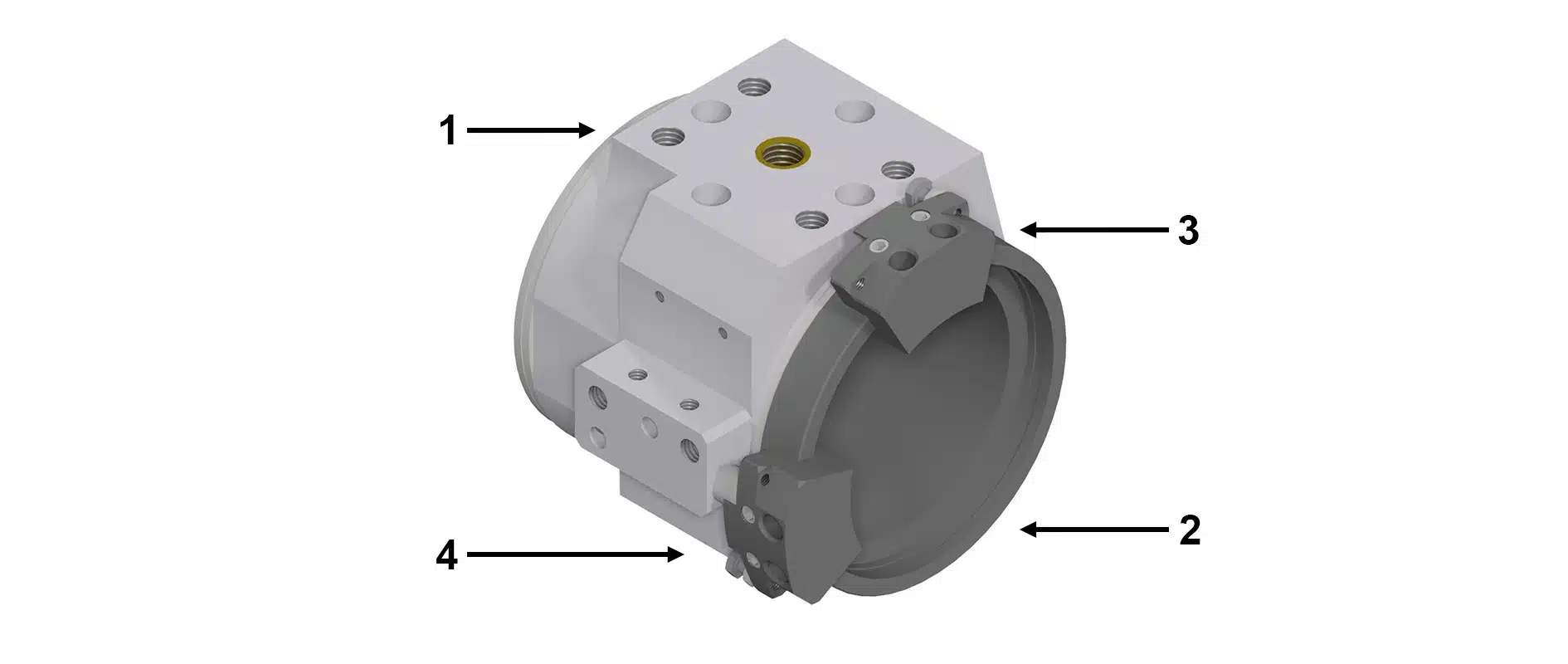

Aufbau DEMA

1. Gehäuse mit jh-Lochbild

2. Hülse

3. Anschlag rechts

4. Anschlag links

Produktvorteile

Systemdesign & Flexibilität

Hohe Variabilität für das Erreichen der Schraubstellen

Leistung & Ergonomie

Großer Schwenkwinkel von bis zu 360°-Drehung

Endstellung je nach Variante für Schraubvorgang stufenlos einstellbar

Prozessintegration & Betriebssicherheit

Produkteigenschaften

Aufnahme von Drehmoment von max. 100Nm bis max. 500Nm

Schwenkwinkel von min. 270°-Drehung mit Endanschläge bis max. 360°-Drehung ohne Anschläge

Drehlagerung nadelgelagert

Klemmhülse für Handschrauber von Dmin. Ø35 bis Dmax. Ø65

Variantenübersicht

jh-Code
Dreheinheit
Schwenkwinkel
max. Ø Klemmhülse
max. Drehmomentaufnahme
Endanschläge
Abfrage Schwenkwinkel
Absteckung / Verrastung
DEMA100
360°
46 mm
100 Nm
DEMA300
270°
65 mm
300 Nm
nicht einstellbar
DEMA500
30° - 300°
65 mm
500 Nm
stufenlos einstellbar
