Bedienhandgriffe

Vor

Willkommen in der Welt der ergonomischen Bedienhandgriffe. Diese vielseitigen Handgriffe dienen als Schnittstelle zwischen Mensch und Maschine und vereinen modernste Technologie mit intuitivem Design, um die Bedienung von Maschinen und Werkzeugen in der industriellen Montage zu erleichtern. Ob in der Automobilfertigung, der Elektronikproduktion oder anderen Branchen – unsere Bedienhandgriffe bieten eine breite Palette von Anwendungen, die die Effizienz steigern und die Arbeitsbelastung für Mitarbeiter reduzieren.

Variantenübersicht

e-handle

t-handle

c-handle

p-handle

d-handle

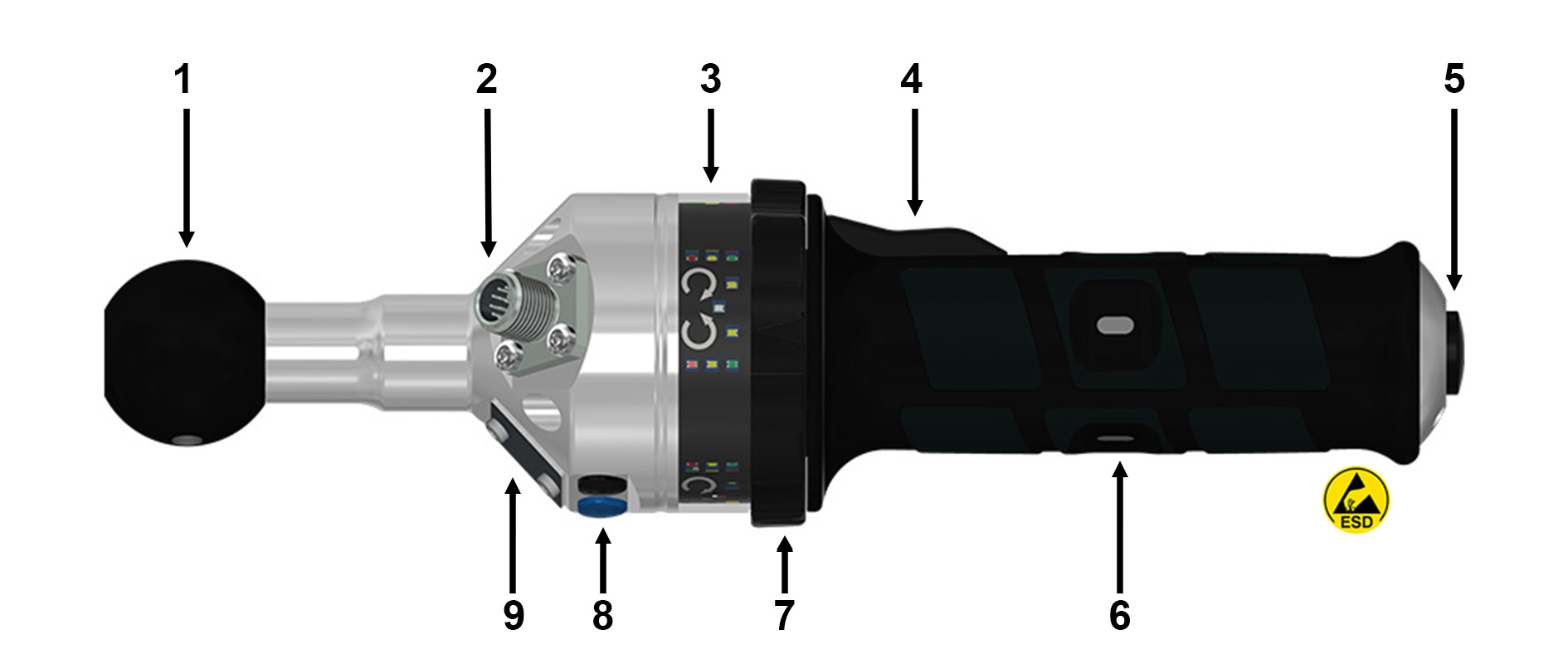

e-handle

Ein elektrischer Handgriff [e=electronic-handle] mit max. 4 Taster belegbar, LED Statusanzeigen grün, gelb und rot und der Drehschalter daumenbetätigt

1. Kugelanbindung

2. M12 Stecker 12-polig

3. LED Statusanzeige

4. Hebeltaster

5. Axialtaster

6. Anwesenheitskontrolle

7. Drehschalter

8. Radialtaster

9. Bezeichnungsschild

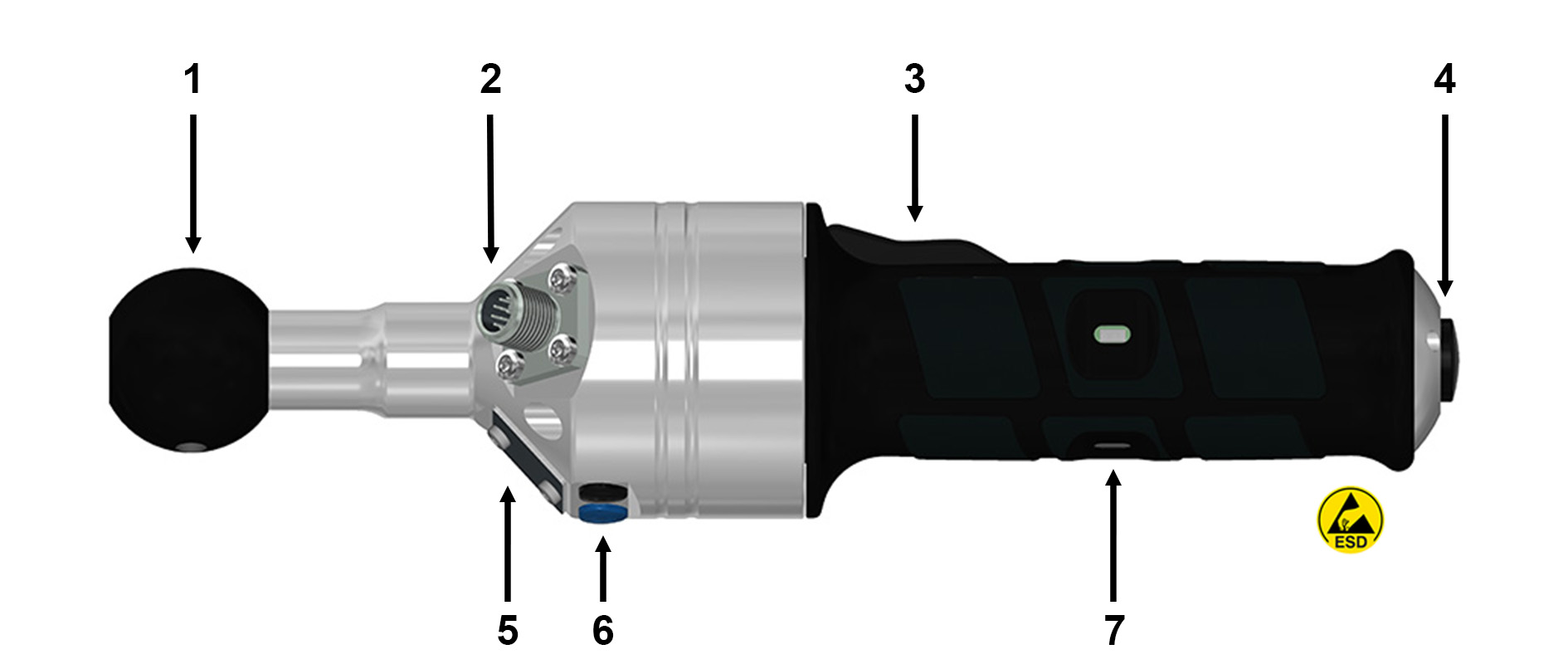

t-handle

Ein elektrischer Handgriff [t=trigger-handle] mit max. 4 Tastern belegbar und die Kontaktarten Hebel- und Axialtaster in der Grundausstattung als Schließer

1. Kugelanbindung

2. M12 Stecker 4-/12-polig

3. Hebeltaster

4. Axialtaster

5. Bezeichnungsschild

6. Radialtaster

7. Anwesenheitskontrolle

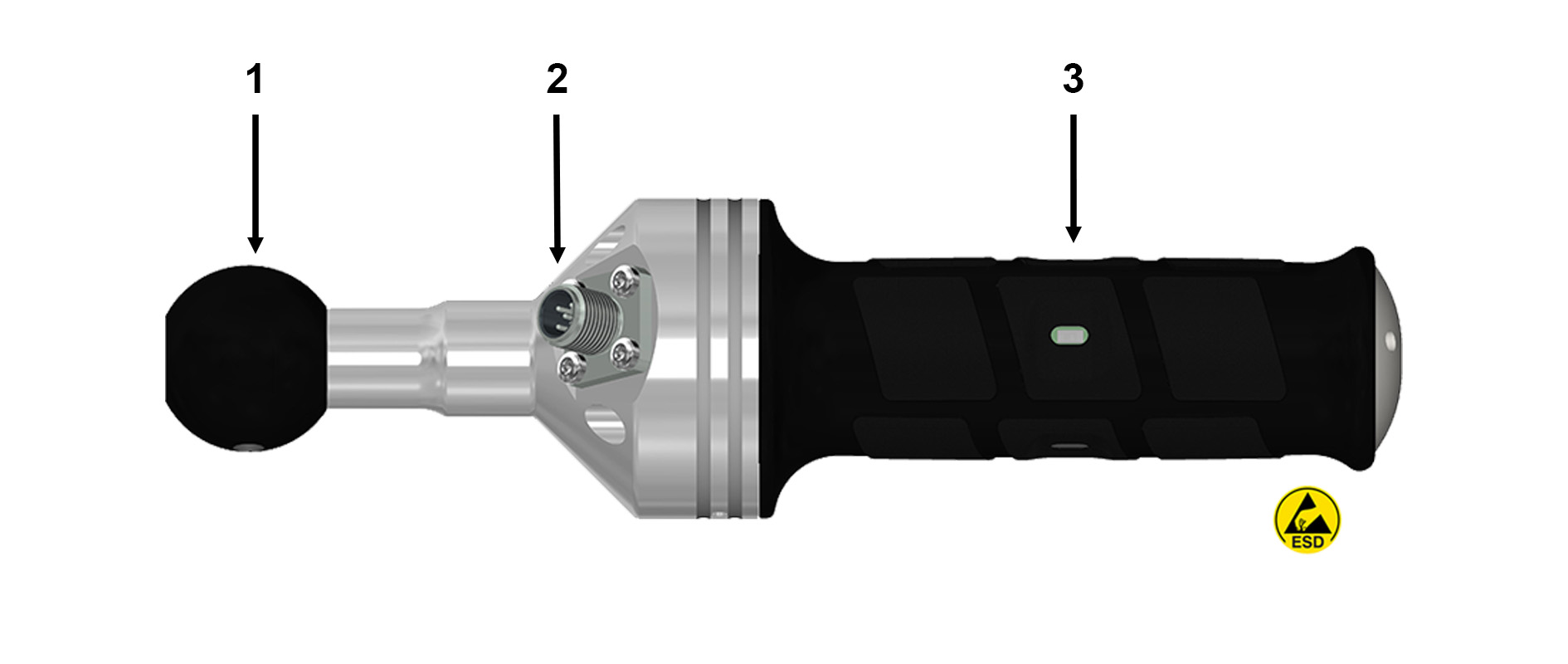

c-handle

Ein elektrischer Handgriff [c=check-handle] mit Anwesenheitskontrolle

1. Kugelanbindung

2. M12 Stecker 4-polig

3. Anwesenheitskontrolle

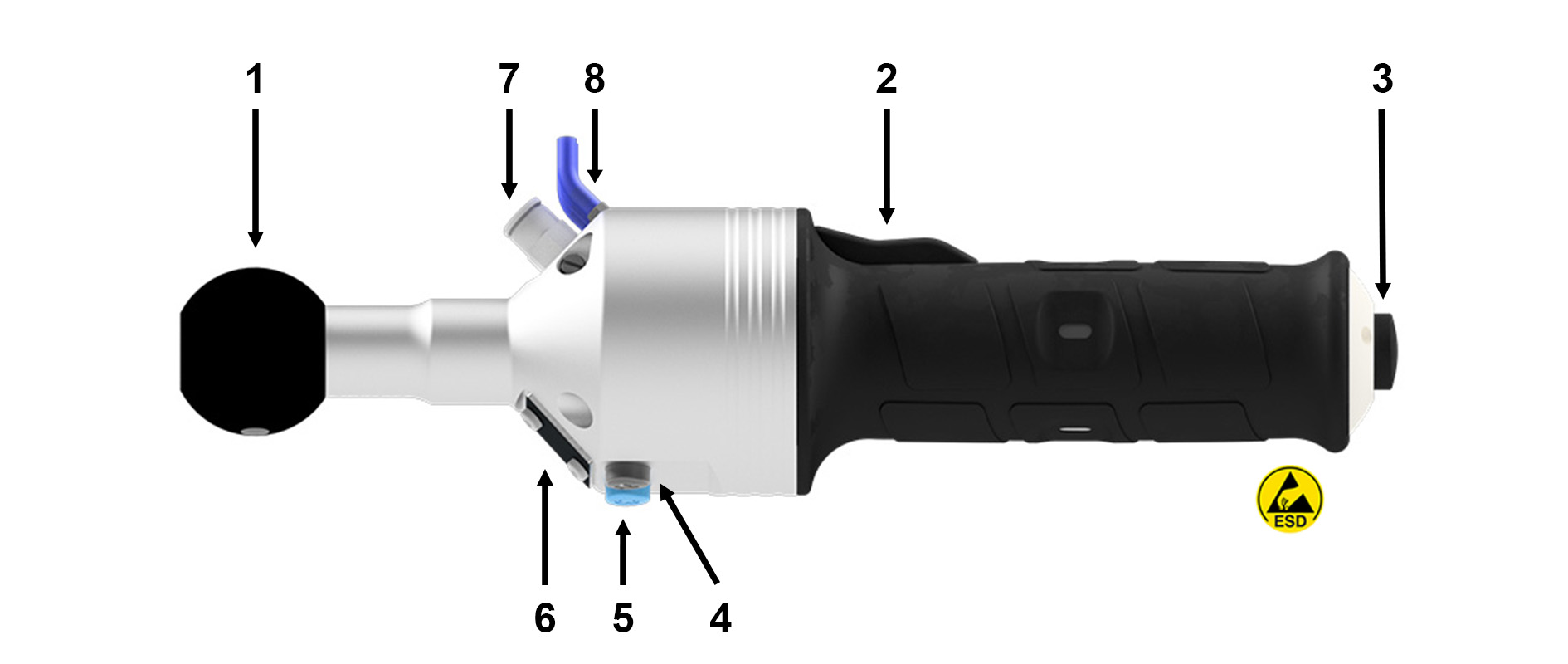

p-handle

Ein pneumatischer handgriff [p=pneumatic-handle] mit max. 4 Taster belegbar

1. Kugelanbindung

2. Hebeltaster

3. Axialtaster

4. Radialtaster

5. Radialtaster

6. Bezeichnungsschild

7. Zuluftschlauch Ø6

8. Abluftschlauch innen Ø2,5

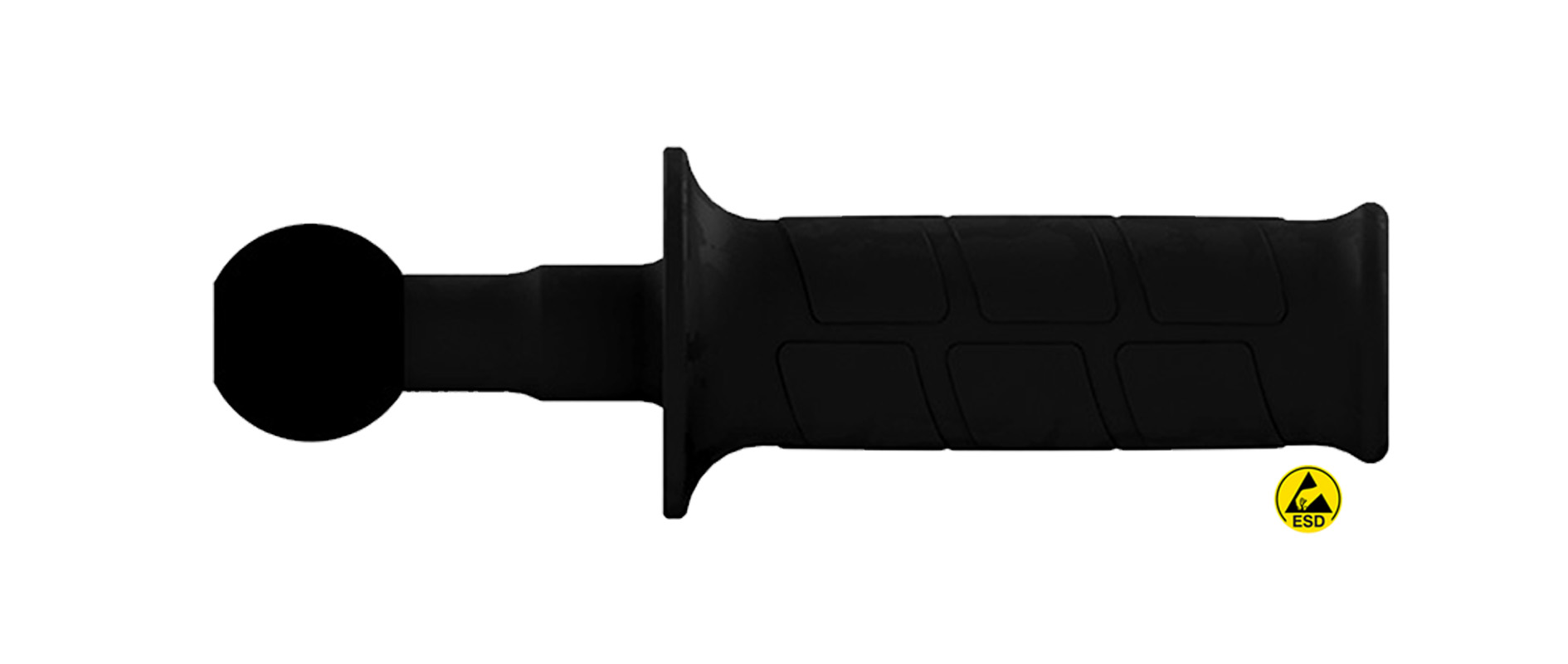

d-handle

Der Handgriff [d=dead-handle] besteht aus glasfaserverstärktem Kunststoff

Konfigurationen

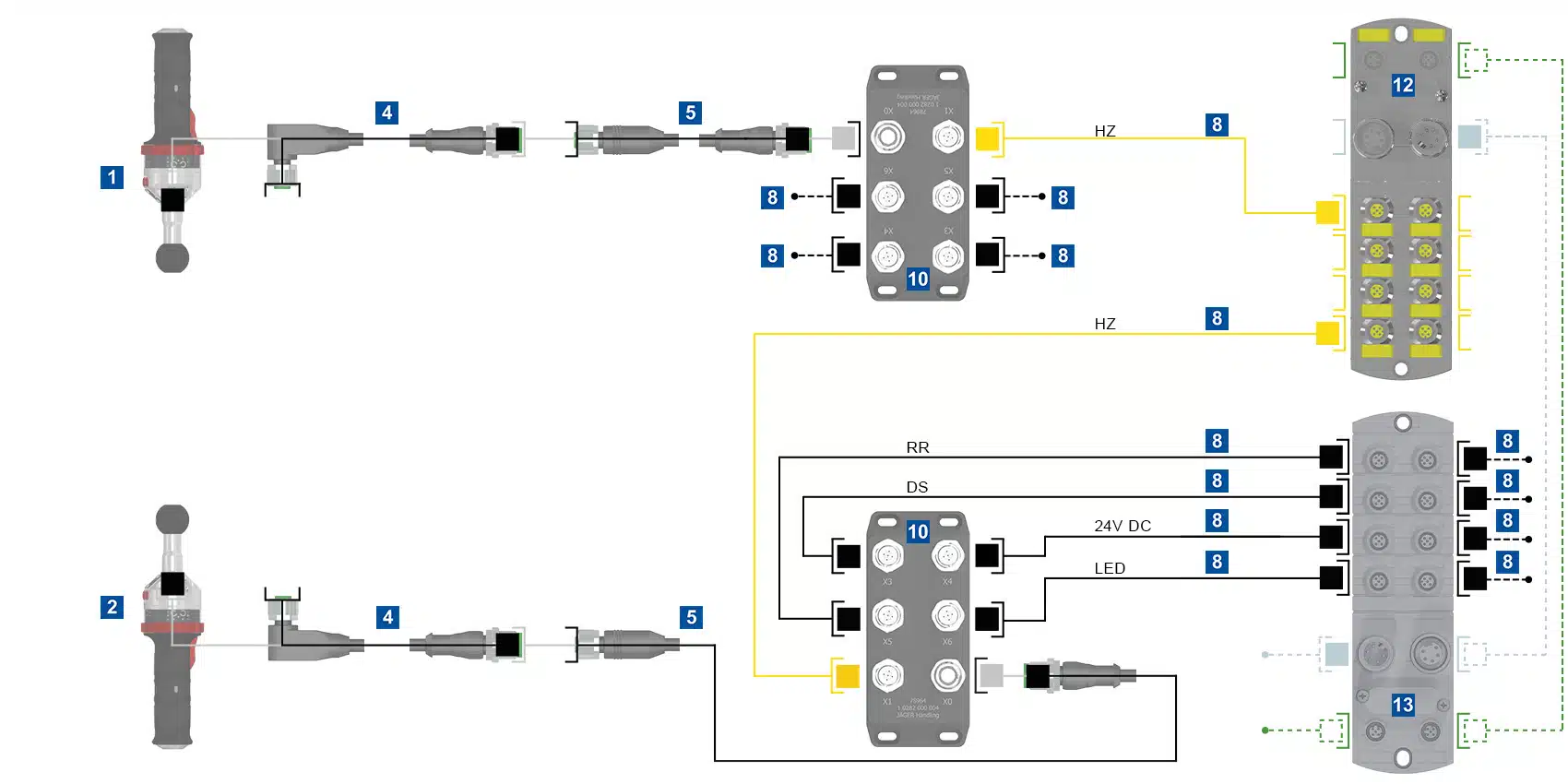

Sichere Zweihandbetätigung

Zum Konfigurator

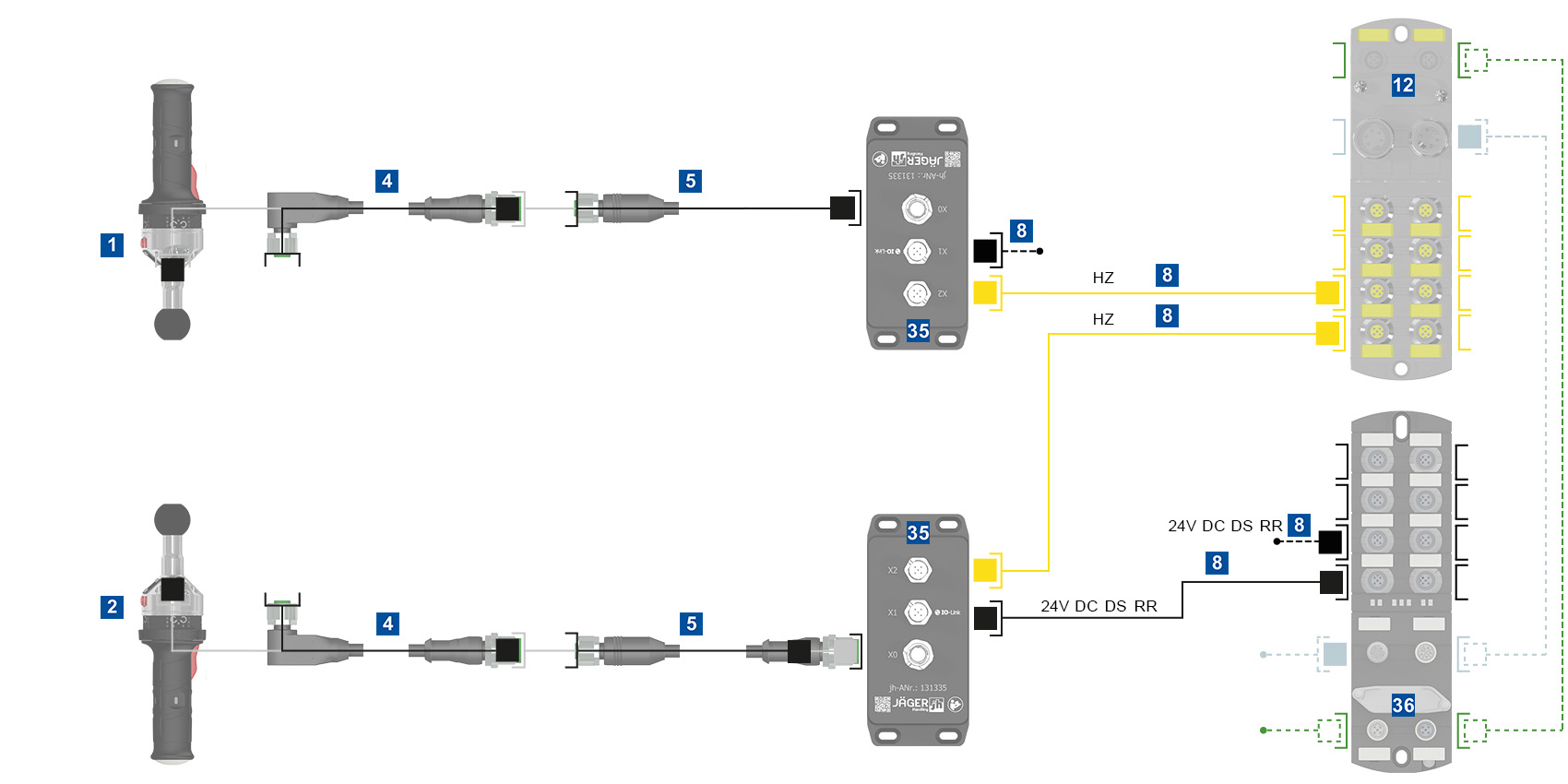

Sichere Zweihandbetätigung IO-Link

Zum Konfigurator

Produktvorteile

Systemdesign & Flexibilität



Durch den kompakten, modularen Aufbau und das funktionale Design ist der Bedienhandgriff flexibel und auf nahezu jede Anwendung konfigurierbar



Varianten für Zweihandbetätigung



Optional: Anwesenheitserkennung für Bedienerhand mit Handschuhen möglich



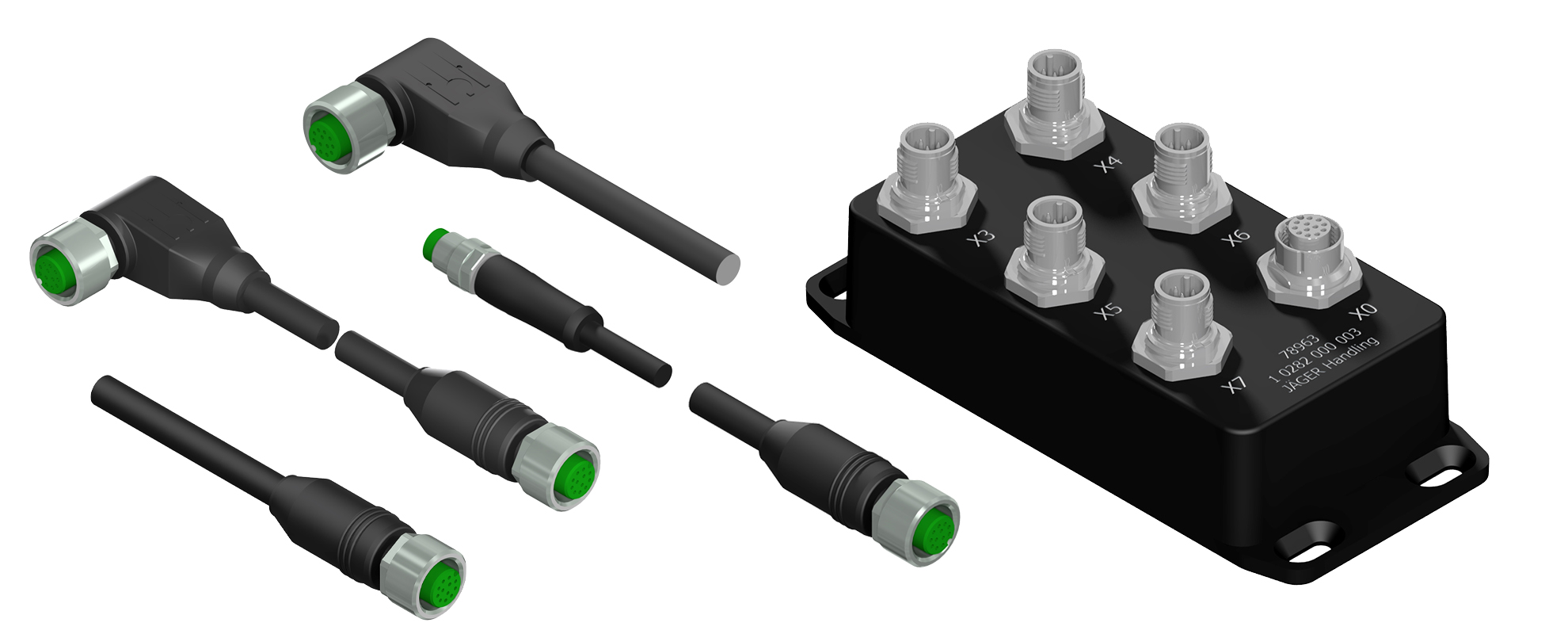

Umfassende Auswahl an zusätzlichem Zubehör (Fernbetätigungen, Schutz für Bedienerhand, Leitungen, u.v.m.)

Leistung & Ergonomie



Hohe Variabilität in der Positionierung durch Befestigung mit Kugel, alternativ auch ohne Kugel oder mit Flanschanbindung möglich



Bis zu 4 Taster individuell belegbar



Leitungs- bzw. Pneumatikanschluss direkt am Handgriffgehäuse steckbar



IO-Link-fähige Bedienhandgriffe verfügbar



Rundum angeordnete LED-Statusanzeigen: grün, gelb und rot (e-handle)

Prozessintegration & Betriebssicherheit



Ermüdungsfreies Bedienen durch ergonomische Griffausführung



Daumenbetätigter Drehschalter für z.B. Drehrichtungsvorwahl (e-handle)

Varianten

Bezeichnung

Beschreibung

Basisausstattung

Wählbar

e-handle

Elektrischer Bedienhandgriff (handle) mit max. 4 Tastern belegbar

- Kugelanbindung
- M12 Stecker 4-/12-polig
- Dreifarbige LED Statusanzeige
- Drehschalter

- Hebeltaster
- Radialtaster (x2)
- Axialtaster
- Anwesenheitskontrolle*
- Schnittstelle: 24V DC oder IO-Link

e-handle

Sichere Zweihandbetätigung

Elektrischer Bedienhandgriff (handle) mit max. 4 Tastern belegbar mit sicheren Wechselkontakten an Hebel- oder Axialtastern

- Kugelanbindung
- M12 Stecker 4-/12-polig
- Dreifarbige LED Statusanzeige
- Drehschalter

- Hebeltaster mit und ohne Z
- Radialtaster (x2)
- Axialtaster mit und ohne Z
- Anwesenheitskontrolle*
- Schnittstelle: 24V DC

t-handle

Elektrischer Bedienhandgriff (handle) mit max. 4 Tastern belegbar

- Kugelanbindung
- M12 Stecker 4-/12-polig

- Hebeltaster
- Radialtaster (x2)
- Axialtaster
- Anwesenheitskontrolle*
- Schnittstelle: 24V DC oder IO-Link

t-handle

Sichere Zweihandbetätigung

Elektrischer Bedienhandgriff (handle) mit max. 4 Tastern belegbar mit sicheren Wechselkontakten an Hebel- oder Axialtastern

- Kugelanbindung
- M12 Stecker 4-/12-polig

- Hebeltaster mit und ohne Z
- Radialtaster (x2)
- Axialtaster mit und ohne Z
- Anwesenheitskontrolle*

c-handle

Zusatzhandgriff mit Anwesenheitskontrolle

- Kugelanbindung
- M12 Stecker 4-polig
- Anwesenheitskontrolle*

-

p-handle

Pneumatischer Bedienhandgriff (handle) mit max. 4 Tastern belegbar

- Kugelanbindung
- Bezeichnungsschild
- Zuluftschlauch Ø6mm
- Abluftschlauch innen Ø2,5mm

- Hebeltaster
- Radialtaster (x2)
- Axialtaster

d-handle

Zusatzhandgriff

-

- Kugelanbindung
- Flanschanbindung

* Die Bedienerhand wird mit oder ohne Handschuhe durch Umschließen von mindestens 3 Sensorfeldern an der Mantelfläche des Handgriffs erkannt und schaltet den entsprechenden digitalen Ausgang. Dieses Ausstattungsmerkmal ist für sicherheitsbezogene Anwendungen bis Plr ≤ b gemäß ISO 13849-1 einsetzbar.
