e-handle

Vor

Der e-handle ist ein elektrisch angesteuerter Bedienhandgriff. Durch seine ergonomische Griffausführung ermöglicht er ein bequemes und ermüdungsfreies Bedienen von Handlingsgeräten, Maschinen und Werkzeugen. Er verfügt über bis zu vier belegbare Taster, einen durch den Daumen betätigten Drehschalter und eine rundum angeordnete LED-Statusanzeige. Der Leitungsanschluss ist direkt am Handgriffgehäuse steckbar, und der e-handle kann durch seine Kugelanbindung stufenlos ± 20° im Raum befestigt werden. Varianten mit Anwesenheitskontrolle sind in der Tabelle mit [C] gekennzeichnet, Varianten mit Zweihand-Sicherheitsbetätigung mit [Z].

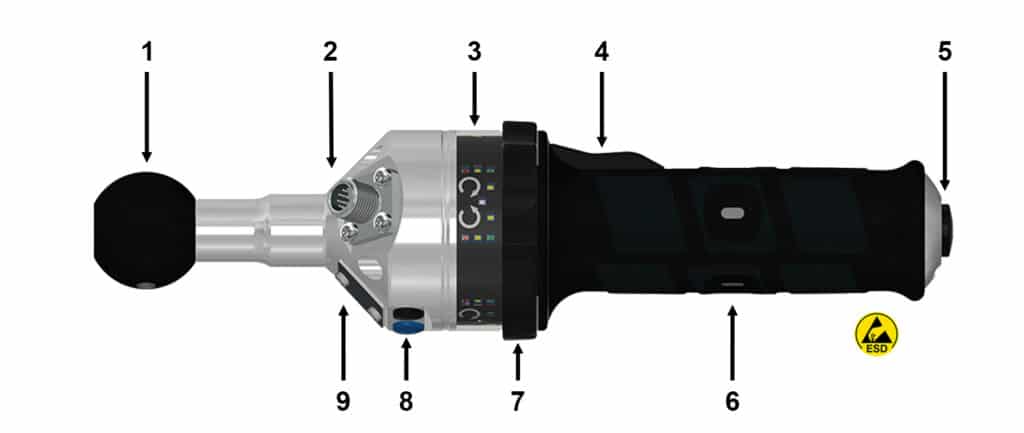

1. Kugelanbindung

2. M12 Stecker 12-polig

3. LED Statusanzeige

4. Hebeltaster

5. Axialtaster

6. Anwesenheitskontrolle

7. Drehschalter

8. Radialtaster

9. Bezeichnungsschild

Zubehör

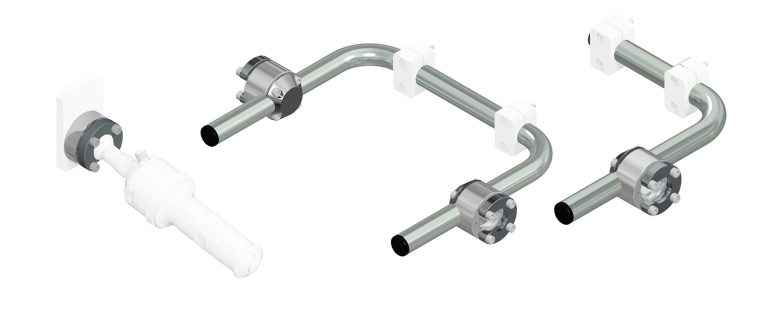

Anbindungen

Fernbetätigte Abesteckungen

Elektrische Komponenten

Protektoren

VARIANTENÜBERSICHT: e-handle

jh-ANr.

jh-Code

e-handle

Hebeltaster

Axialtaster

Anwesenheits-
kontrolle

Radialtaster

IO-Link

Besonderheit bei Bosch Rexroth*

12-polig

4-polig

71862

EHHRR

EH

H

R

71864

EHHCRR

EH

H

C

R

71865

EHARR

EH

A

R

71870

EHHARR

EH

H

A

R

71868

EHHACRR

EH

H

A

C

R

71875

EHHRRSD*

EH

H

R

SD*

71878

EHARRSD*

EH

A

R

SD*

130662

EHHARRI

EH

H

A

R

I

130663

EHHACRRI

EH

H

A

C

R

I

Hinweis: Ausstattungsmerkmale sind rot gekennzeichnet

*Besonderheit SD-Variante: Die SD Variante der e-handle Serie wird zwingend benötigt, wenn der Bedienhandgriff direkt an die Schraubersteuerung der Firma Bosch Rexroth über die 24V E/A-Schnittstelle angeschlossen wird. Bei dieser Variante ist das Startsignal des Hebel- oder Axialtasters und der Drehschalter für Links- / Rechtslauf in Reihe geschaltet. Wenn die Startfreigabe und Drehrichtungsvorwahl des e-handle an eine übergeordnete SPS angeschlossen und anschließend zur Bosch Rexroth Steuerung geleitet wird, ist keine SD-Variante nötig.
