Mindestabstand: Maß C

Die Norm EN ISO 13851 regelt die Anforderungen an Zweihandschaltungen, um das Verletzungsrisiko an Maschinen mit gefährlichen Bewegungen zu minimieren. Ein wesentlicher Bestandteil der Sicherheitsberechnungen ist der Mindestabstand S, der sicherstellt, dass die Bedienperson keine Körperteile in die Gefahrenzone bringen kann, bevor die Maschine gestoppt wird. Der zusätzliche Sicherheitsabstand (bzw. der Mindestabstand) Maß C ist dabei kein eigenständiger Wert, sondern ein Teil der Berechnungsformel für S = (K x T) + C. Hierbei steht K für die festgelegte Greifgeschwindigkeit (1.600 mm/s) und T für die Ansprechzeit des Gesamtsystems. C ergänzt diesen Wert als zusätzlicher Puffer, abhängig von der Konstruktion der Zweihandschaltung und den vorhandenen Schutzmaßnahmen.

Berechnung von C in Abhängigkeit unserer Griffbügel (U-Form)

Formel
Erklärung

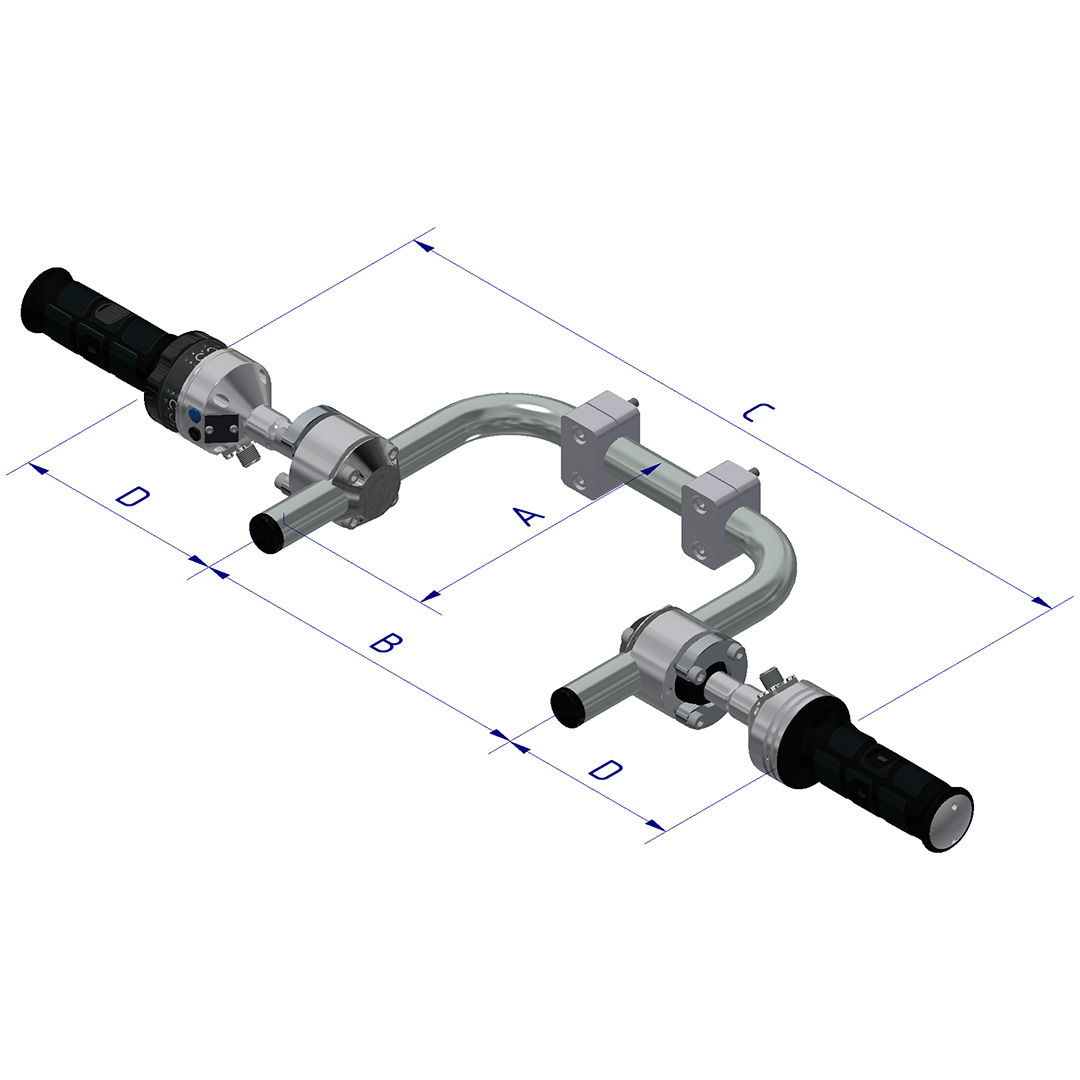

Bei 2x horizontaler Anbindungen, kann das Maß C durch Addition der beiden Abstände D sowie der Griffbügelbreite B ermittelt werden
Formel
Erklärung

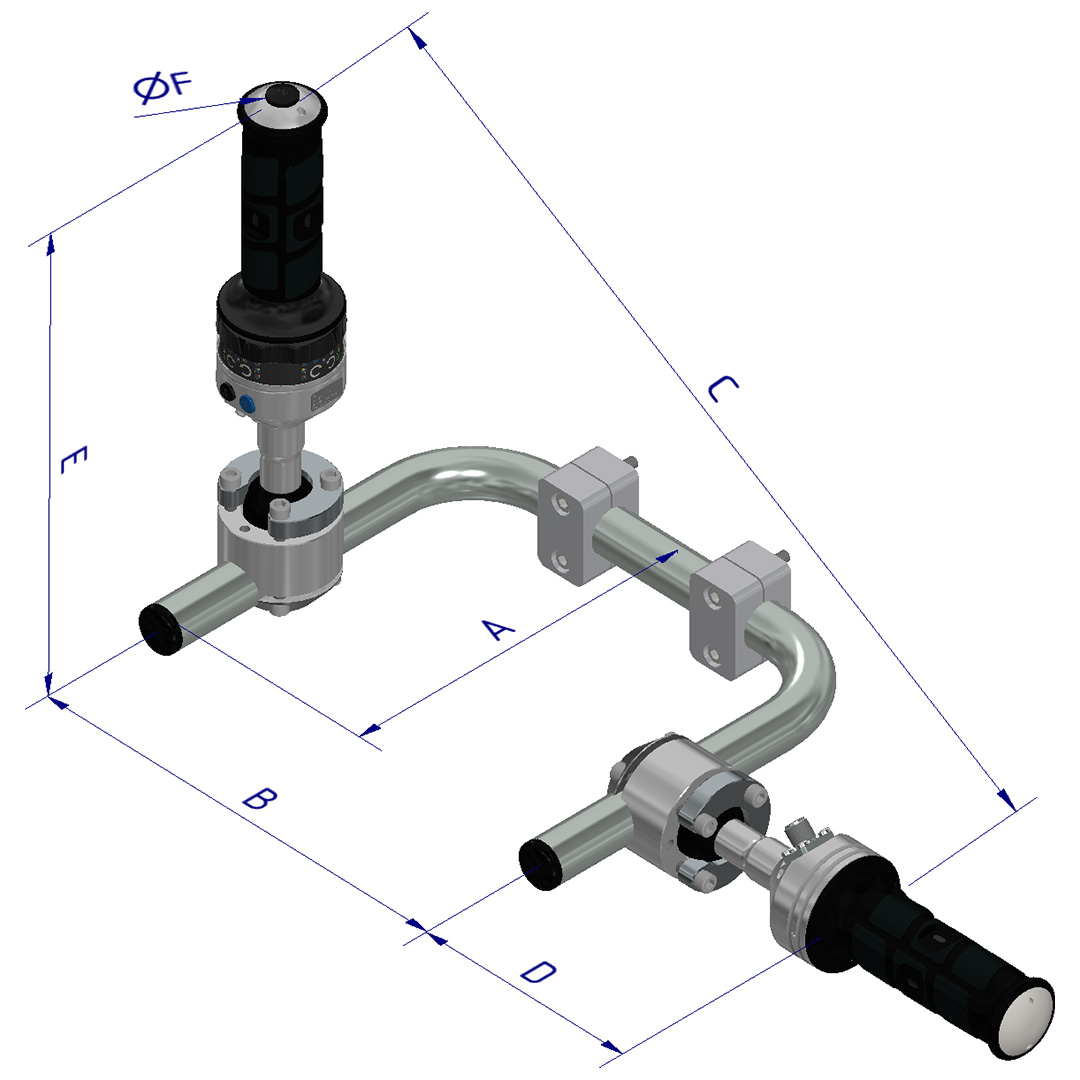

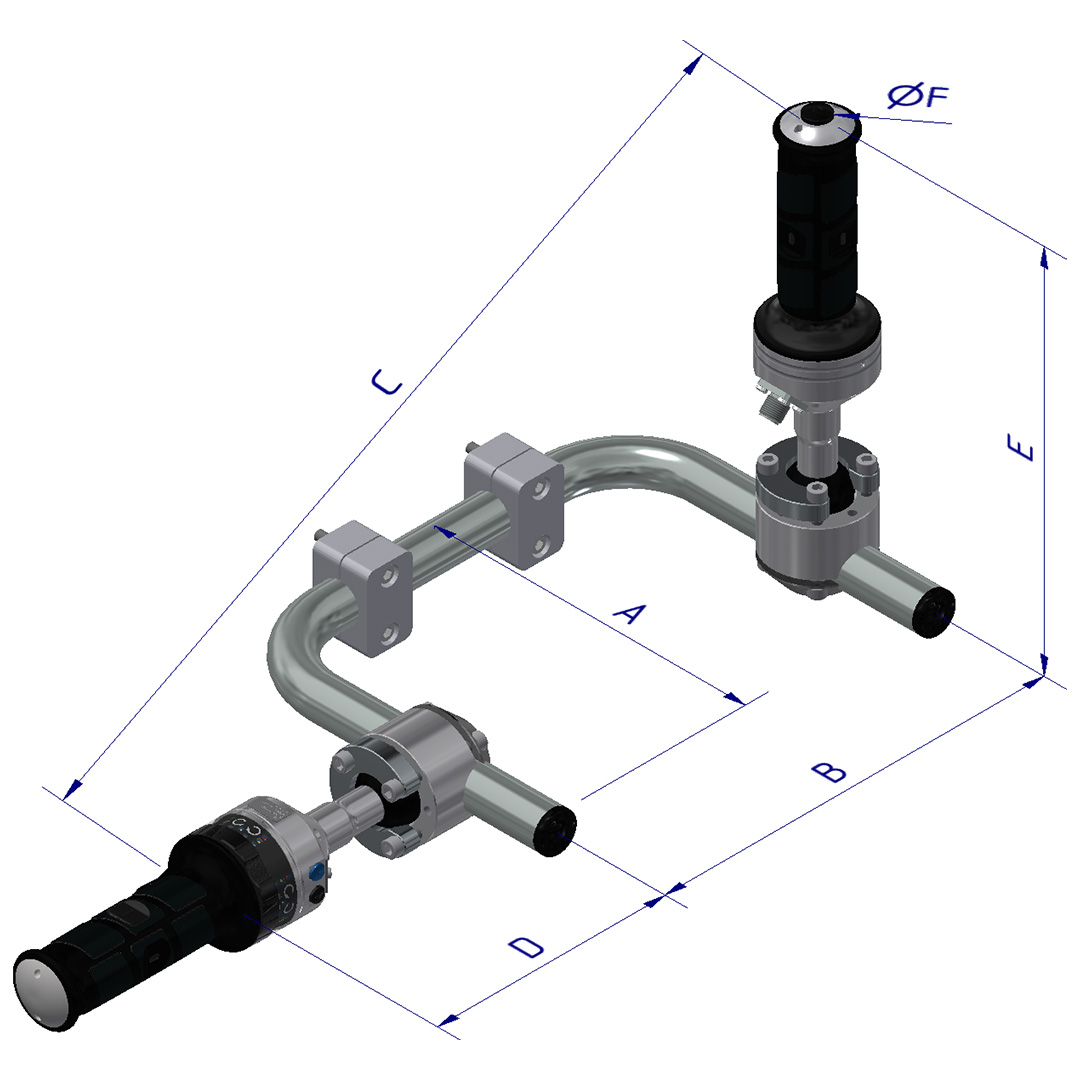

Bei einer horizontalen und vertikalen Anbindung eines Handgriffs kann das Maß C mit dem Satz des Pythagoras berechnet werden. Dabei muss von der Strecke D + B der Radius F/2 abgezogen werden, um das korrekte Maß C von Tasterkante zu Tasterkante zu ermitteln
Formel
Erklärung

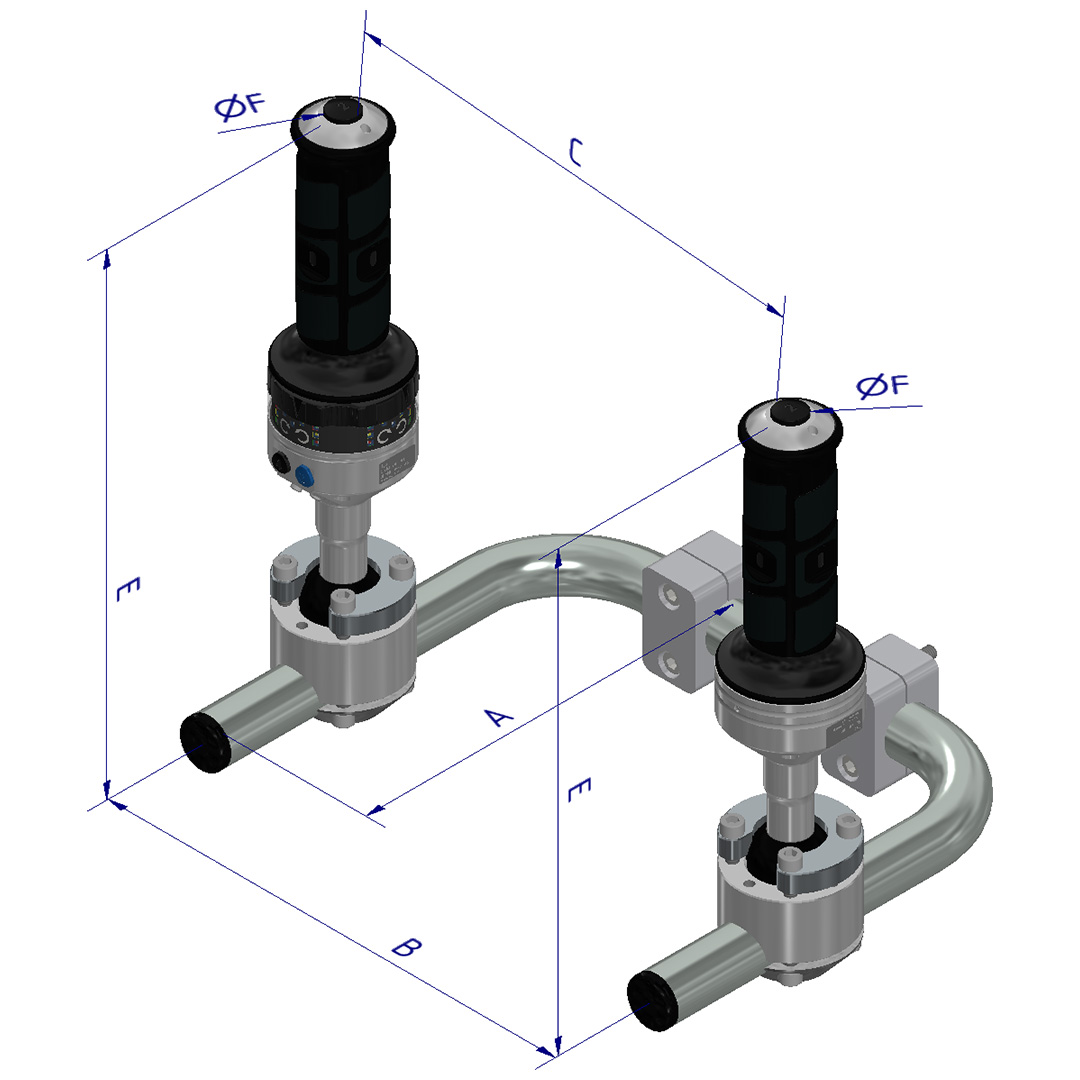

Bei zwei vertikalen Anbindungen kann das Maß C durch Subtraktion des Durchmessers F von der Griffbügelbreite B ermittelt werden

Matrix für relevante Handgriffe bei Zweihandverpaarung
