Galvanisch getrennte Abtriebe

Unsere speziell entwickelten, spielfreien und galvanisch getrennten Abtriebe können mit isolierten Steckschlüsseln und Bits über ein integriertes Schnellwechselfutter verwendet werden. Sie kommen insbesondere bei handgeführten Verschraubungen mit Positionsüberwachung zum Einsatz und finden vorwiegend Anwendung in der Batteriemontage. Der spielfreie Abtrieb stellt sicher, dass selbst sehr eng aneinanderliegende Schraubstellen auch mit langen Bits prozesssicher im Sinne der Null-Fehler-Strategie unterschieden werden können. Die galvanische Trennung und die isolierte Mantelfläche minimieren das Risiko von Berührungen mit spannungsführenden Bauteilen, verhindern gefährliche Kurzschlüsse durch hohe elektrische Ströme und schützen Batteriemodule vor unbeabsichtigtem Kurzschließen.

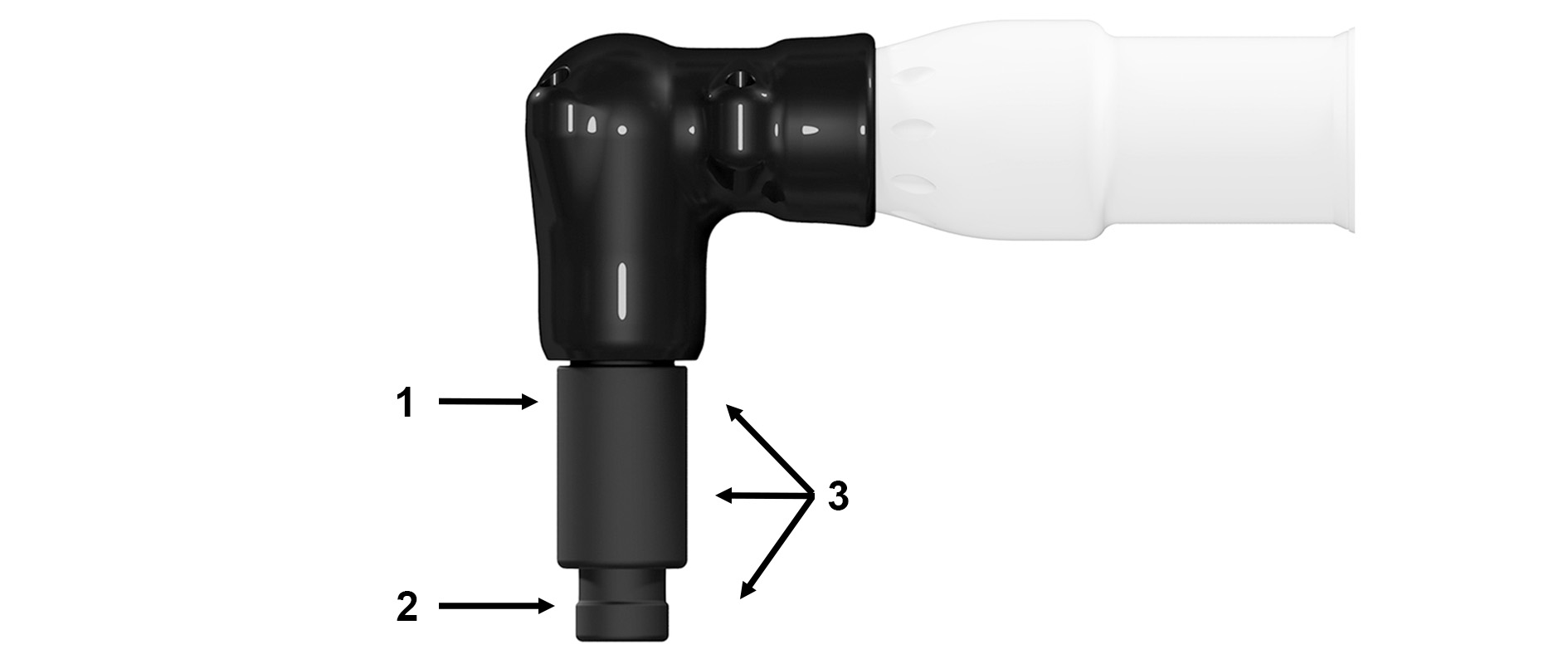

Aufbau

Im Isolierkern unterbricht die elektrische Leitfähigkeit zwischen der Schraube und dem Werkzeug vollständig und ermöglicht eine galvanische Trennung in Axialrichtung.
Eine frei drehbare Außenhülse sorgt für eine radiale Isolierung
und bietet eine isolierte und galvanisch getrennte Montagelösung

1. Elektrisch getrennte Verbindung

2. Isolierte Kunststoff-Mantelfläche

3. Schnellwechselfutter

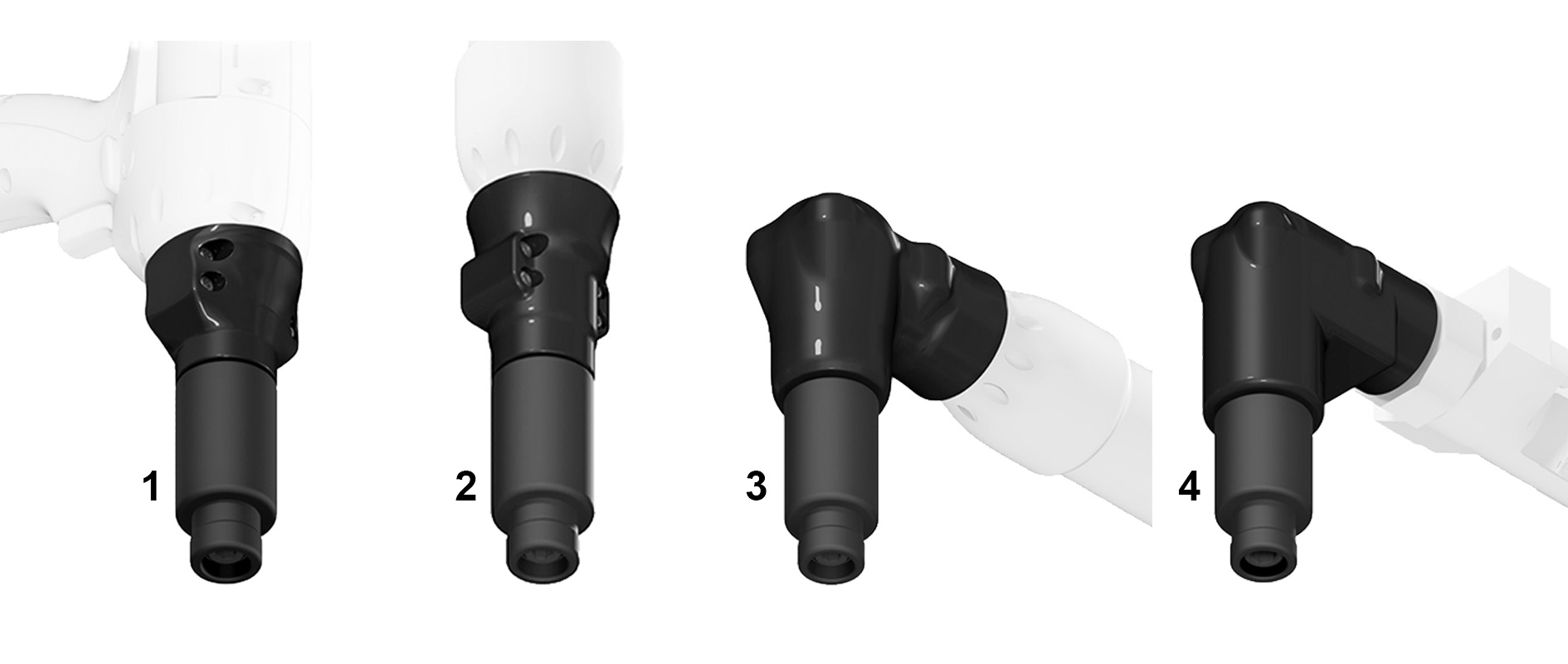

Drehmomentbereich

1. Pistolenschrauber: 12Nm

2. Geradschrauber: 12Nm – 50Nm

3. Winkelschrauber: 5Nm – 150Nm

4. Einbauspindel mit Winkelkopf: 27Nm – 130Nm

Spielfrei galvanisch getrennte Abtriebe

Für weitere Videos besuchen Sie gerne unseren YouTube-Kanal

Produktvorteile

Systemdesign & Flexibilität

Je nach Varainte können handelsübliche 1/4″ oder 7/16“ (DIN 3126 E) Bits befestigt werden

Leistung & Ergonomie

Enge Schraubstellen mittels Positionserkennung unterscheidbar
Aufnahme von radialen Belastungen und Kippmomenten

Prozessintegration & Betriebssicherheit

Schutz von Werker und Handschrauber oder Einbauspindel vor elektrischer Spannung

Beim Berühren der Hülse mit der Werkerhand oder Kollisionen mit dem Bauteil bleibt die Hülse stehen. Eine Verletzung an der Hand bzw. Beschädigung des Bauteils ist damit ausgeschlossen

Technische Eigenschaften

Geprüft in allen anwendbaren Bereichen der Normen DIN EN 50178:1998-04 bzw. DIN EN 62477-1:2017-10

Elektrische Trennung zwischen An- und Abtriebswelle
Mantelflächen am Geradabtrieb sind elektrisch isoliert
Beide Außenhülsen sind mechanisch vom Grundwerkzeug entkoppelt
Befestigung durch Kunststoff- Schutzgehäuse am Handschrauber oder an Einbauspindel
Die kugelgelagerte Antriebswelle garantiert eine sehr hohe Rundlaufgenauigkeit an der Abtriebswelle ohne radiales Spiel

Einsatzbereich

Schraubanwendungen im Hochvoltbereich
Handgeführte oder handgehaltene Verschraubungen mit oder ohne Positionsüberwachung

Bei positionsüberwachten Verschraubungen mit einem JÄGER Handling können je nach Produkt folgende Schraubabstände realisiert werden.

Produkte
Bitlänge < 40mm
Bitlänge > 41mm – 130mm
Produkte
Kleinster Schraubabstand
Kleinster Schraubabstand
carbo-arm
20mm
25mm
handy-flex
15mm
20mm
handy-lift
20mm
25mm
handy-smove
25mm
30mm

Serienübersicht

Galvanisch getrennte Abtriebe für
max. Antriebsmoment
max. Abtriebsmoment
12Nm
12Nm
12Nm - 50Nm
12Nm - 50Nm
5Nm - 150Nm
5Nm - 150Nm
27Nm - 130Nm
27Nm - 130Nm
