Galvanisch getrennte Schnellwechselfutter
Zurück
Vor

Unsere speziell entwickelten, galvanisch getrennten Schnellwechselfutter können an Handschraubern und Einbauspindeln befestigt werden und ermöglichen die Verwendung isolierter Steckschlüssel sowie Bits. Die galvanische Trennung und die isolierte Mantelfläche reduzieren effektiv das Risiko von Berührungen mit spannungsführenden Bauteilen, verhindern gefährliche Kurzschlüsse durch hohe elektrische Ströme und schützen Batteriemodule vor unbeabsichtigtem Kurzschließen.

Drehmomentbereich

Unsere Schnellwechselfutter decken je nach Größe einen Drehmomentbereich von max. 25 Nm bis max. 150 Nm ab.
Das Antriebsmoment wird auf der Antriebsseite über
einen Vierkant aufgenommen, während auf der Abtriebsseite ein Innensechskant zum Einsatz kommt.
Diese Konstruktion ermöglicht eine schnelle, sichere und effiziente Werkzeugaufnahme für unterschiedliche Anwendungen.

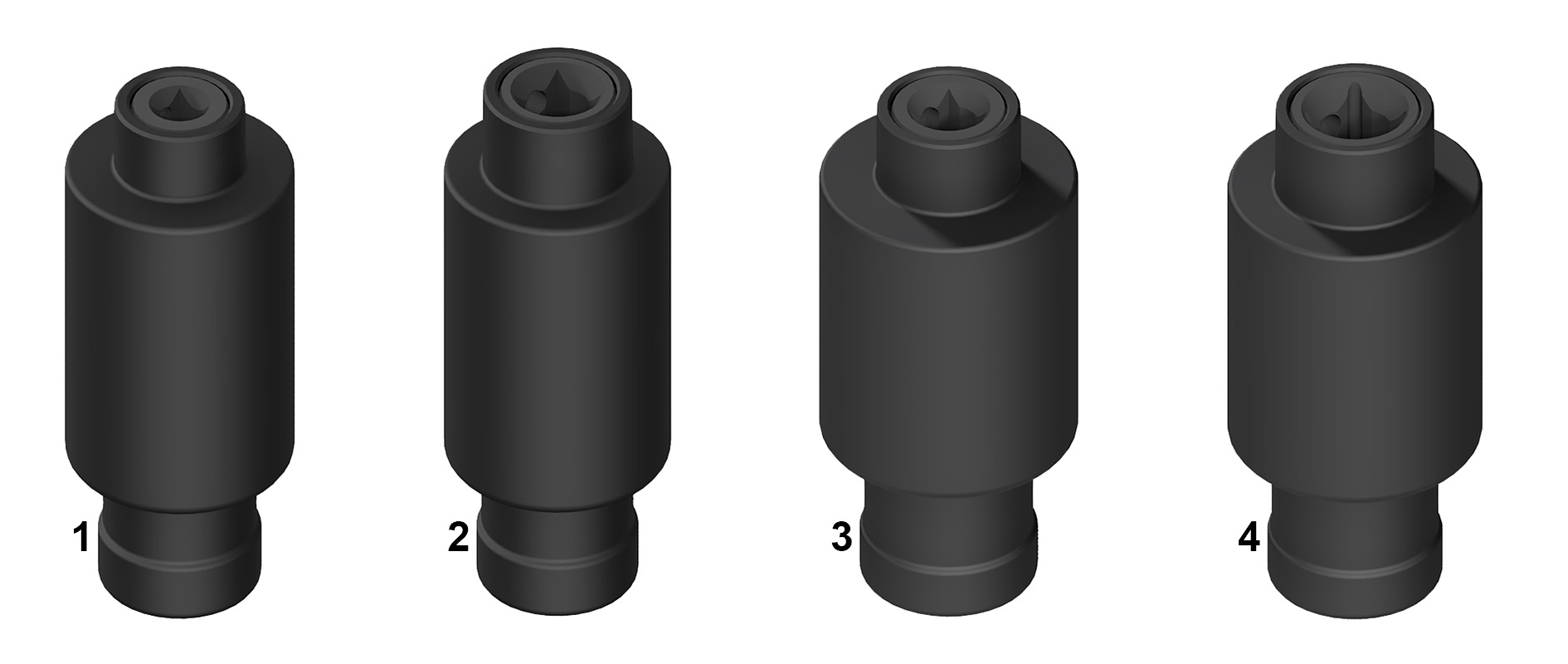

1. 4kt.-1/4″, max 25 Nm

2. 4kt.-3/8″, max 35 Nm

3. 4kt.-3/8″, max 65 Nm

4. 4kt.-1/2″, max 150 Nm

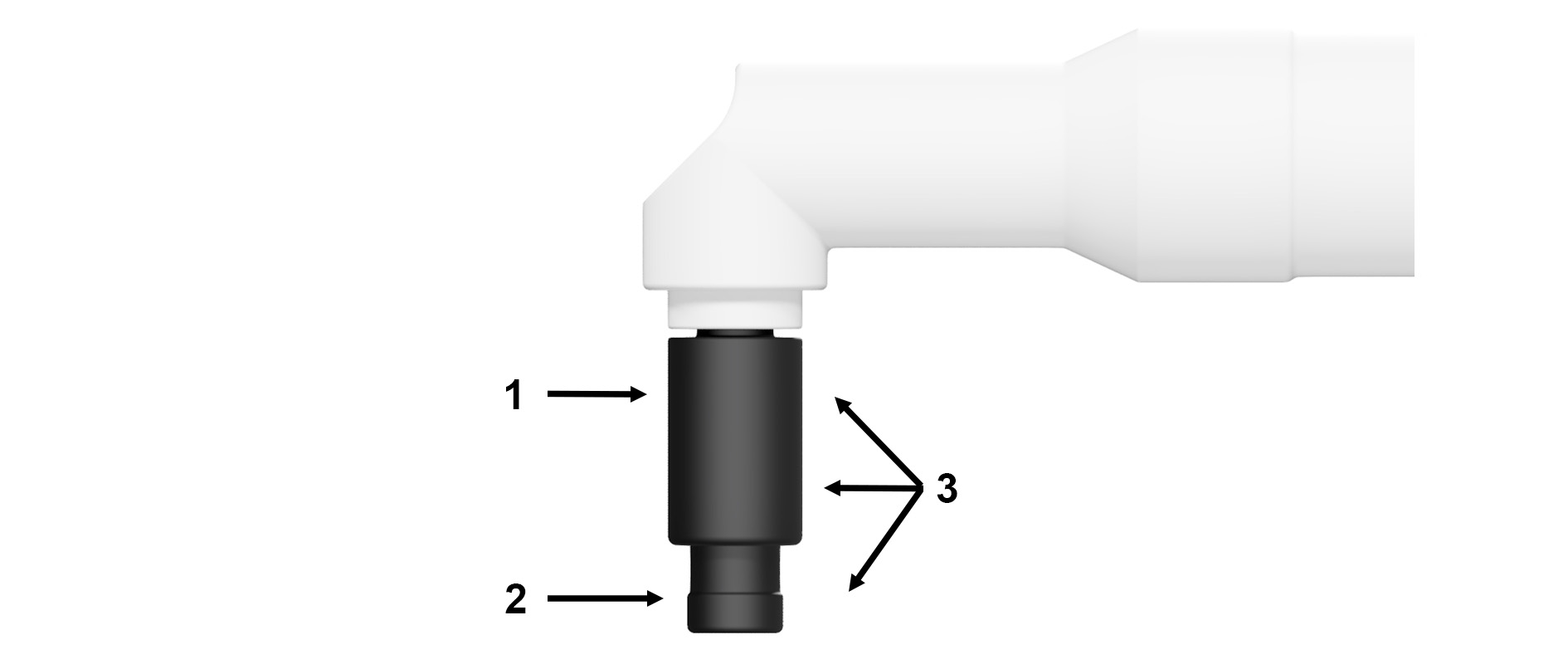

Aufbau

Im Isolierkern unterbricht die elektrische Leitfähigkeit zwischen der Schraube und dem Werkzeug vollständig und ermöglicht eine galvanische Trennung in Axialrichtung. Eine frei drehbare Außenhülse sorgt für eine radiale Isolierung und bietet eine isolierte und galvanisch getrennte Montagelösung.

1. Elektrisch getrennte Verbindung

2. Isolierte Kunststoff-Mantelfläche

3. Schnellwechselfutter

Produktvorteile

Systemdesign & Flexibilität

Preisgünstige Variante, um eine elektrische Trennung zwischen Schrauber und Schraubstelle während der Verschraubung herzustellen

Leistung & Ergonomie

Schutz von Werker und Handschrauber vor elektrischer Spannung

Prozessintegration & Betriebssicherheit

Beim Berühren der Hülse mit der Werkerhand oder Kollisionen mit dem Bauteil bleibt die Hülse stehen. Eine Verletzung an der Hand bzw. Beschädigung des Bauteils ist damit ausgeschlossen

Technische Eigenschaften

Geprüft in allen anwendbaren Bereichen der Normen DIN EN 50178:1998-04 bzw. DIN EN 62477-1:2017-10

Elektrische Trennung zwischen An- und Abtriebswelle
Mantelflächen am Geradabtrieb sind elektrisch isoliert
Beide Außenhülsen sind mechanisch vom Grundwerkzeug entkoppelt
Da das Schnellwechselfutter ausschließlich am Abtriebsvierkant aufgenommen wird, ergibt sich eine Rundlaufgenauigkeit analog zu den klassischen Schnellwechselfutter

Einsatzbereich

Schraubanwendungen im Hochvoltbereich
Handgeführte oder handgehaltene Verschraubungen mit oder ohne Positionsüberwachung

Bei positionsüberwachten Verschraubungen mit einem JÄGER Handling können je nach Produkt folgende Schraubabstände realisiert werden.

Produkte
Bitlänge < 40 mm
Bitlänge > 41 mm – 130 mm
Produkte
Kleinster Schraubabstand
Kleinster Schraubabstand
carbo-arm
20 mm
35 mm
handy-flex
15 mm
30 mm
handy-lift
20 mm
35 mm
handy-smove
25 mm
40 mm

Variantenübersicht

jh-ANr.
jh-Code
max. Antriebsmoment
Antrieb Innenvierkant
max. Abtriebsmoment
Abtrieb Schnellwechselfutter Innensechskant
91662
2SWF25i
25 Nm
1/4"
25 Nm
1/4"
91663
3SWF35i
35 Nm
3/8"
35 Nm
1/4"
91664
3SWF65i
65 Nm
3/8"
65 Nm
7/16"
91665
4SWF150i
150 Nm
1/2"
150 Nm
7/16"
