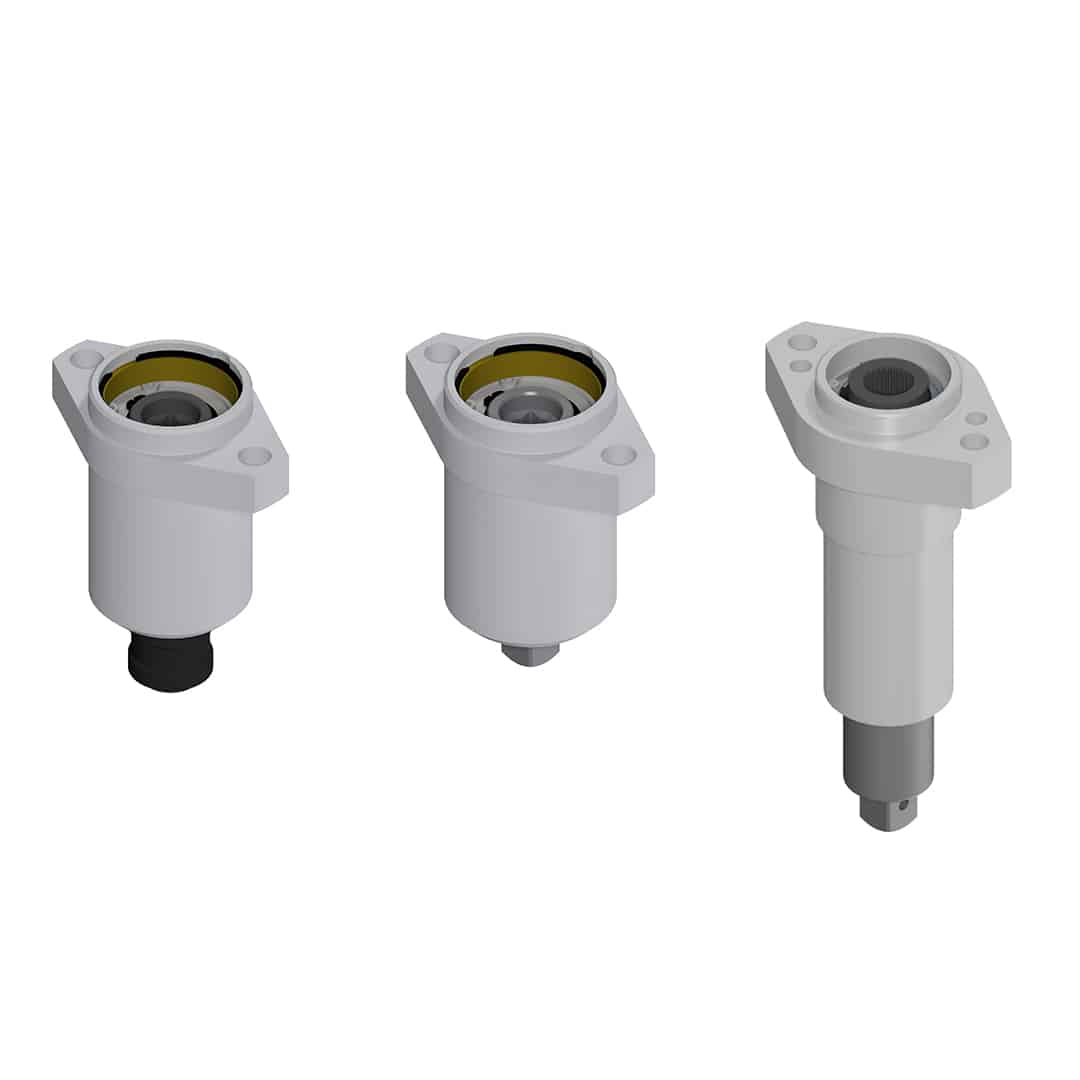

Geradabtriebe

Geradabtriebe stehen für präzise, zuverlässige und langlebige Kraftübertragung in modernen Schraub- und Handlingsystemen. Sie ermöglichen eine direkte, lineare Übertragung von Drehmomenten – ohne Winkelumlenkung – und eignen sich ideal für Anwendungen, bei denen eine kompakte Bauweise und maximale Effizienz gefragt sind. Durch ihre robuste Konstruktion und hohe Fertigungsqualität gewährleisten unsere Geradabtriebe eine konstante Performance auch bei anspruchsvollen industriellen Einsätzen. Sie lassen sich flexibel in bestehende Systeme integrieren und tragen zu einer prozesssicheren, wirtschaftlichen Montage bei.

Drehmomentbereich

Vierkant, Schnellwechselfunktion, Hub:

1. BG3: 4 Nm – 55 Nm

2. BG4: 15 Nm – 150 Nm

3. BG5: 50 Nm – 500 Nm

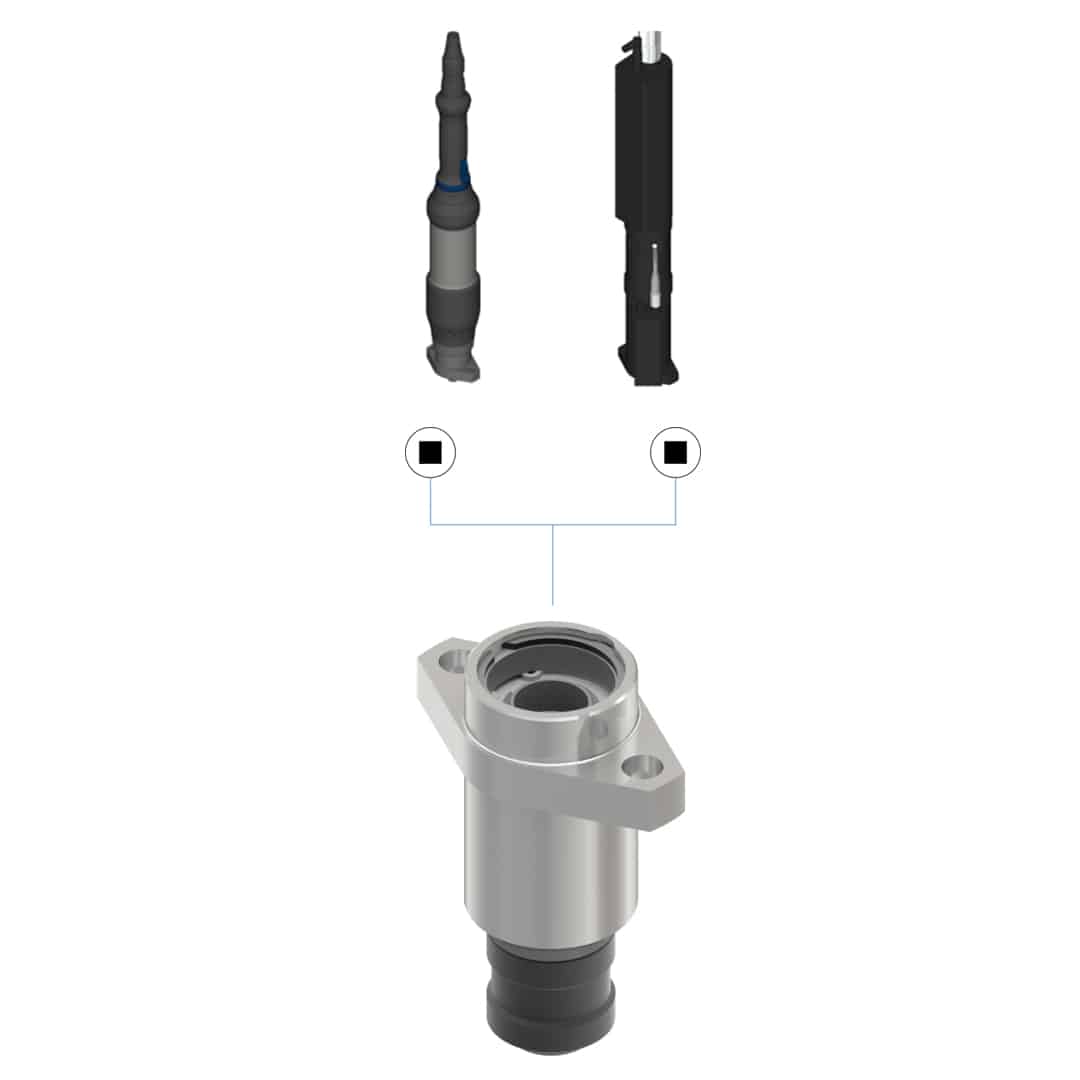

Geradabtriebe für

– ErgoSpin VarioLine + Abtriebsadapter: bis 50 Nm

– Einbauspindel BG3 mit Messwertgeber: bis 55 Nm

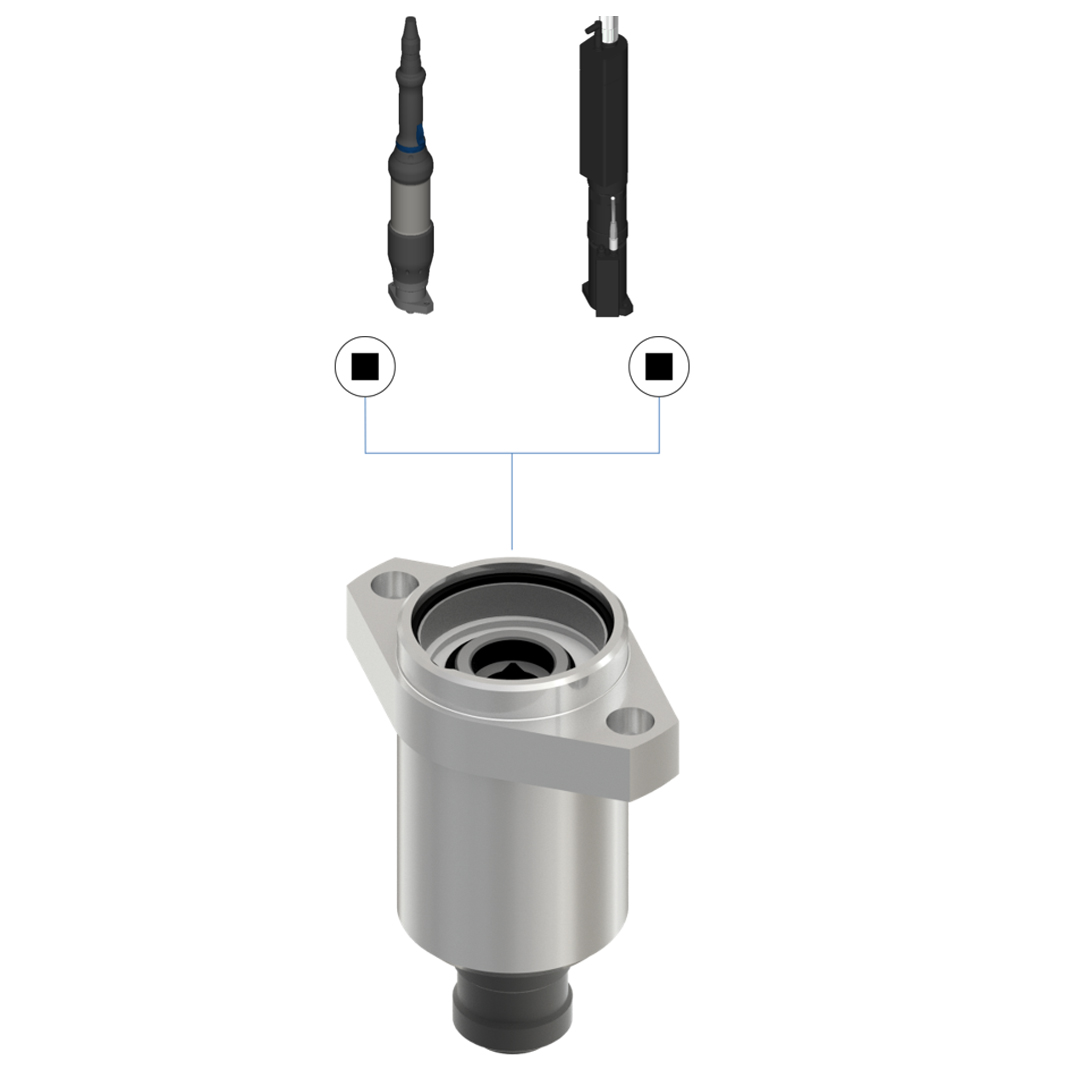

Geradabtriebe für

– ErgoSpin VarioLine + Abtriebsadapter: bis 146 Nm

– Einbauspindel BG4 mit Messwertgeber: bis 150 Nm

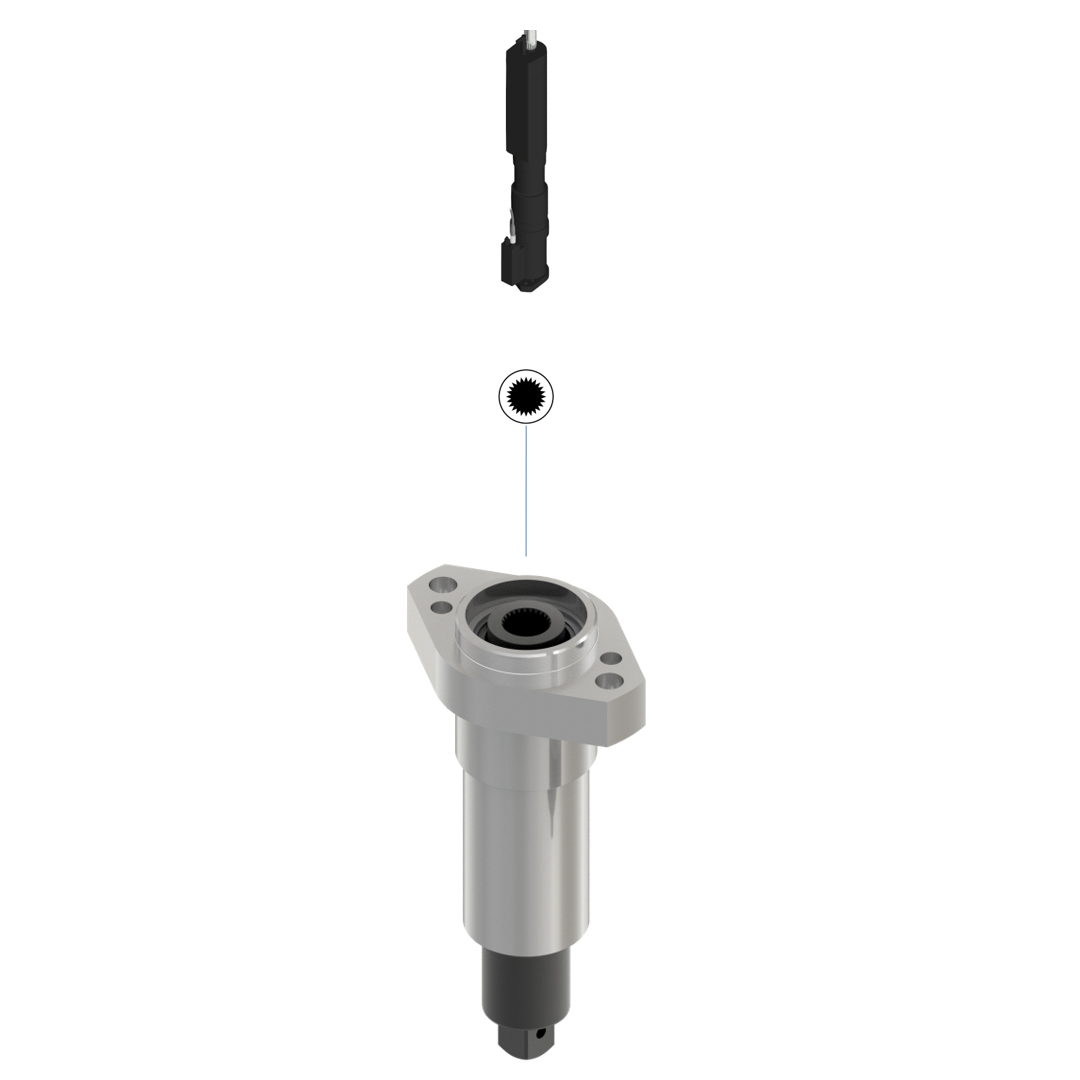

Geradabtriebe für

– Einbauspindel BG5 mit Messwertgeber: bis 500 Nm

Produktvorteile

Systemdesign & Flexibilität

Kompakte Bauform für enge Einbauräume

Modulares Design für vielfältige Schnittstellen und Übersetzungen

Flexible Integration in unterschiedliche Maschinen- und Anlagenkonzepte

Leistung & Ergonomie

Hohe Leistungsdichte durch optimiertes Planetenprinzip

Präziser Lauf und geringes Spiel für zuverlässige Bewegungen

Hoher Wirkungsgrad für effiziente Anwendungen

Prozessintegration & Betriebssicherheit

Robuste Konstruktion für langlebigen, warungsarmen Betrieb

Hochwertige Materialien für maximale Belastbarkeit

Varianten 3G

Geradabtrieb für
Bezeichnung
max. Antriebsmoment
max. Abtriebsmoment
Abtriebssgröße
ErgoSpin ESV025
25 Nm
25 Nm
6kt-7/16
Schraubspindel Baugröße 3
35 Nm
35 Nm
6kt-1/4
ErgoSpin ESV050
50 Nm
50 Nm
6kt-7/16
Schraubspindel Baugröße 3
55 Nm
55 Nm
4kt-3/8
Schraubspindel Baugröße 3
55 Nm
55 Nm
6kt-7/16

Varianten 4G

Geradabtrieb für
Bezeichnung
max. Antriebsmoment
max. Abtriebsmoment
Abtriebssgröße
Schraubspindel Baugröße 4
150 Nm
150 Nm
4kt-1/2
Schraubspindel Baugröße 4
150 Nm
150 Nm
6kt-7/16
Winkelkopf 4W2x Gtyp
210 Nm
210 Nm
4kt-3/4
Winkelkopf 4W3x Gtyp
310 Nm
310 Nm
4kt-3/4
Winkelkopf 4W4x Gtyp
420 Nm
420 Nm
4kt-3/4

Varianten 5G

Geradabtrieb für
Bezeichnung
max. Antriebsmoment
max. Abtriebsmoment
Abtriebssgröße
Winkelkopf 5W970
1000 Nm
1000 Nm
4kt-1
Schraubspindel Baugröße 5
500 Nm
500 Nm
4kt-3/4
Winkelkopf 4W480?
500 Nm
500 Nm
4kt-3/4
Schraubspindel Baugröße 5
500 Nm
500 Nm
4kt-3/4
Schraubspindel Baugröße 5 / Offsetabtrieb 5O660
660 Nm
660 Nm
4kt-1
Offsetabtrieb 5O870
870 Nm
870 Nm
4kt-1
Offsetabtrieb 5O870
870 Nm
870 Nm
4kt-1
Offsetabtrieb 5O870
870 Nm
870 Nm
4kt-1
Offsetabtrieb 5O870
870 Nm
870 Nm
4kt-1
Offsetabtrieb 5O870
870 Nm
870 Nm
4kt-1
