Offsetabtriebe
Zurück
Vor

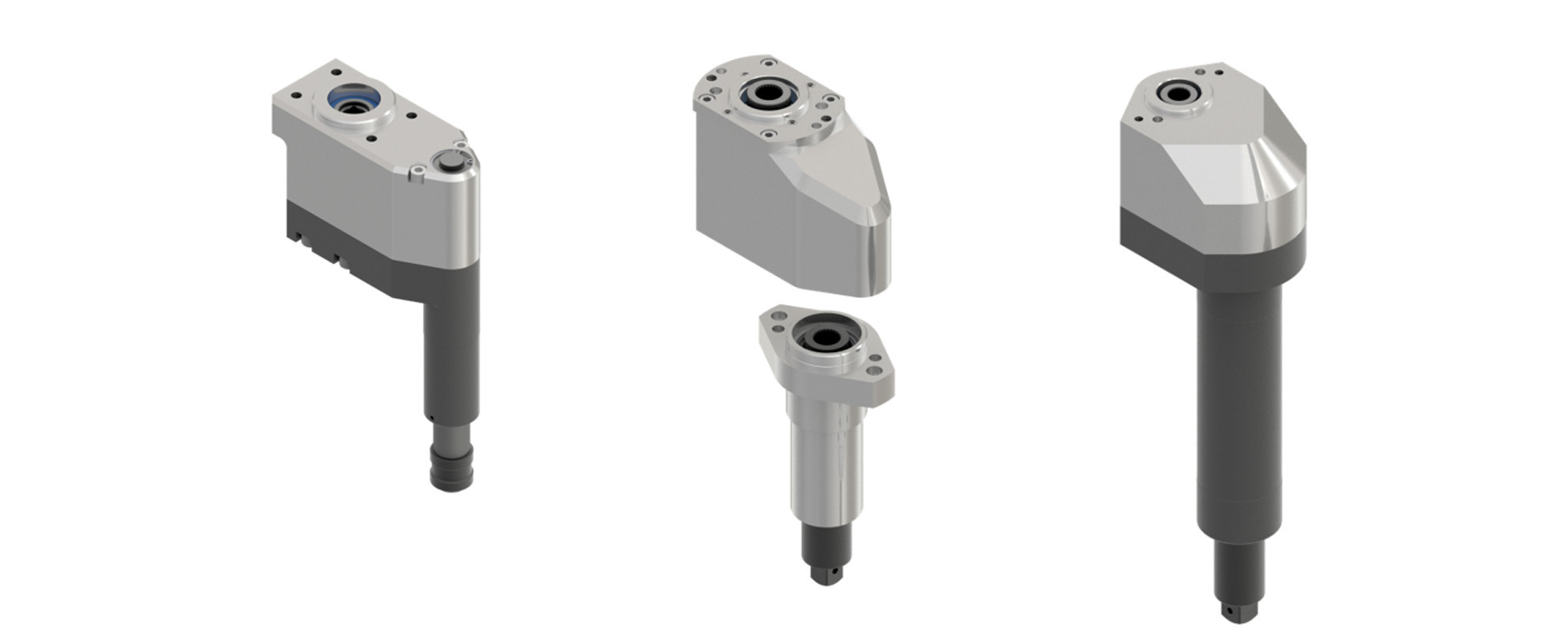

Offsetabtriebe ermöglichen eine seitlich versetzte Drehmomentübertragung bei beengten Platzverhältnissen. Durch ihre kompakte Bauweise lassen sich auch schwer zugängliche Schraubstellen präzise und zuverlässig erreichen. Sie bieten maximale Flexibilität bei der Integration in automatisierte Montageanlagen und sorgen für effiziente, prozesssichere Schraublösungen.

Drehmomentbereich

Vierkant, Schnellwechselfunktion, Hub:

1. BG4: 30 Nm – 150 Nm

2. BG5: 100 Nm – 500 Nm

2. BG5: 100 Nm – 500 Nm

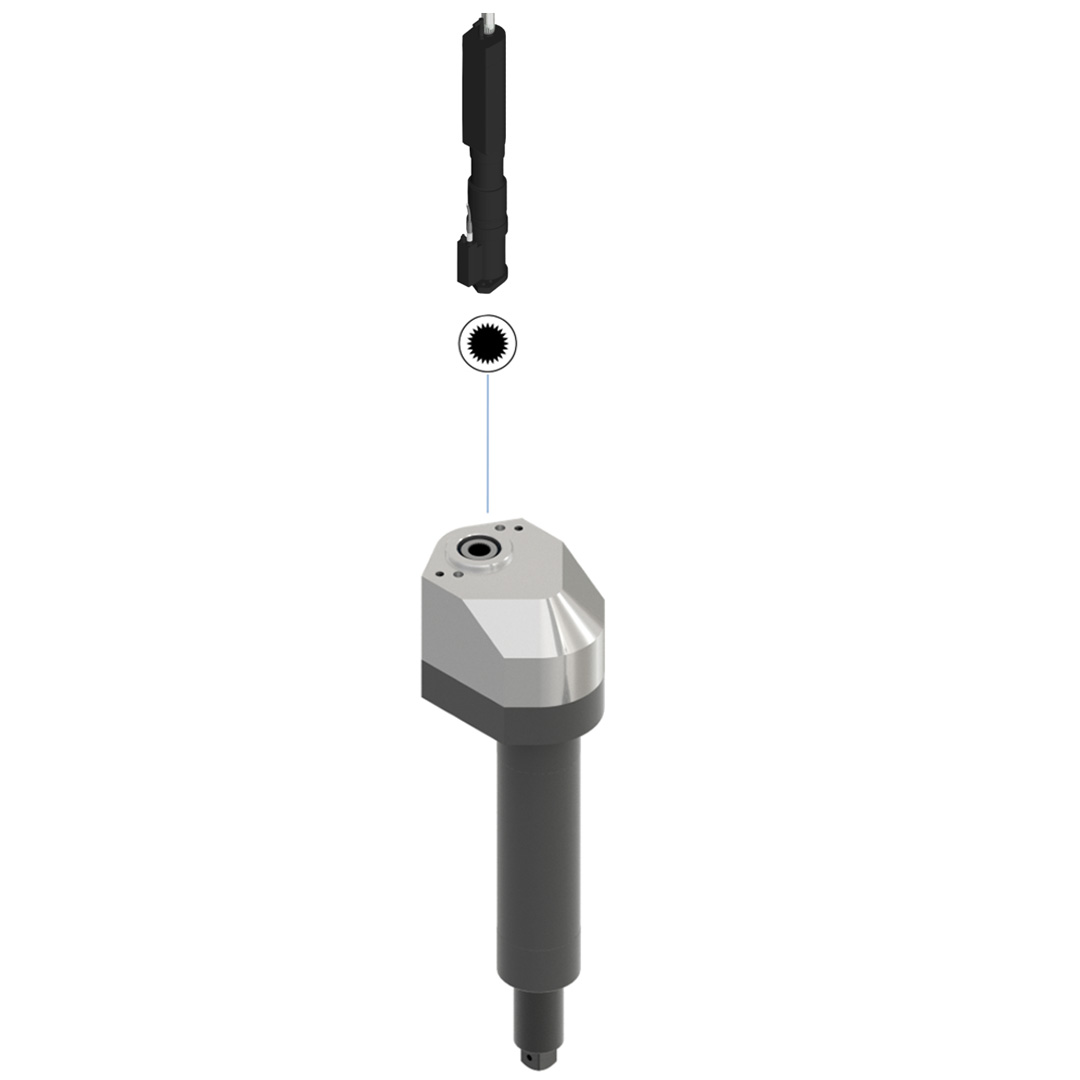

Offsetabtriebe für

– ErgoSpin VArioLine + Abtriebsadapter: bis 146 Nm

– Einbauspindel BG4 mit Messwertgeber: bis 150 Nm

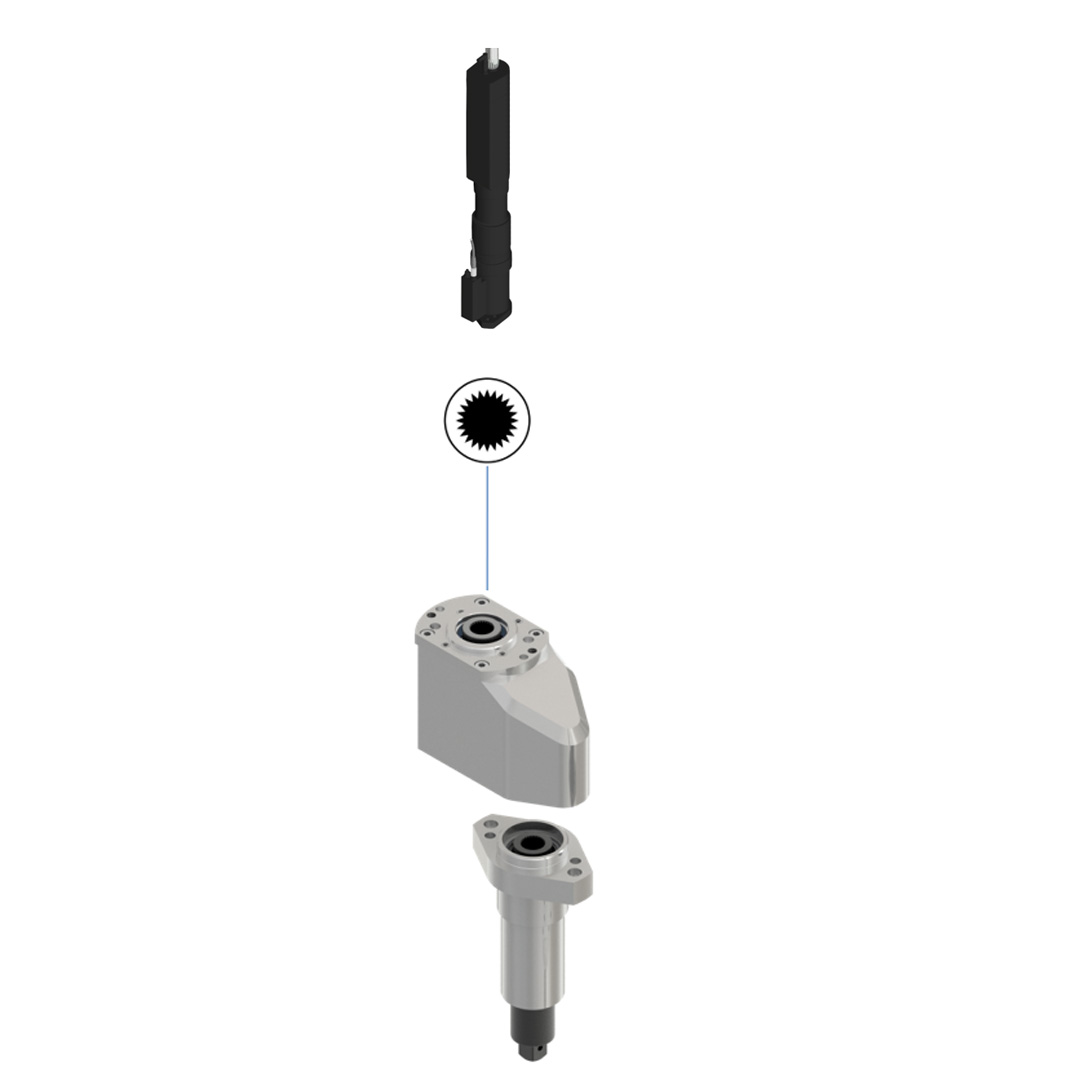

Offsetabtriebe mit Geradabtrieb für

– Einbauspindel BG5 mit Messwertgeber: bis 500 Nm

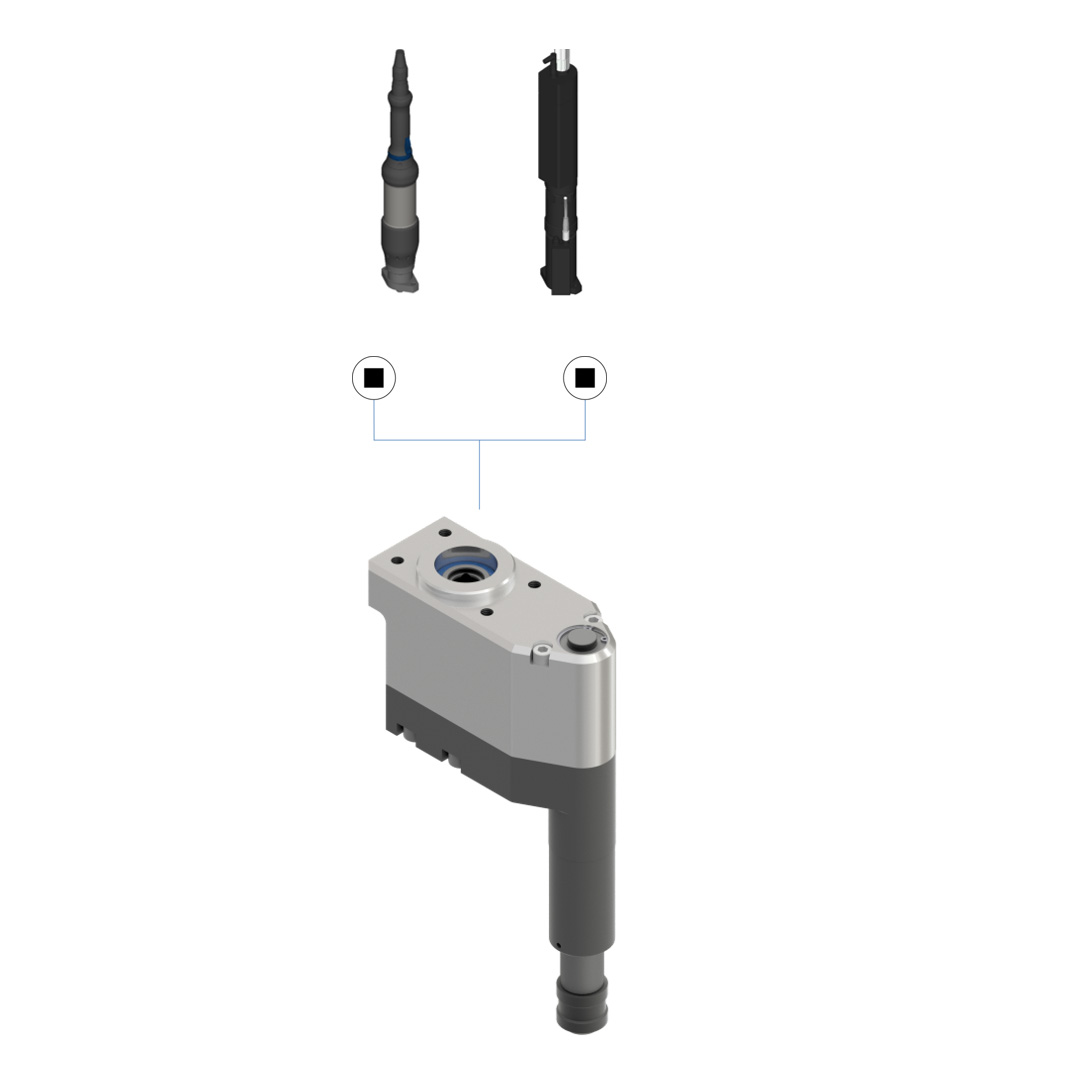

Offsetabtriebe für

– Einbauspindel BG5 mit Messwertgeber: 500 Nm

Produktvorteile

Systemdesign & Flexibilität

Kompakte für schwer zugängliche Schraubpunkte und beengte Bauräume

Anpassbare Ausführungen für unterschiedliche Drehmomentbereiche und Einbausituationen

Flexible Integration in unterschiedliche Maschinen- und Anlagenkonzepte

Leistung & Ergonomie

Effiziente Drehmomentübertragung trotz versetzter Abtriebsachse

Präziser Lauf und geringes Spiel für zuverlässige Bewegungen

Prozessintegration & Betriebssicherheit

Robuste Konstruktion für langlebigen, warungsarmen Betrieb

Hochwertige Materialien für maximale Belastbarkeit

Varianten

Abtrieb für
Bezeichnung
max. Antriebsmoment
max. Abtriebsmoment
Abtriebssgröße
Schraubspindel Baugröße 4
4O90 H50 4kt-1/2 A191
150 Nm
90 Nm
4kt-1/2
Schraubspindel Baugröße 4
4O150 HADRP H50 6kt-26 6kt-5/16 A167 i=1
150 Nm
150 Nm
6kt-26 6kt-5/16
Schraubspindel Baugröße 4
4O90 H25 NA 6kt-7/16 A113
150 Nm
90 Nm
6kt-7/16
Schraubspindel Baugröße 5
5O1000 H80 4kt-1 A386
500 Nm
1010 Nm
4kt-1
Schraubspindel Baugröße 5
5O660 H0 W22
500 Nm
660 Nm
W22
Schraubspindel Baugröße 5
5O870 H0 W27
500 Nm
870 Nm
W27
Schraubspindel Baugröße 5
5O700 HAD SWF D5kt-36 H40
500 Nm
700 Nm
D5kt-36
