Planetengetriebe
Zurück
Vor

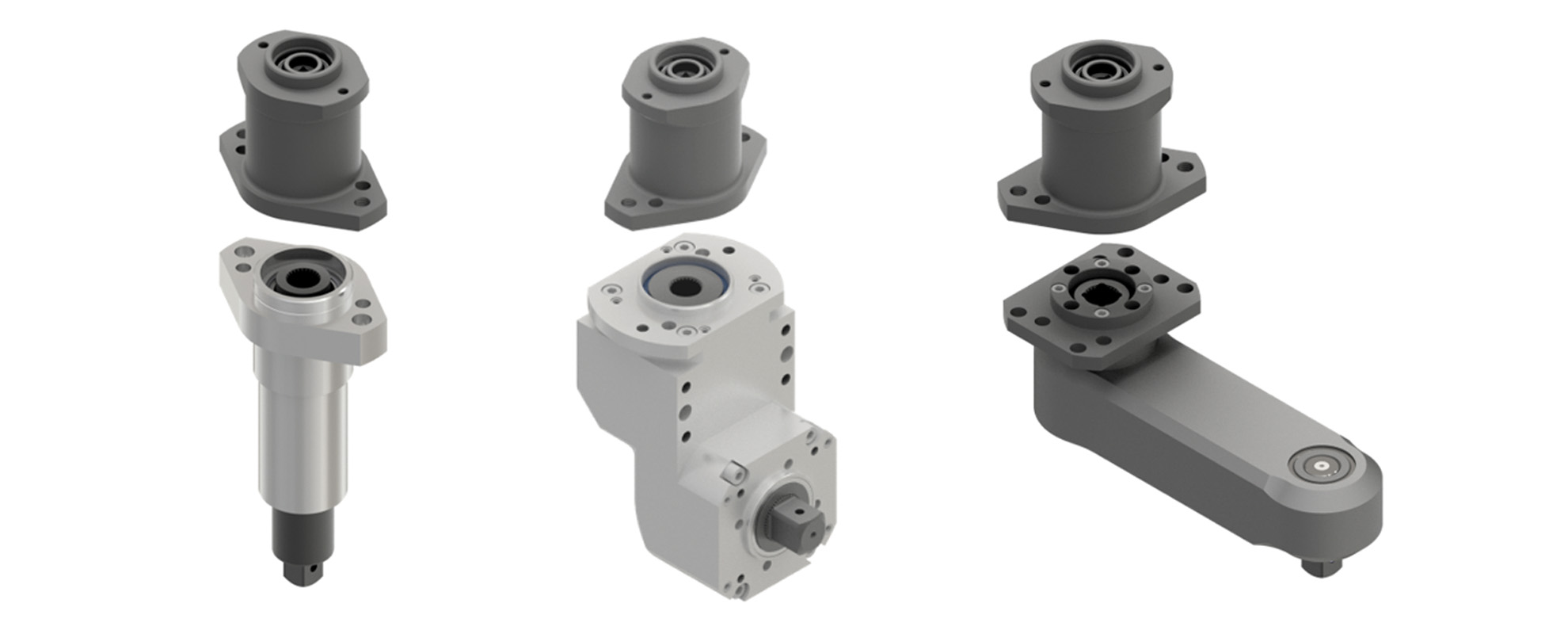

Planetengetriebe bieten eine hohe Leistungsdichte und übertragen große Drehmomente bei minimalem Bauraum. Durch die gleichmäßige Lastverteilung arbeiten sie besonders effizient, laufruhig und verschleißarm. Unsere präzise gefertigten Getriebe mit verschiedenen Übersetzungen, Flansch- und Wellenvarianten lassen sich optimal in Automatisierungs‑, Handling‑ und Sondermaschinen integrieren.

Drehmomentbereich

1. mit Vierkant, Schnellwechselfunktion, Hub (BG4): 30 Nm – 150 Nm

2. mit Winkelkopf (BG4): 30 Nm – 150 Nm

3. mit Flachabtrieb (BG4): 45 Nm – 150 Nm

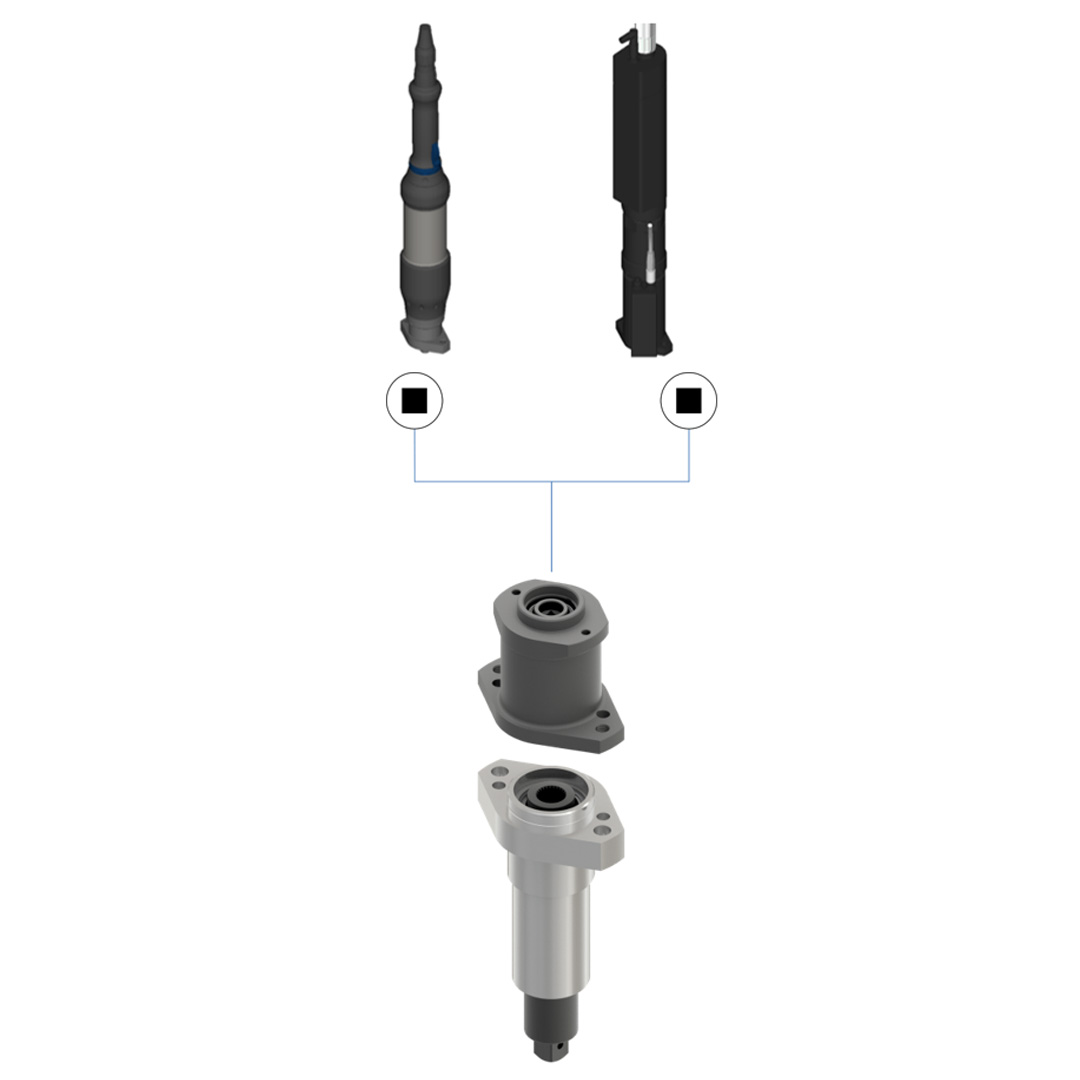

Geradabtriebe mit Planetengetriebe für

– ErgoSpin VarioLine + Abtriebsadapter: bis 146 Nm

– Einbauspindel BG4 mit Messwertgeber: bis 150 Nm

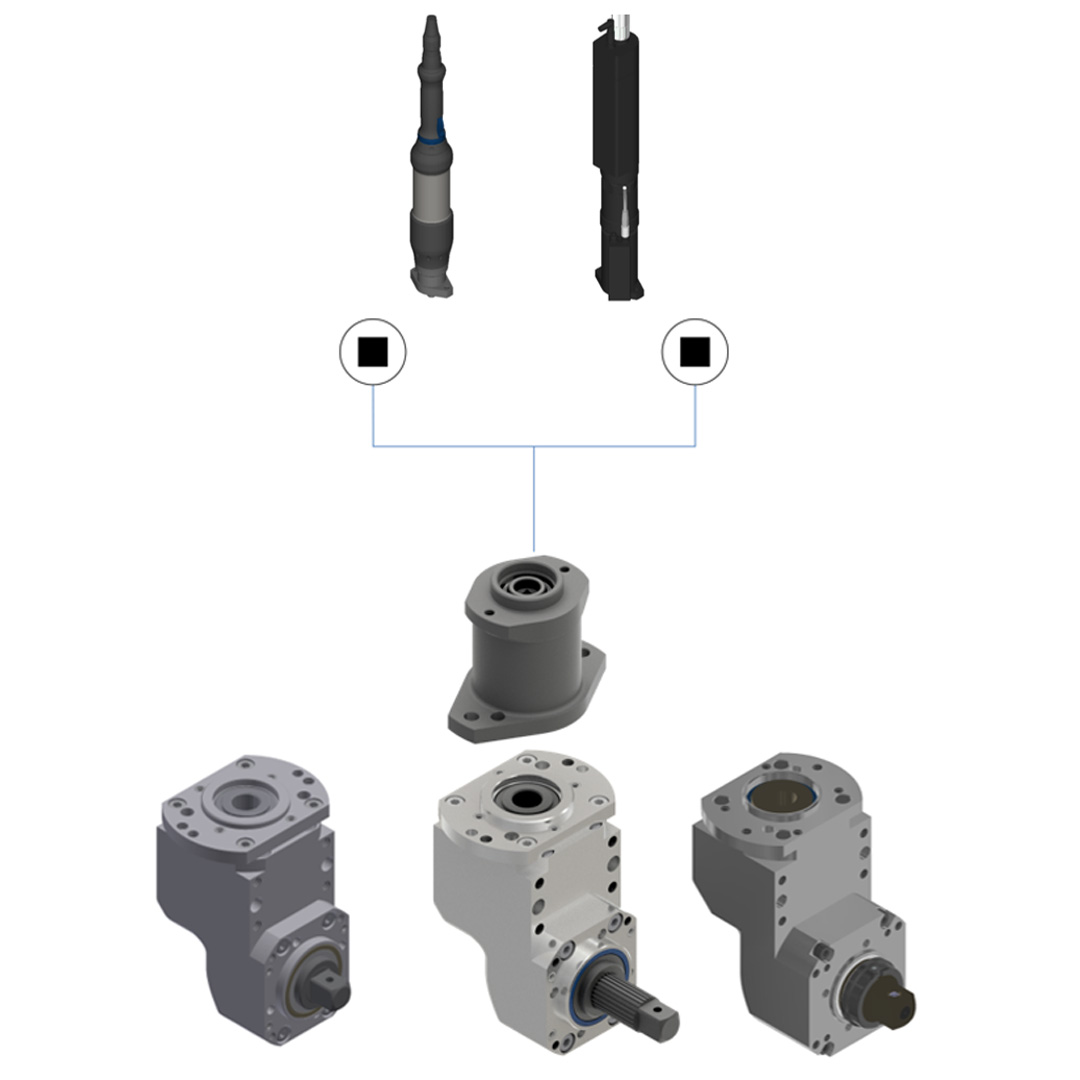

Winkelköpfe mit Planetengetriebe für

– ErgoSpin VarioLine + Abtriebsadapter: bis 146 Nm

– Einbauspindel BG4 mit Messwertgeber: bis 150 Nm

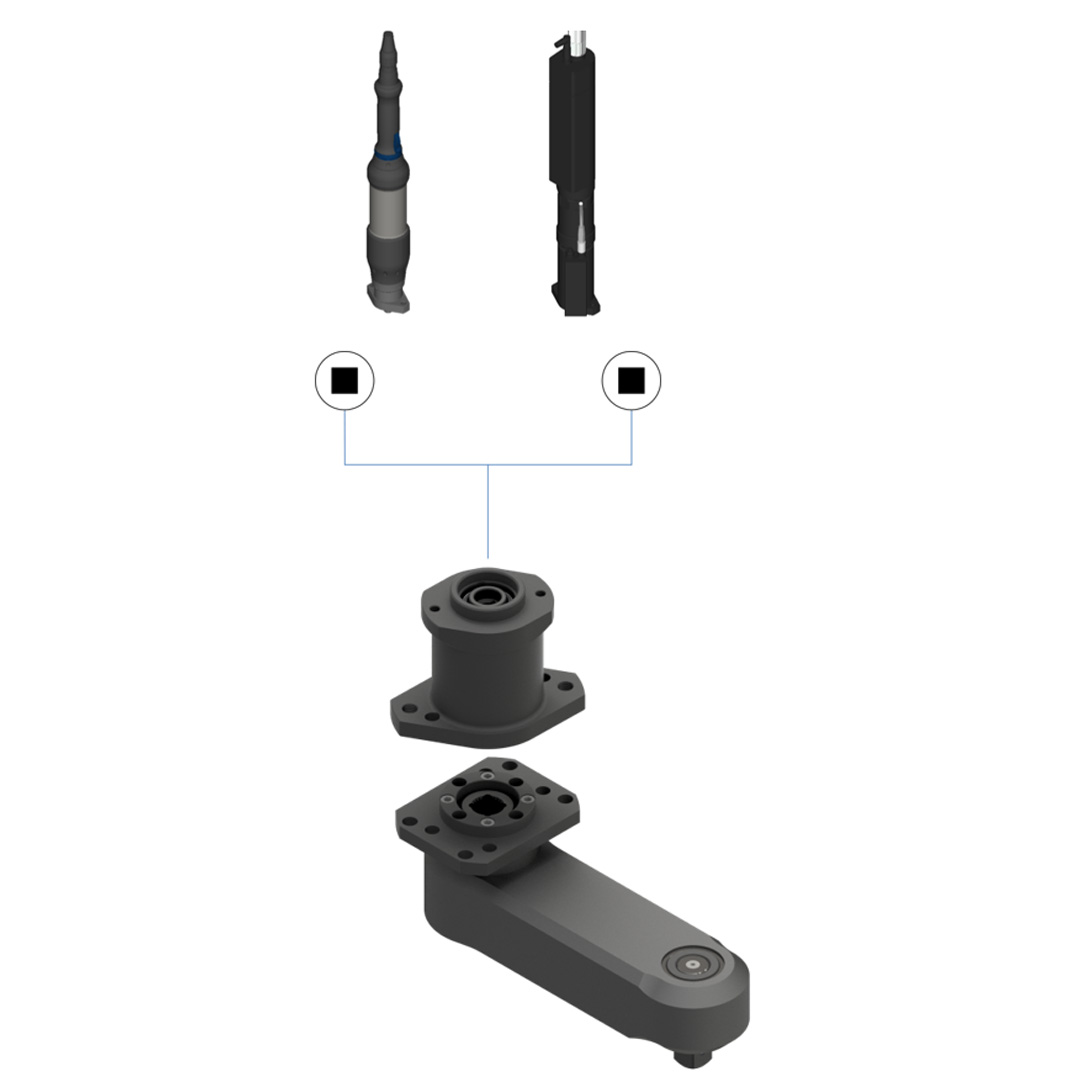

Multiplier Flachabtrieb mit Planetengetriebe für

– ErgoSpin VarioLine + Abtriebsadapter: bis 146 Nm

– Einbauspindel BG4 mit Messwertgeber: bis 150 Nm

Produktvorteile

Systemdesign & Flexibilität

Kompakte Bauform für enge Einbauräume

Modulares Design für vielfältige Schnittstellen und Übersetzungen

Flexible Integration in unterschiedliche Maschinen- und Anlagenkonzepte

Leistung & Ergonomie

Hohe Leistungsdichte durch optimiertes Planetenprinzip

Präziser Lauf und geringes Spiel für zuverlässige Bewegungen

Hoher Wirkungsgrad für effiziente Anwendungen

Prozessintegration & Betriebssicherheit

Robuste Konstruktion für langlebigen, warungsarmen Betrieb

Hochwertige Materialien für maximale Belastbarkeit

Varianten

Getrieb für
Bezeichnung
max. Antriebsmoment
max. Abtriebsmoment
Abtriebssgröße
Schraubspindel Baugröße 4
4P500 W22
150 Nm
500 Nm
W22
Schraubspindel Baugröße 4
4P760 W27
150 Nm
760 Nm
W27
