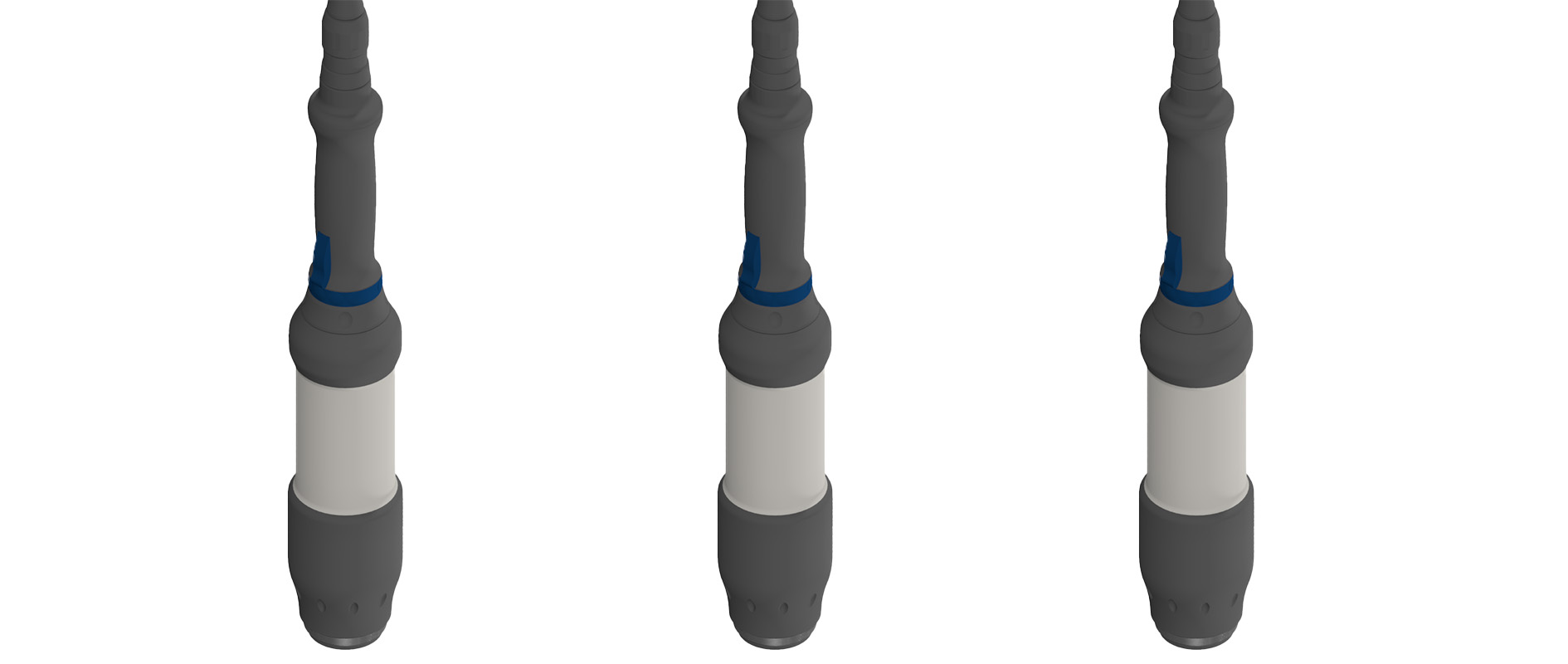

Bosch Rexroth ErgoSpin ESV 146

In den folgenden Übersichten finden Sie eine Vielzahl von Varianten, die mit den verschiedenen Handschraubern ErgoSpin ESV 146 von Bosch Rexroth kompatibel sind.
Diese Varianten decken Leistungsstufen von 230 Nm über 300 Nm bis hin zu 420 Nm ab.
In den jeweiligen Tabellen sind die kaufmännischen und technischen Kennzahlen aufgeführt, die je nach Anforderung zu beachten sind.

Variantenübersicht Winkelköpfe für Handschrauber

Varianten bis 230Nm

Technische Daten

Antriebsmoment Handschrauber: max. 146Nm

Antriebsgröße Winkelkopf: DIN5480-W17x0,8mmx20mm

Wirkungsgrad Winkelkopf: 96%

Abtriebsdrehzahl Handschrauber: 420 1/min

jh-ANr.
jh-Code
Arbeitsbereich
Übersetzung
Abtriebseite

max. Abtriebsdrehzahl

Abtriebseite

Variante

Abtriebseite

Abtriebsgröße

106969
4W230 4kt-3/4 ESV
46Nm - 230Nm
1,67
251,49 1/min
Vierkant
4kt-3/4 Zoll
106988
4W230 SWAW 4kt-3/4 ESV
46Nm - 230Nm
1,67
251,49 1/min
Schnellwechsel-Abtriebswelle
4kt-3/4 Zoll
107236
4W230 C SWAW D5kt-21 ESV
46Nm - 230Nm
1,67
251,49 1/min
Kompaktbauweise

mit Schnellwechsel-Abtriebswelle

D5kt-21 Zoll
106311
4W230 H40 4kt-3/4 ESV
46Nm - 230Nm
1,67
251,49 1/min
Hub 40mm
4kt-3/4 Zoll
107076
4W230 H40 SWF 4kt-3/4 ESV
46Nm - 230Nm
1,67
251,49 1/min
Hub 40mm

mit Schnellwechselfutter

4kt-3/4 Zoll
106396
4W230 HAD 6kt-27 ESV
46Nm - 230Nm
1,67
251,49 1/min
Hold and Drive
6kt-27 Zoll
106189
4W230 HAD SWF D5kt-21 ESV
46Nm - 230Nm
1,67
251,49 1/min
Hold and Drive

mit Schnellwechselfutter

D5kt-21 Zoll

Varianten bis 300Nm

Technische Daten

Antriebsmoment Handschrauber: max. 146Nm

Antriebsgröße Winkelkopf: DIN5480-W17x0,8mmx20mm

Wirkungsgrad Winkelkopf: 96%

Abtriebsdrehzahl Handschrauber: 420 1/min

jh-ANr.
jh-Code
Arbeitsbereich
Übersetzung
Abtriebseite

max. Abtriebsdrehzahl

Abtriebseite

Variante

Abtriebseite

Abtriebsgröße

104033
4W300 4kt-3/4 ESV
60Nm - 300Nm
2,125
197,64 1/min
Vierkant
4kt-3/4 Zoll
106801
4W300 SWAW 4kt-3/4 ESV
60Nm - 300Nm
2,125
197,64 1/min
Schnellwechsel-Abtriebswelle
4kt-3/4 Zoll
105248
4W300 C SWAW D5kt-25 ESV
60Nm - 300Nm
2,125
197,64 1/min
Kompaktbauweise

mit Schnellwechsel-Abtriebswelle

D5kt-25 Zoll
106830
4W300 H40 4kt-3/4 ESV
60Nm - 300Nm
2,125
197,64 1/min
Hub 40mm
4kt-3/4 Zoll
106843
4W300 H40 4kt-3/4 ESV
60Nm - 300Nm
2,125
197,64 1/min
Hub 40mm
4kt-3/4 Zoll
106881
4W300 HAD 6kt-27 ESV
60Nm - 300Nm
2,125
197,64 1/min
Hold and Drive
6kt-27 Zoll
106896
4W300 HAD SWF D5kt-21 ESV
60Nm - 300Nm
2,125
197,64 1/min
Hold and Drive

mit Schnellwechselfutter

D5kt-21 Zoll

Varianten bis 420Nm

Technische Daten

Antriebsmoment Handschrauber: max. 146Nm

Antriebsgröße Winkelkopf: DIN5480-W17x0,8mmx20mm

Wirkungsgrad Winkelkopf: 96%

Abtriebsdrehzahl Handschrauber: 420 1/min

jh-ANr.
jh-Code
Arbeitsbereich
Übersetzung
Abtriebseite

max. Abtriebsdrehzahl

Abtriebseite

Variante

Abtriebseite

Abtriebsgröße

85566
4W420 4kt-3/4 ESV
84Nm - 420Nm
3
140 1/min
Vierkant
4kt-3/4 Zoll
85567
4W420 SWAW 4kt-3/4 ESV
84Nm - 420Nm
3
140 1/min
Schnellwechsel-Abtriebswelle
4kt-3/4 Zoll
85572
4W420 C SWAW D5kt-36 ESV
84Nm - 420Nm
3
140 1/min
Kompaktbauweise

mit Schnellwechsel-Abtriebswelle

D5kt-36 Zoll
85568
4W420 H40 4kt-3/4 ESV
84Nm - 420Nm
3
140 1/min
Hub 40mm
4kt-3/4 Zoll
85569
4W420 H40 SWF 4kt-3/4 ESV
84Nm - 420Nm
3
140 1/min
Hub 40mm

mit Schnellwechselfutter

4kt-3/4 Zoll
85570
4W420 HAD 6kt-27 ESV
84Nm - 420Nm
3
140 1/min
Hold and Drive
6kt-27 Zoll
88962
4W420 HAD SWF D5kt-32 ESV
84Nm - 420Nm
3
140 1/min
Hold and Drive

mit Schnellwechselfutter

D5kt-32 Zoll
