Winkelköpfe Zubehör
Unser Portfolio umfasst eine große Auswahl an Entklemmeinheiten, die individuell auf Handschrauber und Schraubspindeln verschiedenster Schraubtechnikhersteller abgestimmt sind. Ergänzend dazu bieten wir pneumatische oder elektrische Betätiger, die passende elektrische Steuerung sowie die zugehörigen Leitungen an – alles aus einer Hand.
Variantenübersicht
Bezeichnung
Beschreibung

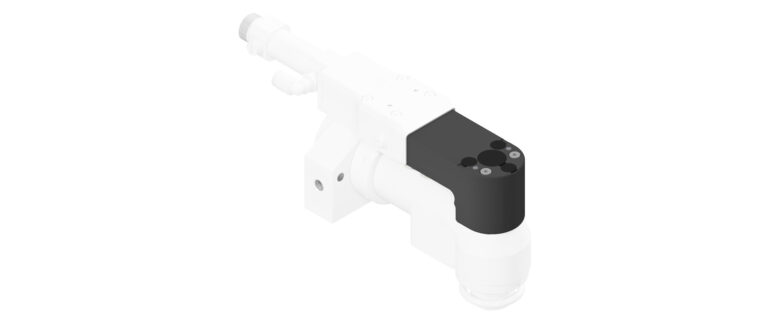

Die Entklemmeinheit löst durch eine mechanische Schaltkulisse die Verspannung des Gegnhalterbits nach dem Schraubvorgang. Die mechanische Schaltkulisse kann pneumatisch mittels Zylinder, elektrisch mittels Hubmagnet oder werkerseitig mittels bowdenzugbetätigtem Handhebel betätigt werden. Die Entklemmeinheit wird rückseitig am Winkelkopf befestigt und kann bei Bedarf auch nachgerüstet werden.
Die Betätigung für die Entklemmeinheit der HAD Winkelköpfe 4W2x, 4W3x und 4W4x aktiviert die mechanische Schaltkulisse. Diese sind als elektrische, pneumatische oder manuelle Betätigungen verfügbar.
Die elektrische Steuerung für die elektrische Betätigung der Entklemmeinheit. Der Hubmagnet wird durch die Steuerung für eine Sekunde bestromt, egal wie lange das 24 V DC Startsignal anliegt. Nach jeder Bestromung des Hubmagneten kommt es zu einer 6-sekündigen Einschaltverzögerung bis dieser erneut ausgelöst werden kann (Schutz vor Überlastung).
Leitung M12, 4polig, S-Kodiert für die Verbindung von elektrische Betätigung und Steuerung der Entklemmeinheit.
Eine Antriebsverlängerung für die Winkelköpfe 4Wx mit einer Länge von 160nn - 250mm.
Der Schutz aus elastischem Kunststoff passend für den Winkelkopf besitzt eine hohe Verschleiß- und Abriebsfestigkeit. Er schützt das Winkelkopfgehäuse insbesondere bei beengten Schraubstellen vor Beschädigungen .
