Funktion

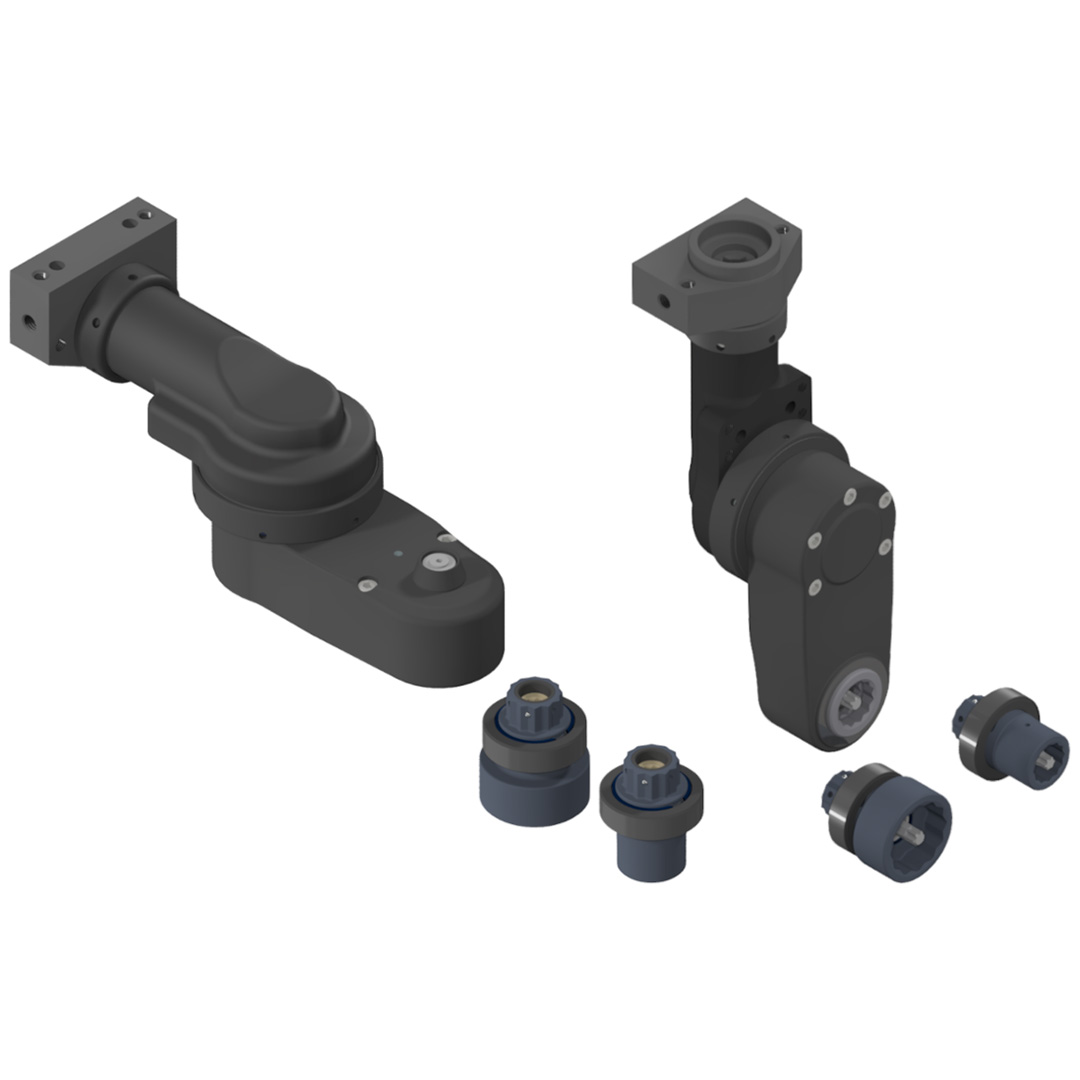

Der Flachabtrieb 4WF560 HAD ermöglicht die Drehmomentübertragung auf Schraubstellen bei beengten Platzverhältnissen. Durch die kompakte Flachbauweise mit einem Achsversatz von 104 mm und die integrierte Winkelumlenkung durch den Winkelkopf kann das Drehmoment seitlich versetzt auf die Schraubstelle übertragen werden. Der Abtrieb ist für den Betrieb mit der Bosch Rexroth BG4 Schraubspindel oder dem ErgoSpin ESV146 mit Adapter ESOA146 ausgelegt und erreicht bei einem maximalen Antriebsmoment von 150 Nm ein Abtriebsmoment von bis zu 560 Nm. Zusätzlich verfügt das System über einen integrierten HAD-Gegenhalter zur kontrollierten Aufnahme von Reaktionsmomenten.

Eigenschaften
Schnittstelle Bosch Rexroth BG4
Max. Antriebsmoment 150 Nm
Max. Abtriebsmoment 560 Nm
Übersetzung i = 4,263
Wirkungsgrad ca. 91 %
Achsversatz zwischen Antriebs- und Abtriebsachse 104 mm
Abtrieb D6kt-SW24
HAD-Gegenhalter mit 6kt-5/16" Aufnahme
HAD-Bit T50, Länge 32 mm
Gegenhalter-Hub 15 mm
Lagerbock in 15°-Schritten über 360° positionierbar
Flachabtrieb um ±120° in 15°-Schritten verstellbar
Axiale Belastbarkeit bis 300 N
Gewicht ca. 8,1 kg

Verwendung
Geeignet für Schraubanwendungen mit hohen Drehmomentanforderungen und eingeschränkter Zugänglichkeit zur Schraubstelle. Der Flachabtrieb wurde für eine Achsmontage entwickelt und kommt unter anderem bei Verschraubungen von Querlenkern und Radträgern zum Einsatz. Durch die Schnellwechselfunktion können unterschiedliche Schraubwerkzeuge mit wenigen Handgriffen gewechselt werden. Der integrierte HAD-Gegenhalter unterstützt die sichere Aufnahme von Reaktionsmomenten und erhöht die Prozesssicherheit bei hochbelasteten Verschraubungen.
