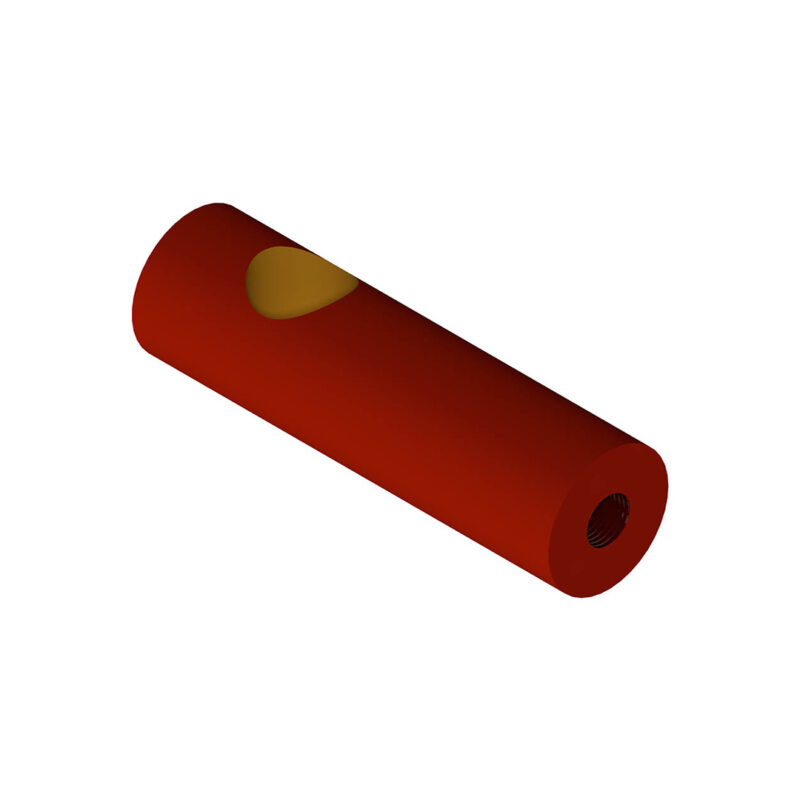

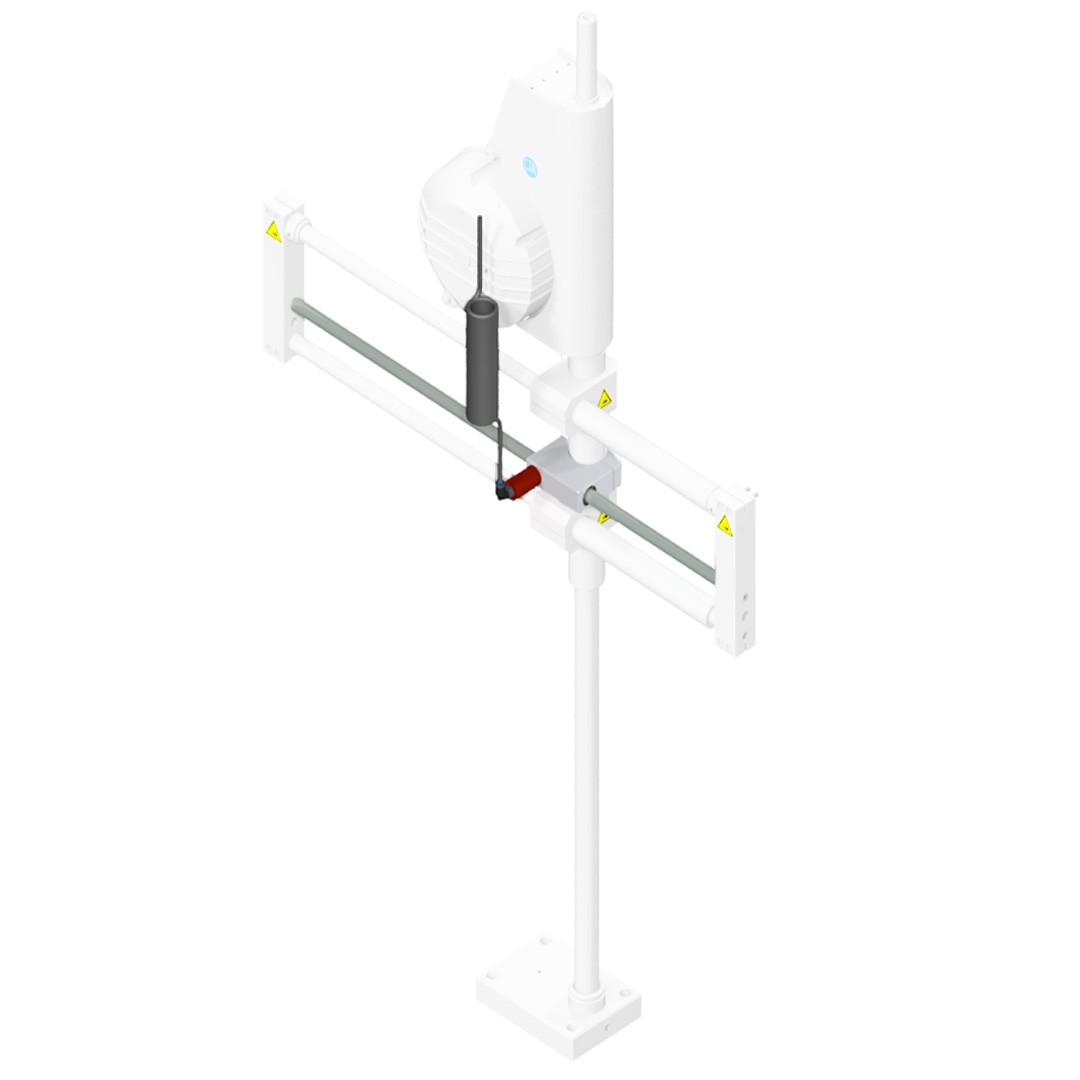

Dieses Bundle umfasst eine Klemmeinheit und eine Klemmpatrone zur sicheren Fixierung einer Position am Horizontalauszug des handy-flex. Die Lösung ist für den industriellen Einsatz konzipiert und darf nicht als dynamische Bremse verwendet werden. Klemmeinheit Die Klemmeinheit wird am handy-flex angebracht und dient zur pneumatischen Fixierung einer Position. Sie arbeitet mit einer Klemmpatrone, die auf einer Welle geklemmt wird. Die Einheit ist für den Anbau an handy-flex-Systeme vorgesehen und sorgt für eine stabile und präzise Fixierung. Klemmpatrone Die Klemmpatrone wird pneumatisch betätigt und klemmt über zwei Kippscheiben auf der Welle. Die Klemmung erfolgt durch Druckbeaufschlagung, wodurch eine Haltekraft von 1000 N bei 6 bar erreicht wird. Der Betriebsdruck liegt zwischen 4 und 8 bar. Die Aufnahmebohrung für die Klemmpatrone ist D24 H9. Die Klemmpatrone darf nicht als dynamische Bremse eingesetzt werden.
