Einbauvorbereitung Gelenkwelle an Hinterachsgetriebe
Aufgabenstellung
Für den Einsatz in der Fließmontage erfolgt zu Beginn die Synchronisierung des Handlingsgeräts über einen Reibradantrieb mit der Bandgeschwindigkeit. Zur exakten Fixierung wird das System anschließend über zwei Dorne am Werkstückträger (WT) abgesteckt. Daraufhin verfährt das Adaptionssystem pneumatisch in die definierte Schraubposition, um die Gelenkwelle mittels eines Offenmaulschlüssels prozesssicher am Hinterachsgetriebe zu verschrauben
Besonderheit: Offenmaulschlüssel, Reibradantrieb
Drehmoment: 120 Nm
Nutzlast: 220 kg
Handy-lift

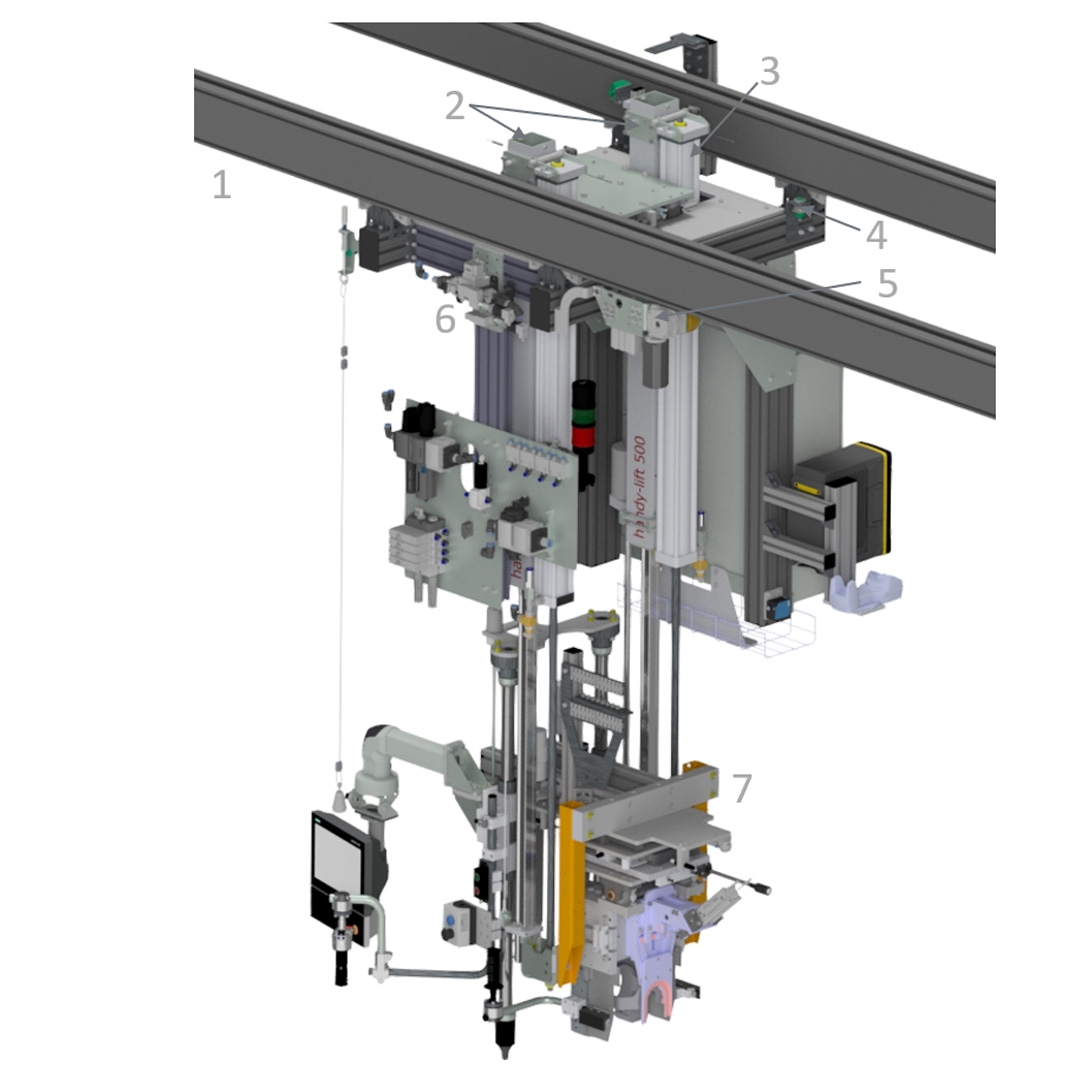

Ausstattung
Ausstattung
1
Kranbahn
2
handy-lift 500 (2x)
3
Gewichtsausgleich pneumatisch
4
Positionsabfrage
5
Reibradantrieb
6
Pneumatikausrüstung
7
Adaptionssystem

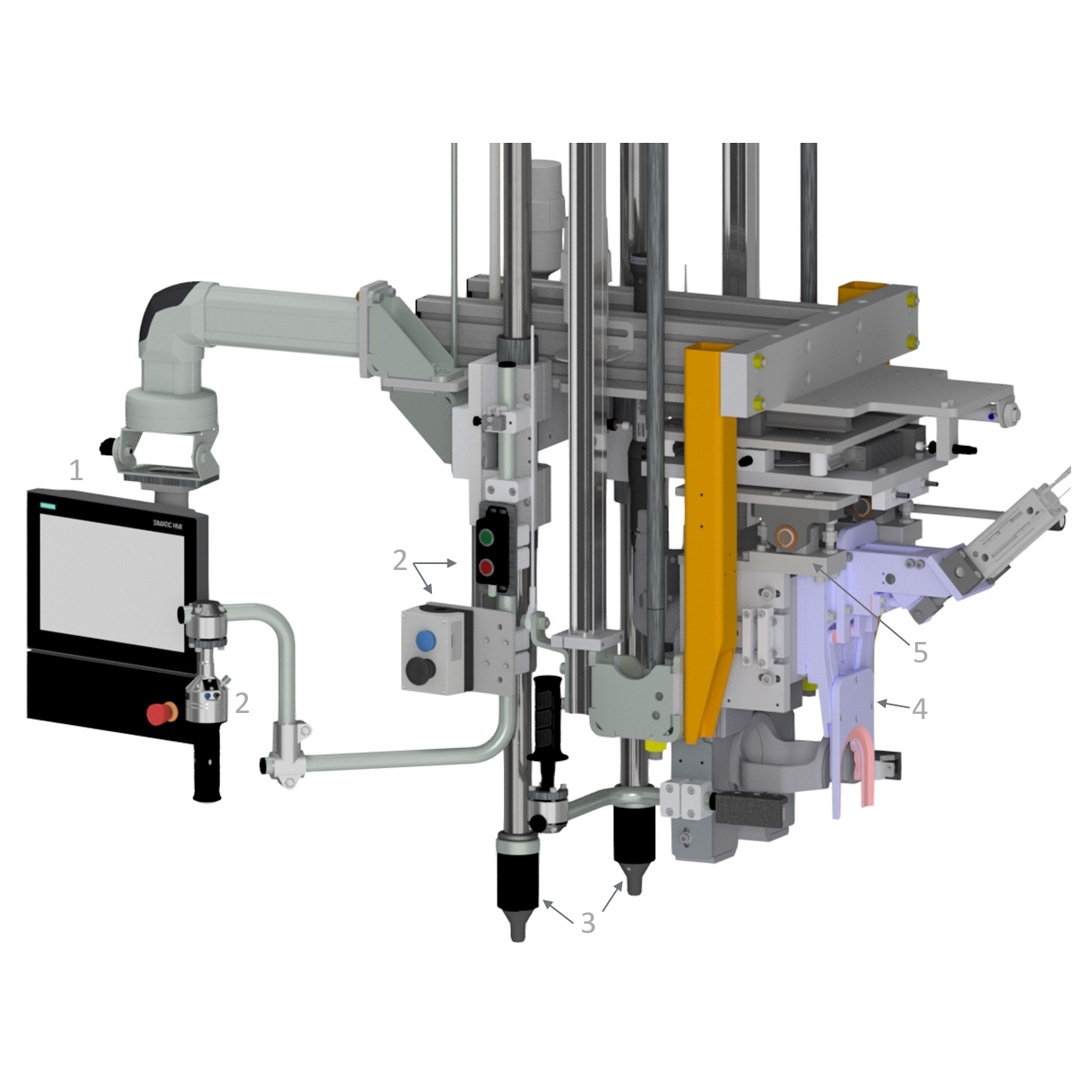

Adaptionssystem
Ausstattung
Ausstattung
1
HMI
2
Schaltergehäuse
3
Zentrierdorn mit Schutzhülse
4
Gegenhalterzunge
5
Pendelgelenk

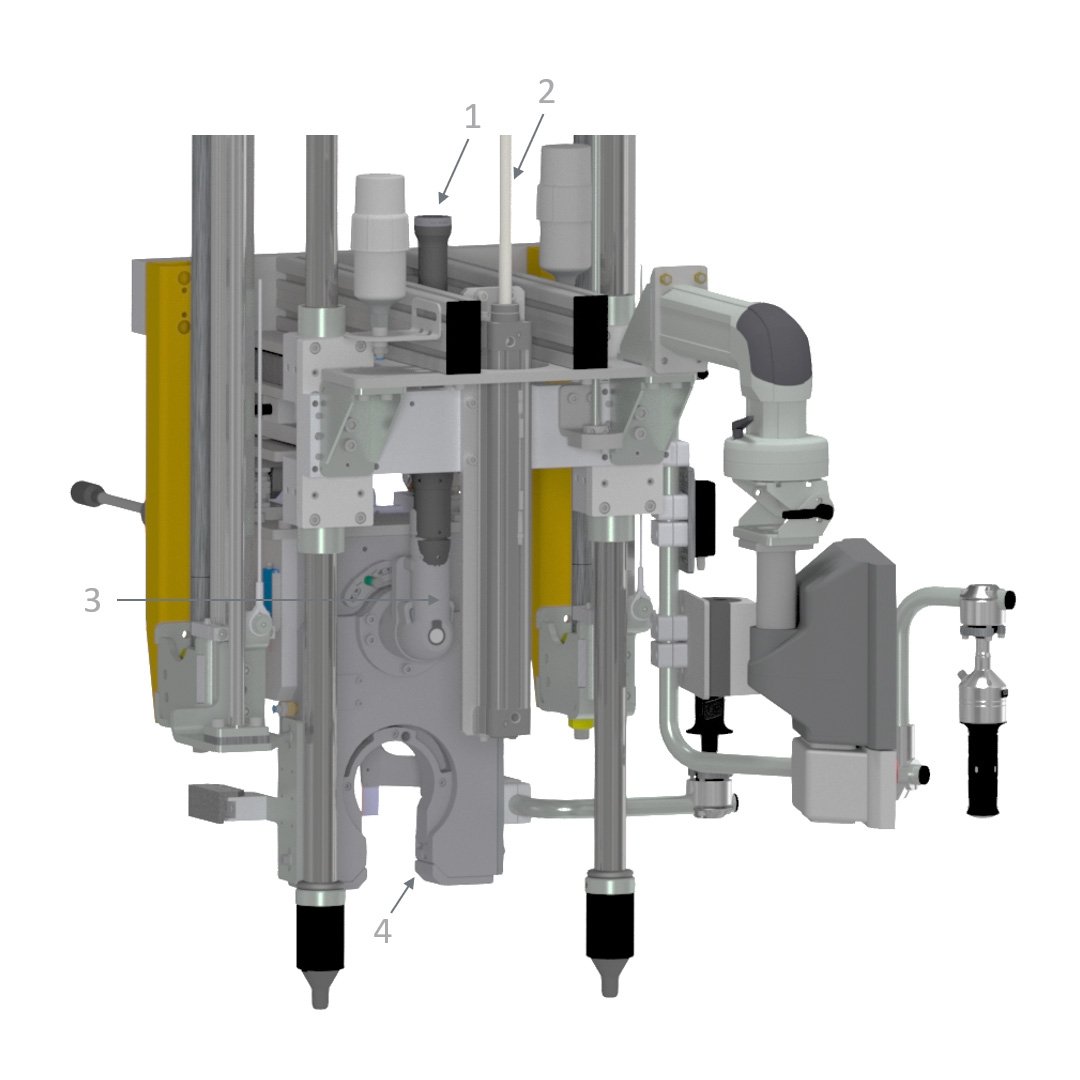

Adaptionssystem
Ausstattung
Ausstattung
1
Schraubspindel
2
Pneumatischer Zylinder für Absteckung
3
Winkelkopf
4
Offenmaulschlüssel
