Endmontage Batterie an Karosserie
Aufgabenstellung
Verschrauben der Batterie im Innenraum des Fahrzeugs. Im Fahrzeuginnenraum sind mehrere Verschraubungen mit variierendem Lochstich auszuführen. Alle Schraubpositionen müssen individuell über eine der Seitentüren zugänglich sein. Beim Ein- und Ausfahren des Schraubsystems ist sicherzustellen, dass die Fahrzeugkarosserie nicht beschädigt wird. Das erzielte Schraubergebnis ist dem Werker über ein integriertes Anzeigeelement eindeutig zu visualisieren.
Besonderheit: Elektrische Lochstichverstellung
Drehmoment: 2x 270Nm
Nutzlast: 60 kg
Handarbeitsplatz

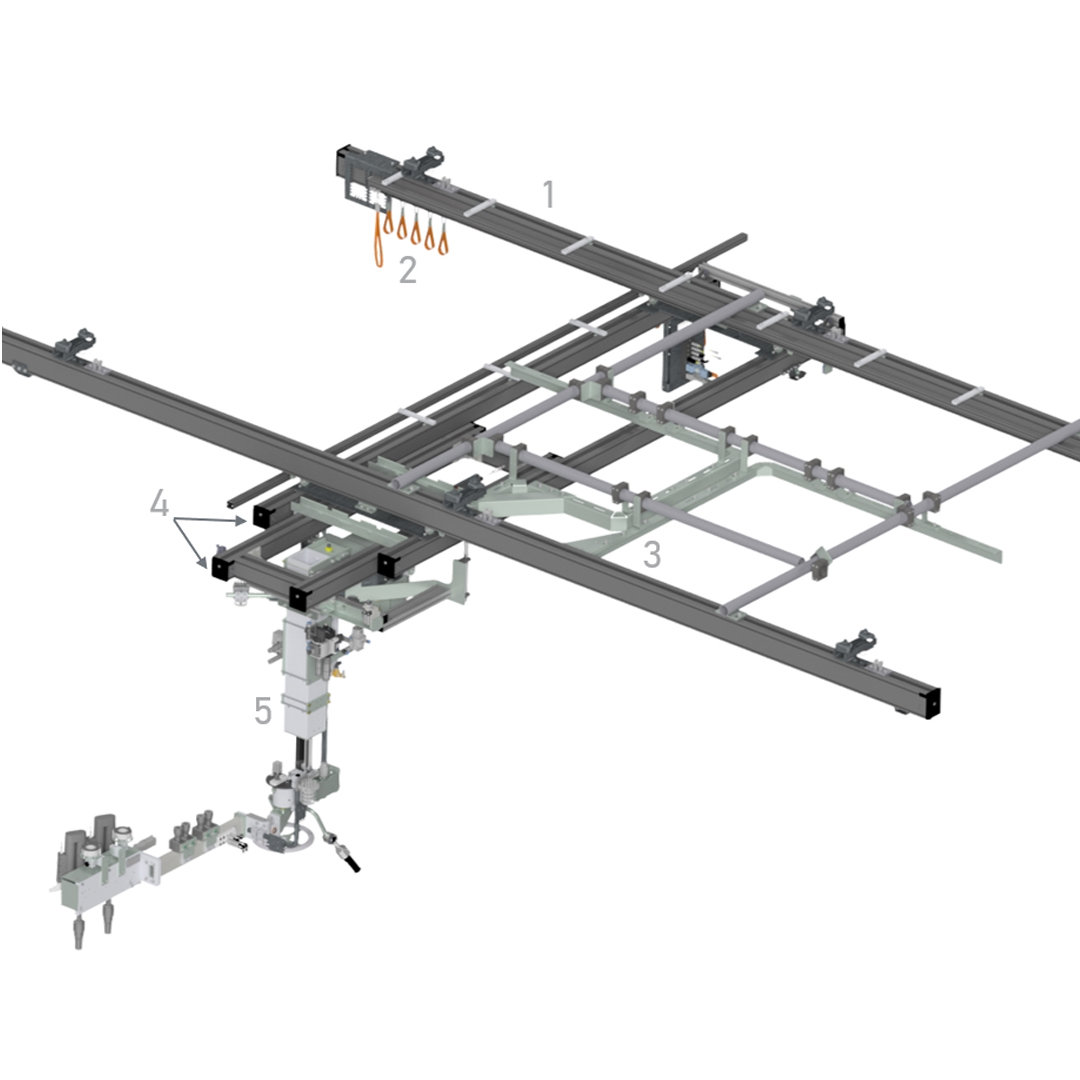

Ausstattung
Ausstattung
1
Kranbahn
2
Energieführung
3
Einfahrkulisse
4
Kranbrücke teleskopierbar
5
handy-lift 1500
handy-lift
Ausstattung
Ausstattung
1
Kulissenführung
2
Kranbrücke Verriegelung
3
Positionsabfrage Rollenhebelschalter
4
Rückzug federbelastet
5
handy-lift 1500
6
Gewichtsausgleich pneumatisch
7
Adaptionssystem handy-lift
Adaptionssystem
Ausstattung
Ausstattung
1
Bedienhandgriff Zweihand
2
Dreheinheit mit Absteckung
3
Handrad
4
Pendelgelenk
5
Stecknussköcher
6
Anzeigeelement
7
Elektrische Spindelverstellung
8
Freidrehende Hülse
