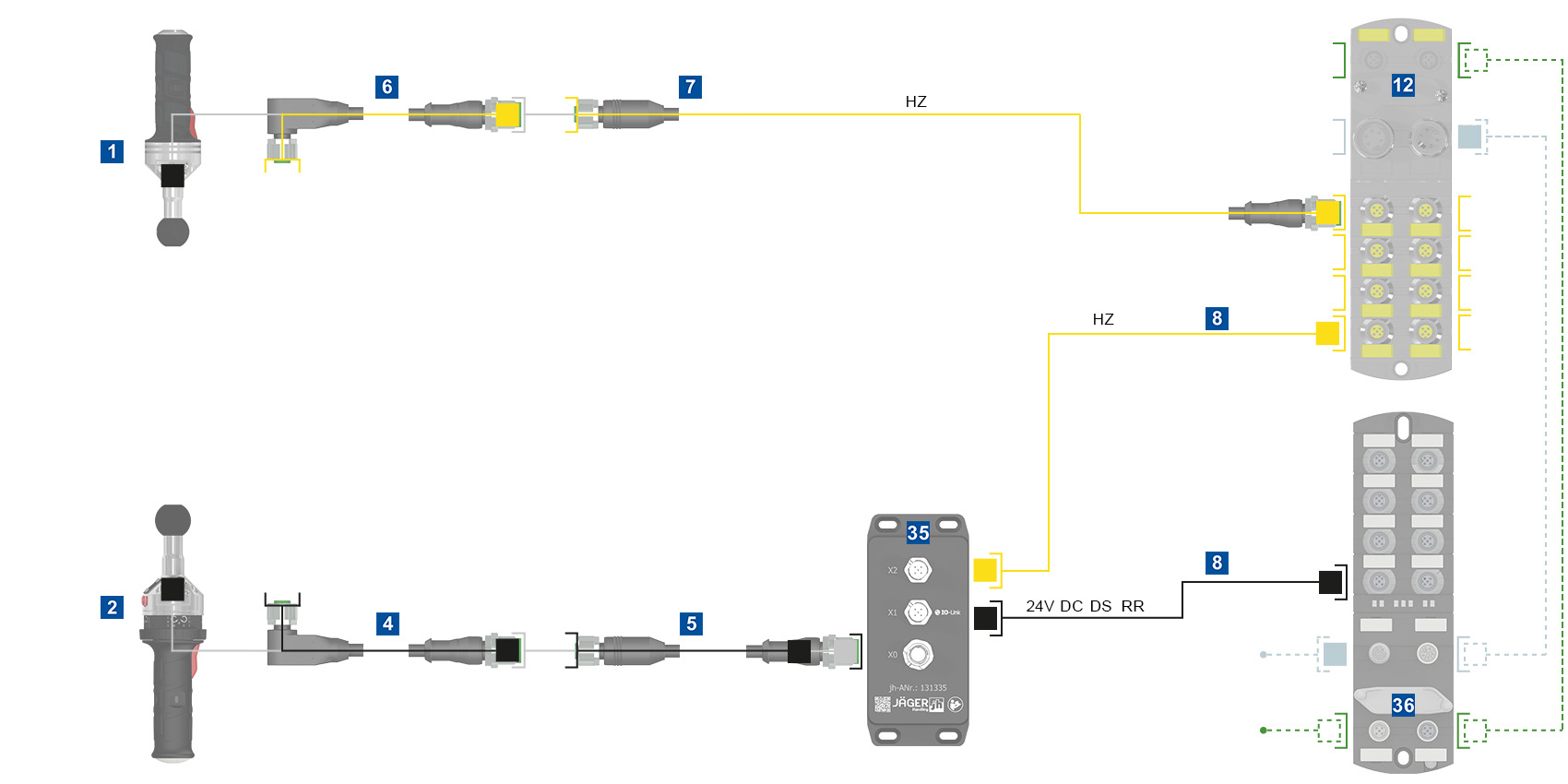

Verpaarung: EHHZRRI und THHZ

Vor

Konfigurator: Elektrisches Zubehör

Hinweis: Bei bewegten Leitungen empfehlen wir die Verbindungsleitungen vor und nach jedem Richtungswechsel zu stecken. Bei IO-Link Bedienhandgriffen sollte die Gesamtleitungslänge von 20m nicht überschritten werden.

Konfigurator: Mechanisches Zubehör

Mindestabstand: Maß "C"

Bitte beachten Sie, dass bei einer sicheren Zweihandbetätigung ein Mindestabstand von C = 550mm zwischen den Tastern einzuhalten ist. Sollte dieses Maß unterschritten werden, ist je Handgriff ein Protektor erforderlich, um das gleichzeitige Betätigen beider Taster mit Hand und Ellenbogen desselben Arms zu verhindern. Wie wird das Maß C berechnet?
