Funktion

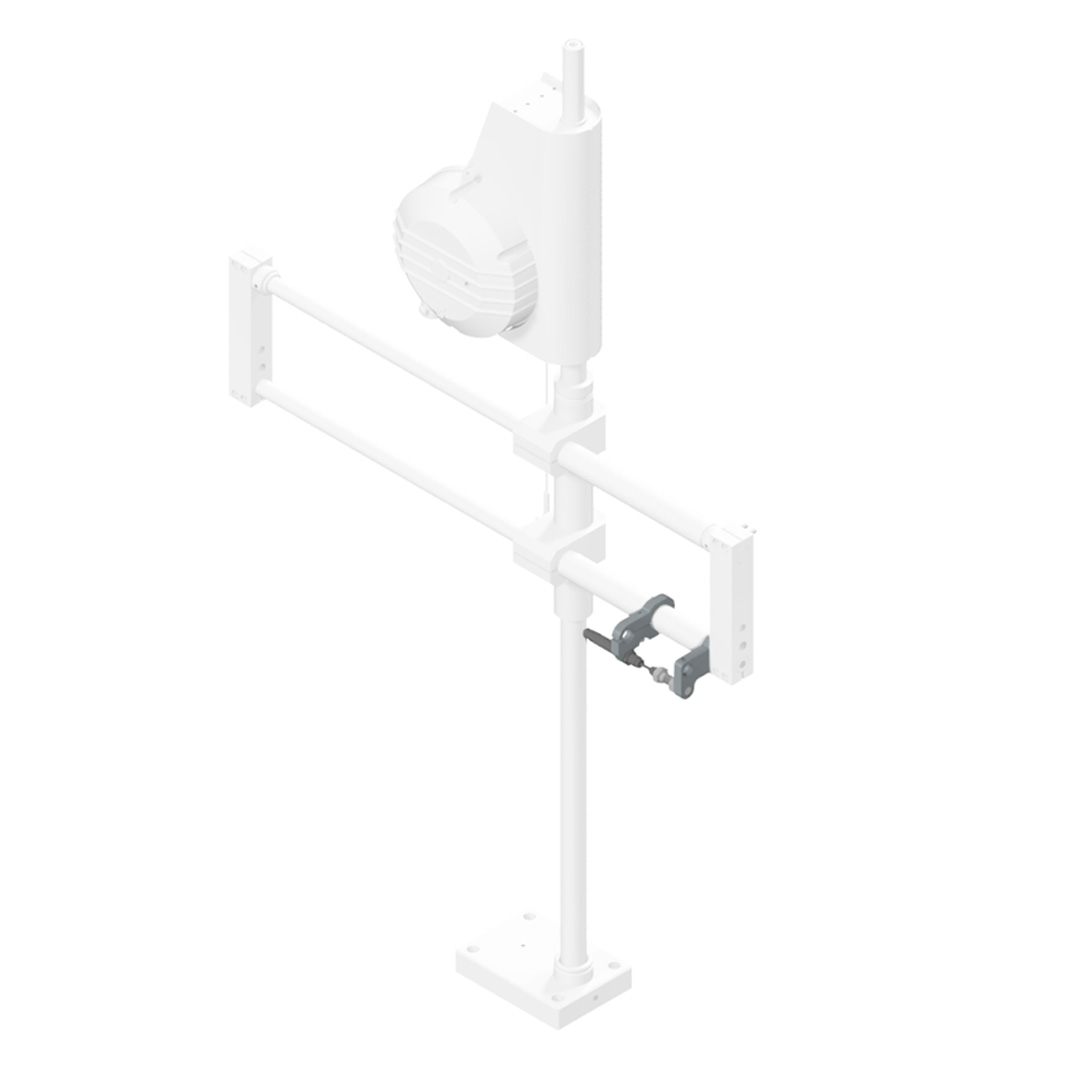

Das handy-flex 400h (heavy duty Ausführung) ist ein aufgeständertes Werkzeugführungsstativ zur Aufnahme von sehr hohen statischen Lasten und Drehmomenten. Es ermöglicht die Führung und Positionierung von Arbeitsmaschinen sowie die Aufnahme von Reaktionsmomenten in horizontaler und vertikaler Richtung.

Eigenschaften
Horizontalauszug mit dritter Führungswelle
Max. Nutzlast 860 N
Max. Reaktionsmoment Mz 1000 Nm, Mx 500 Nm, My 500 Nm
Kugelumlaufführung in allen Achsen
Horizontalachse um Vertikalachse 360° drehbar
Mit zunehmendem Hub verringern sich sowohl die maximal aufnehmbare Last als auch das Drehmoment

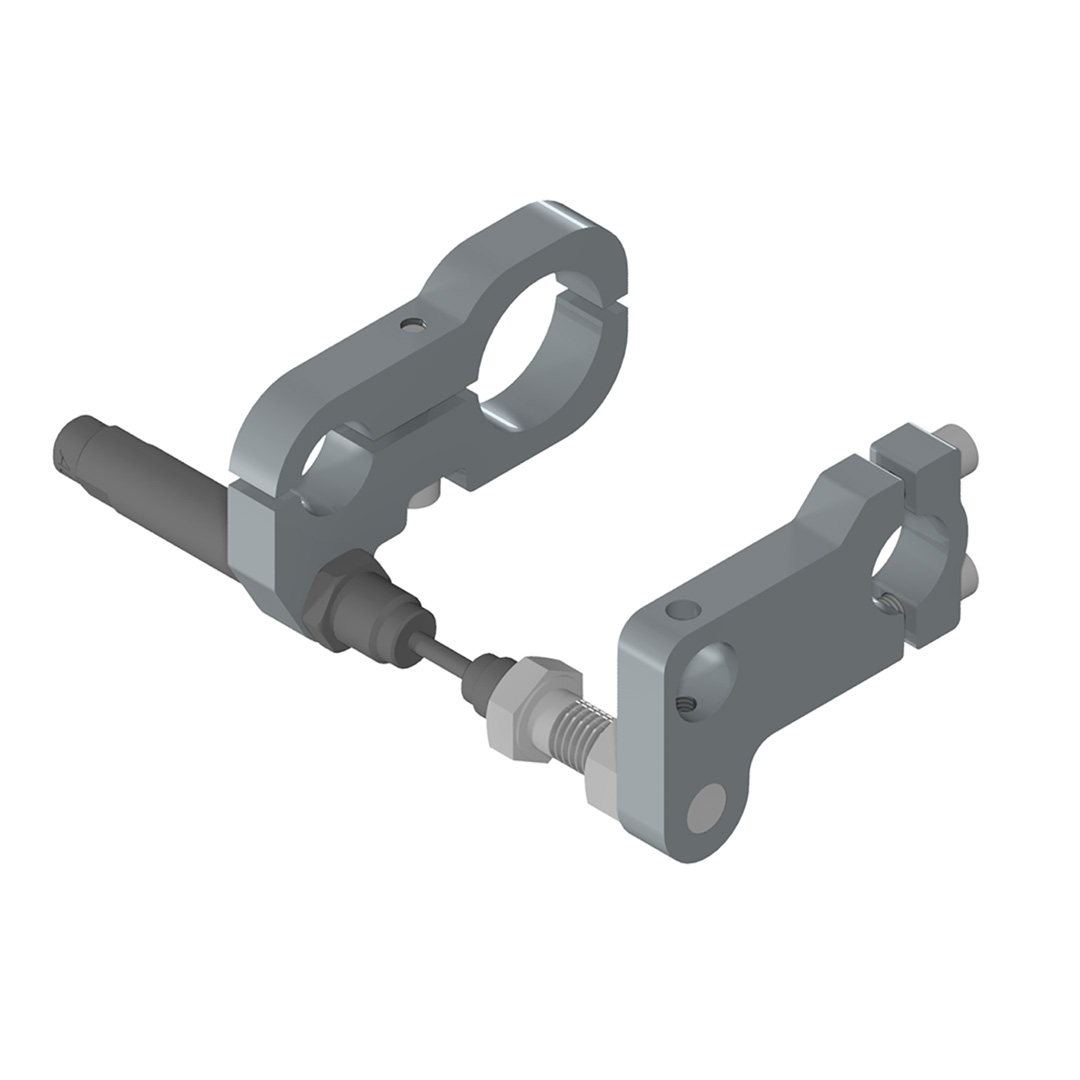

Ausgewählter Hub Vertikal und Horizontal durch Stellring stufenlos einstellbar
Als Gewichtsausgleich dient ein separat erhältlicher Balancer vom Typ 942X, Fabrikat Tecna

Verwendung
Das handy-flex wird in Montageprozessen, vorwiegend in der industriellen Schraubtechnik eingesetzt
