Funktion

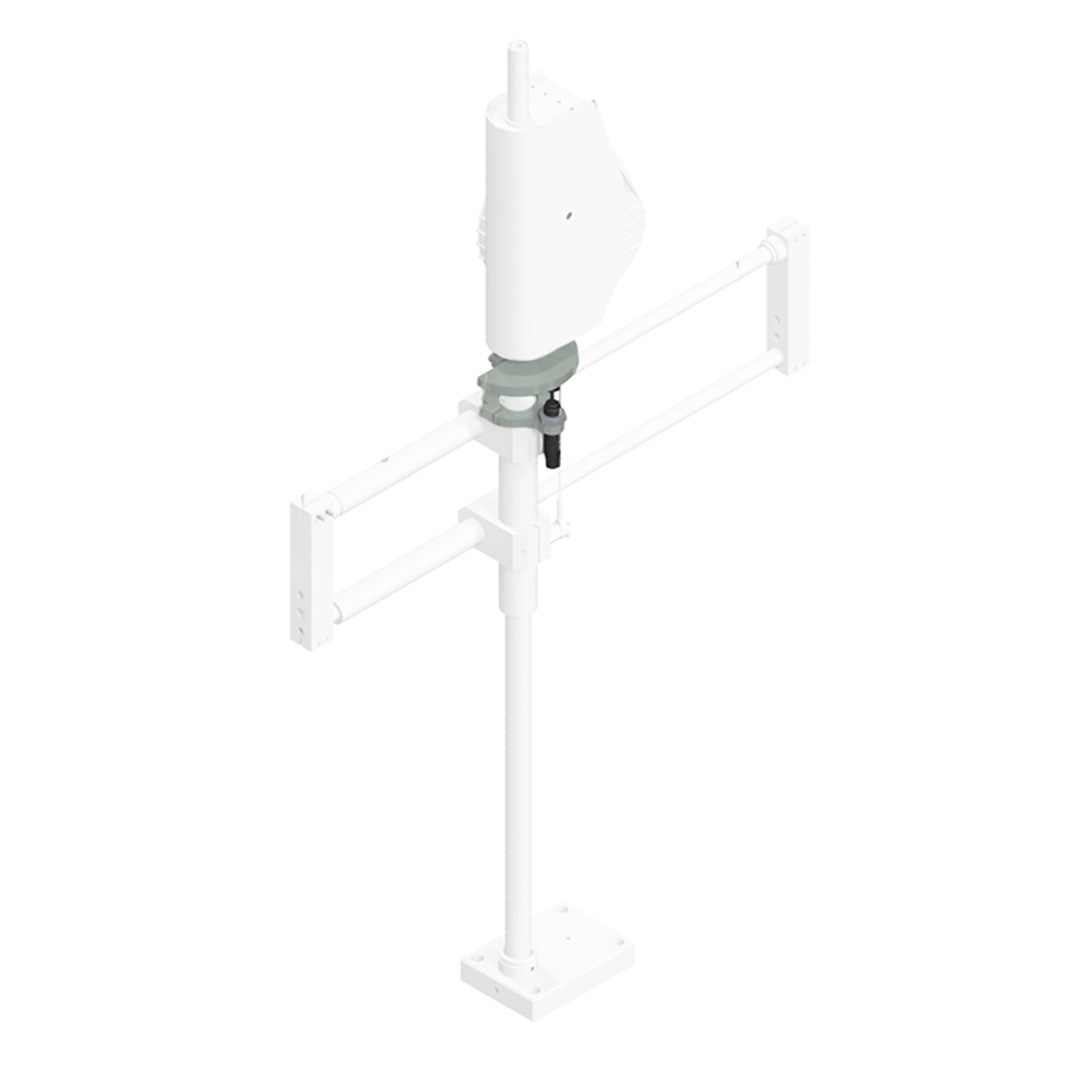

Das handy-flex 400h (heavy duty Ausführung) ist ein aufgeständertes Werkzeugführungsstativ zur Aufnahme von hohen statischen Lasten und sehr hohen Drehmomenten. Es ermöglicht die Führung und Positionierung von Arbeitsmaschinen sowie die Aufnahme von Reaktionsmomenten in horizontaler und vertikaler Richtung.

Eigenschaften
Horizontalauszug mit dritter Führungswelle
Max. Nutzlast 410 N
Max. Reaktionsmoment Mz 1000 Nm, Mx 500 Nm, My 500 Nm
Kugelumlaufführung in allen Achsen
Horizontalachse um Vertikalachse 360° drehbar
Mit zunehmendem Hub verringern sich sowohl die maximal aufnehmbare Last als auch das Drehmoment
Ausgewählter Hub Vertikal und Horizontal durch Stellring stufenlos einstellbar
Als Gewichtsausgleich dient separat erhältlicher Balancer vom Typ 936X, Fabrikat Tecna

Verwendung
Das handy-flex wird in Montageprozessen, vorwiegend in der industriellen Schraubtechnik eingesetzt
