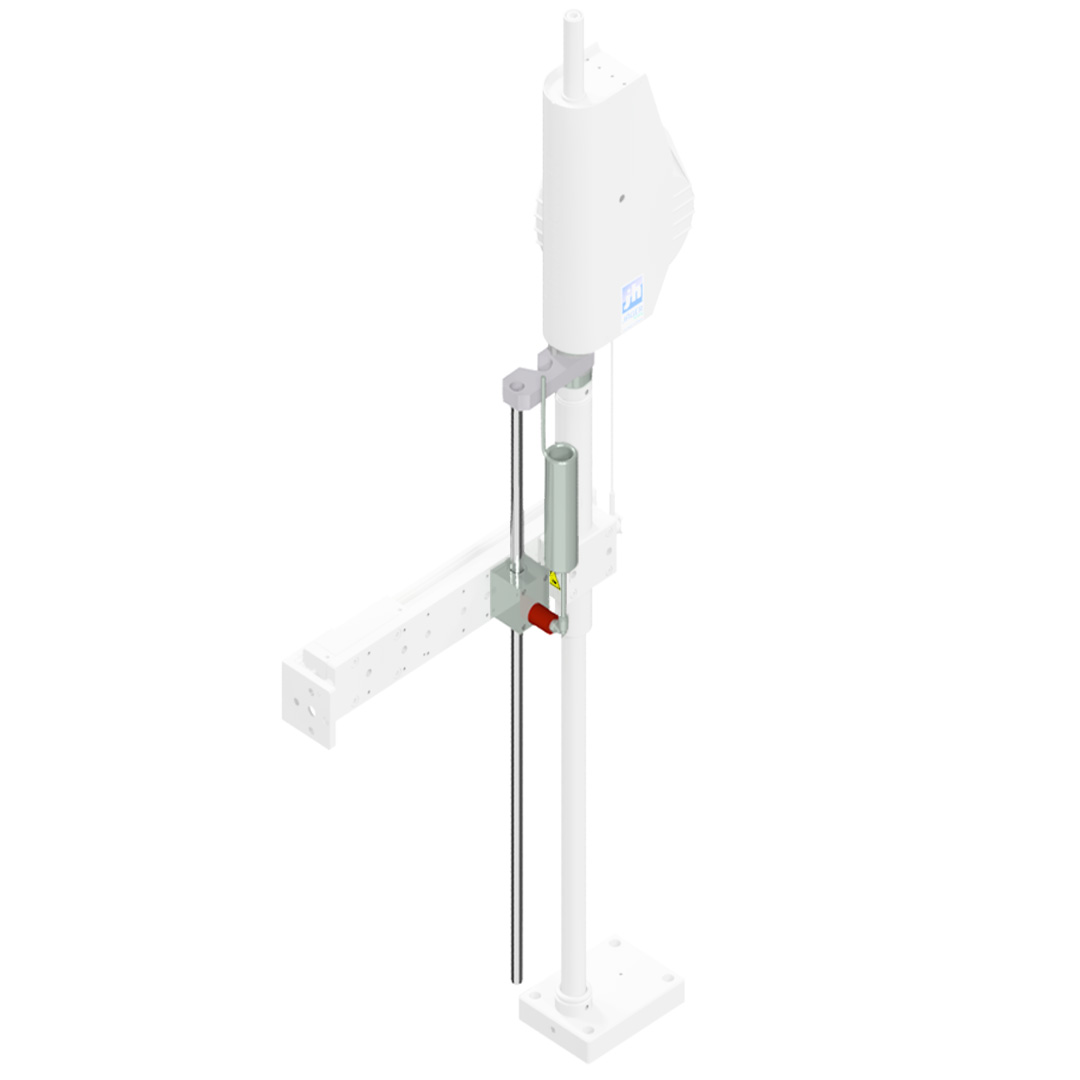

Dieses Bundle ermöglicht die pneumatische Fixierung der Vertikalachse sowie das sichere Halten von definierten Positionen für handy-flex Systeme

Komponente Klemmeinheit
Die Klemmeinheit für die Vertikalachse des handy-flex ermöglicht den Einbau einer Klemmpatrone zur pneumatischen Fixierung beliebiger Positionen entlang der vertikalen Bewegung Sie darf nicht als dynamische Bremse eingesetzt werden

Komponente Klemmpatrone Variante 1
Die Klemmpatrone dient zur pneumatischen Fixierung einer Welle mit einem Durchmesser von 16 mm Durch Beaufschlagung mit Druck wird die Klemmkraft über zwei Kippscheiben auf die Welle übertragen wodurch eine sichere Haltefunktion gewährleistet wird

Komponente Klemmpatrone Variante 2
Die Klemmpatrone ermöglicht die pneumatische Fixierung einer Welle mit einem Durchmesser von 16 mm In der Grundstellung klemmt sie über zwei Kippscheiben direkt auf der Welle Zum Lösen wird die Patrone mit Druck beaufschlagt wodurch die Klemmung aufgehoben wird
