Funktion

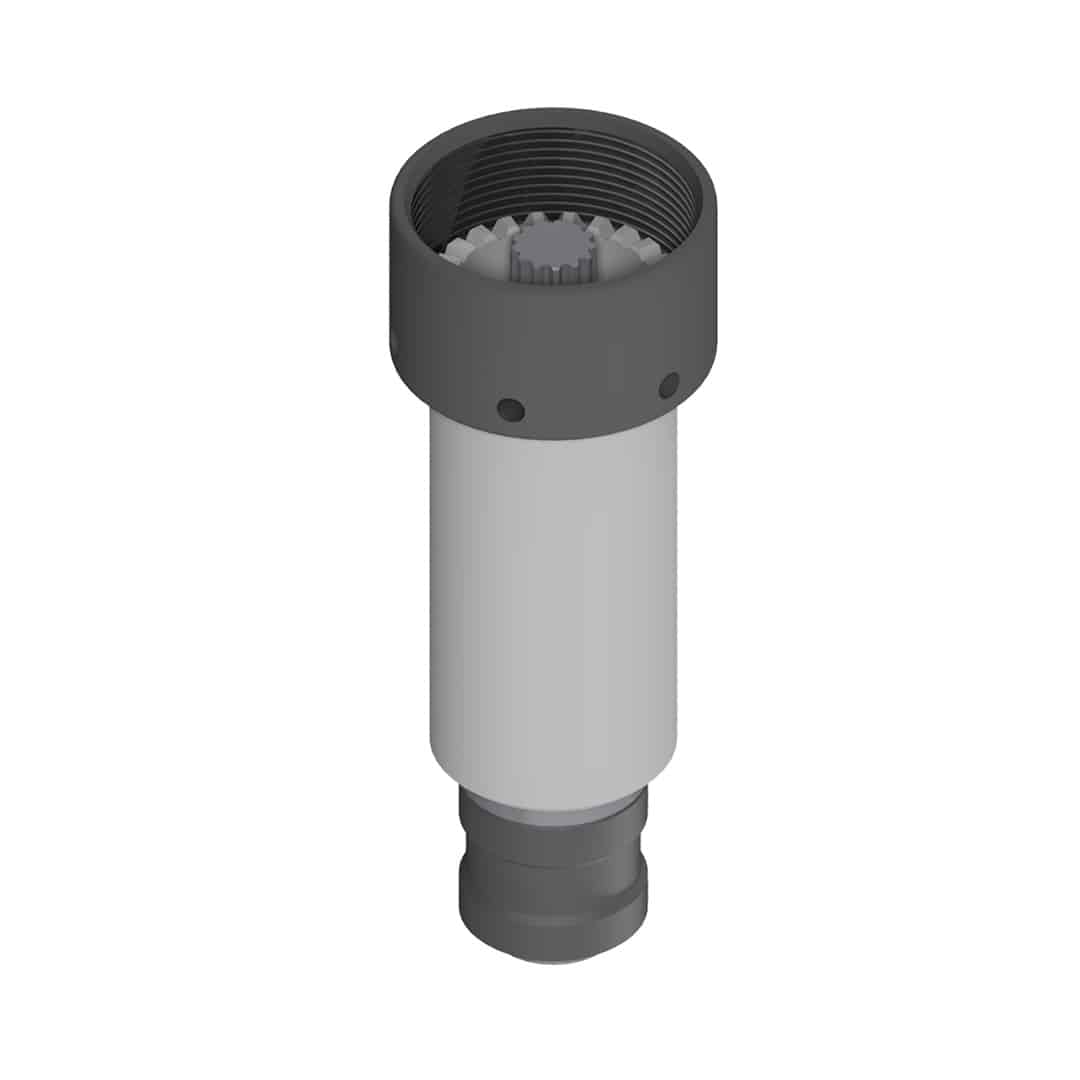

Der Geradabtrieb überträgt hohe Drehmomente über das Werkzeug direkt auf die Schraubstelle und verfügt über einen integrierten Axialausgleich von 50 mm. Dadurch können Bauteiltoleranzen und Positionsabweichungen während des Schraubprozesses ausgeglichen werden. Der Geradabtrieb ist für den Einsatz mit Planetengetrieben, Offsetabtrieben oder Bosch EC-Schraubspindeln ausgelegt.

Eigenschaften
Abtrieb Vierkant 1" nach DIN 3121-F25
Abtriebsdrehmoment bis 870 Nm
Axialausgleich 50 mm
Übersetzung i = 1
Hohe axiale Belastbarkeit bis 500 N
Kompakte Bauform bei einer Baulänge von 210 mm
Wirkungsgrad ca. 99 %
Wartungsfreie, lebensdauergeschmierte Lagerung
Robuste Ausführung für hohe Schraubmomente und industrielle Daueranwendungen

Verwendung
Vorwiegend für Schraubanwendungen mit hohen Drehmomenten und axialem Toleranzausgleich. Ideal für mehrspindlige Schraubsysteme, Handlingsysteme, Roboteranwendungen und Automatikstationen in der Serienfertigung.
