Funktion

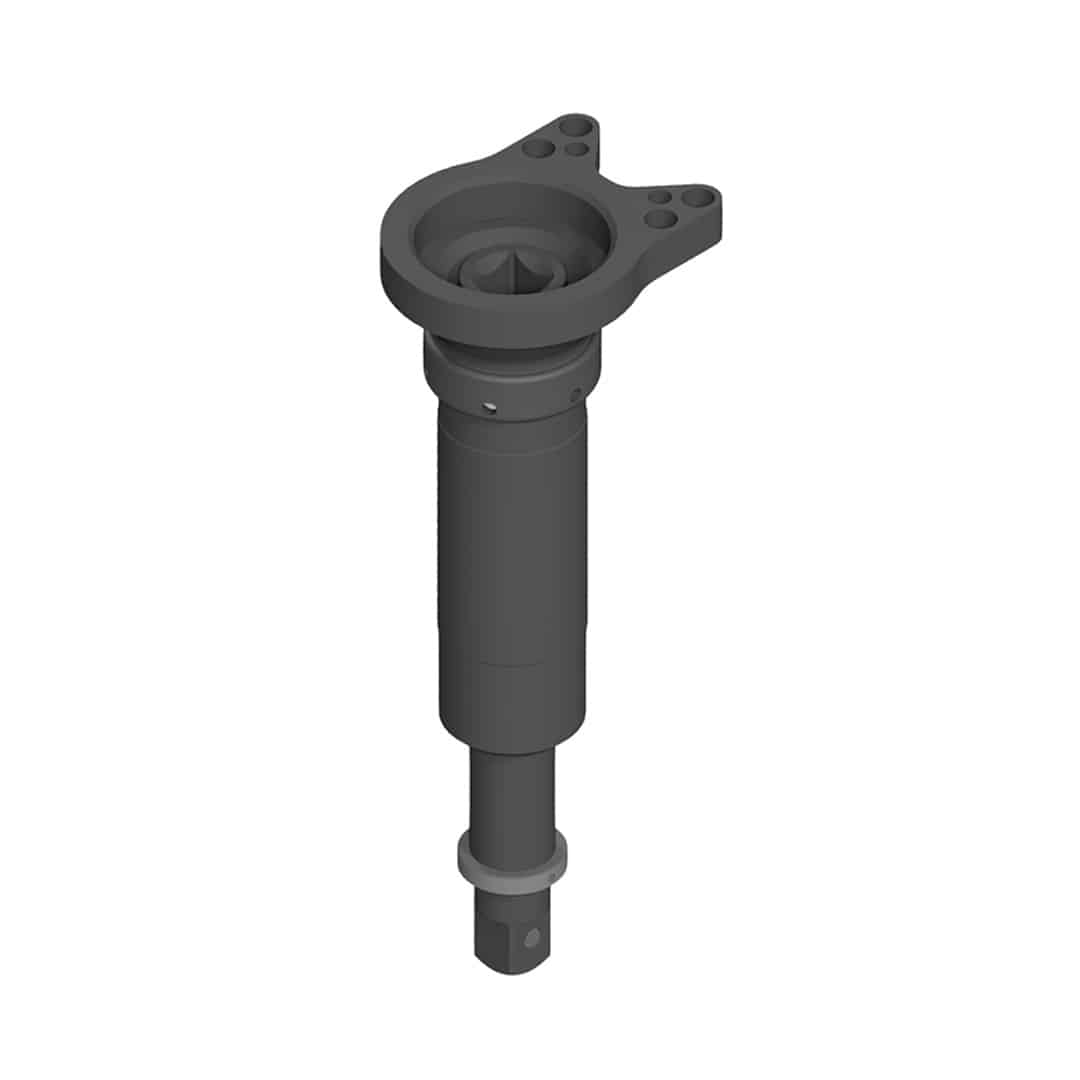

Der Geradabtrieb überträgt Drehmomente bis 1.000 Nm über das Werkzeug direkt auf die Schraubstelle und verfügt über einen integrierten Axialausgleich mit 80 mm Hub. Durch den großen Ausgleichsweg können Bauteiltoleranzen und Positionsabweichungen zuverlässig kompensiert werden. Der Abtrieb ist für den Einsatz mit dem Messwertgeber 5DMC1000 ausgelegt.

Eigenschaften
Abtrieb Vierkant 1" nach DIN 3121-F25
Abtriebsdrehmoment bis 1.000 Nm
Axialausgleich von 80 mm
Übersetzung i = 1
Axiale Belastbarkeit bis 300 N
Baulänge 365 mm
Gewicht ca. 5,0 kg
Wirkungsgrad ca. 99 %
Wartungsfreie, lebensdauergeschmierte Lagerung
Robuste Ausführung für sehr hohe Schraubmomente und anspruchsvolle Industrieanwendungen

Verwendung
Vorwiegend für Schraubanwendungen mit sehr hohen Drehmomenten und großem axialem Toleranzausgleich. Ideal für Handlingsysteme, Robotersysteme und Automatikstationen in der Nutzfahrzeug-, Landmaschinen- und Automobilindustrie
