Funktion

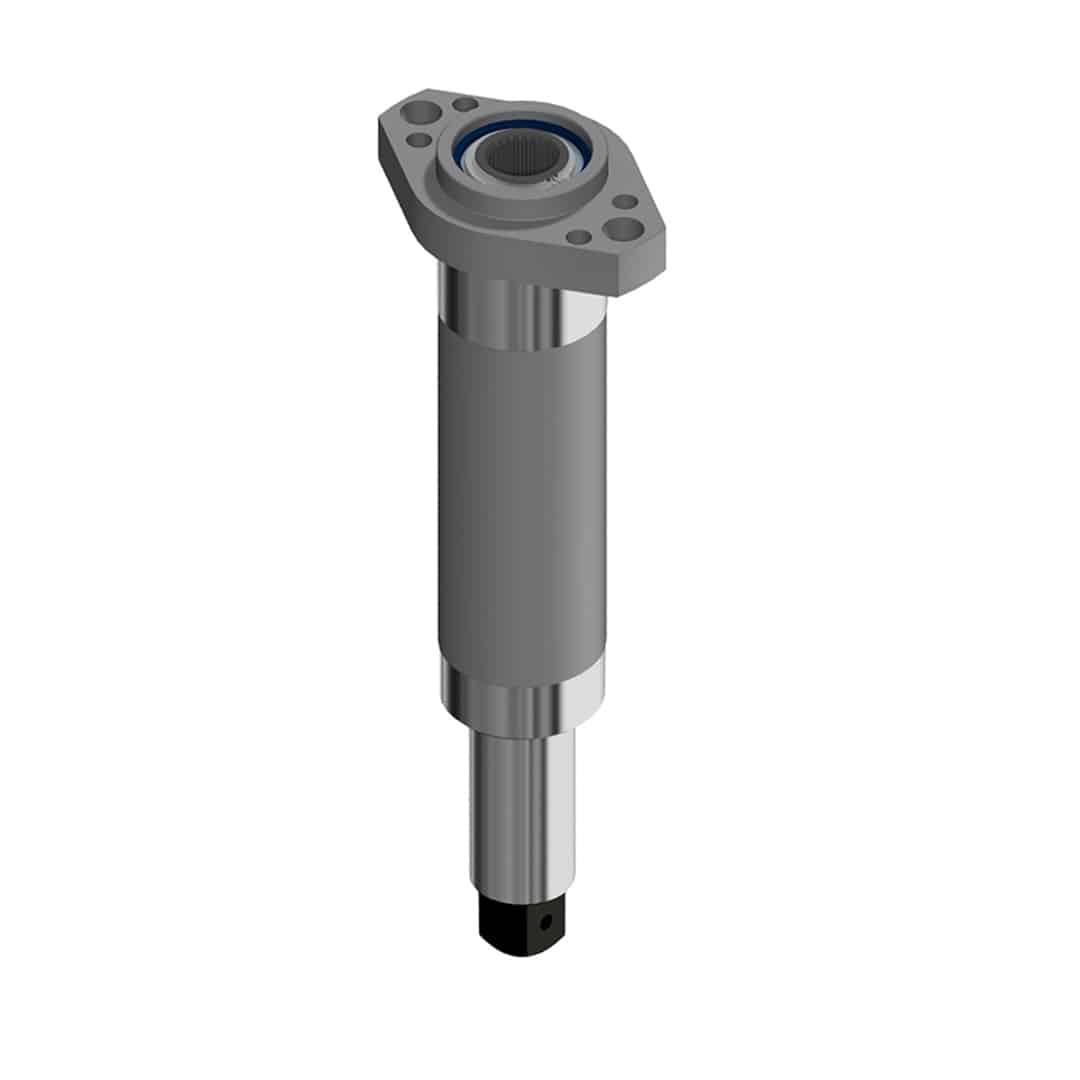

Der Geradabtrieb überträgt hohe Drehmomente über das Werkzeug direkt auf die Schraubstelle und verfügt über einen Axialausgleich mit 50 mm Hub. Das integrierte Schnellwechselfutter ermöglicht einen schnellen und werkzeuglosen Wechsel von Steckschlüsseln und reduziert dadurch Rüstzeiten im Produktionsprozess. Er ist für den Betrieb mit Planetengetrieben, Offsetabtrieben und Bosch EC-Schraubspindeln ausgelegt.

Eigenschaften
Abtrieb Vierkant 1" ähnlich DIN 3121-F25 mit Schnellwechselfutter
Abtriebsdrehmoment bis 870 Nm
Axialausgleich von 50 mm
Schneller und werkzeugloser Steckschlüsselwechsel
Übersetzung i = 1
Axiale Belastbarkeit bis 500 N
Baulänge 240 mm
Wirkungsgrad ca. 99 %
Wartungsfreie, lebensdauergeschmierte Lagerung
Robuste Ausführung für hohe Drehmomente und häufige Werkzeugwechsel

Verwendung
Vorwiegend für hochdynamische Schraubanwendungen mit häufig wechselnden Steckschlüsseln. Ideal für Handlingsysteme, Robotersysteme, Automatikstationen und flexible Schraubarbeitsplätze mit hohen Drehmomentanforderungen
