Funktion

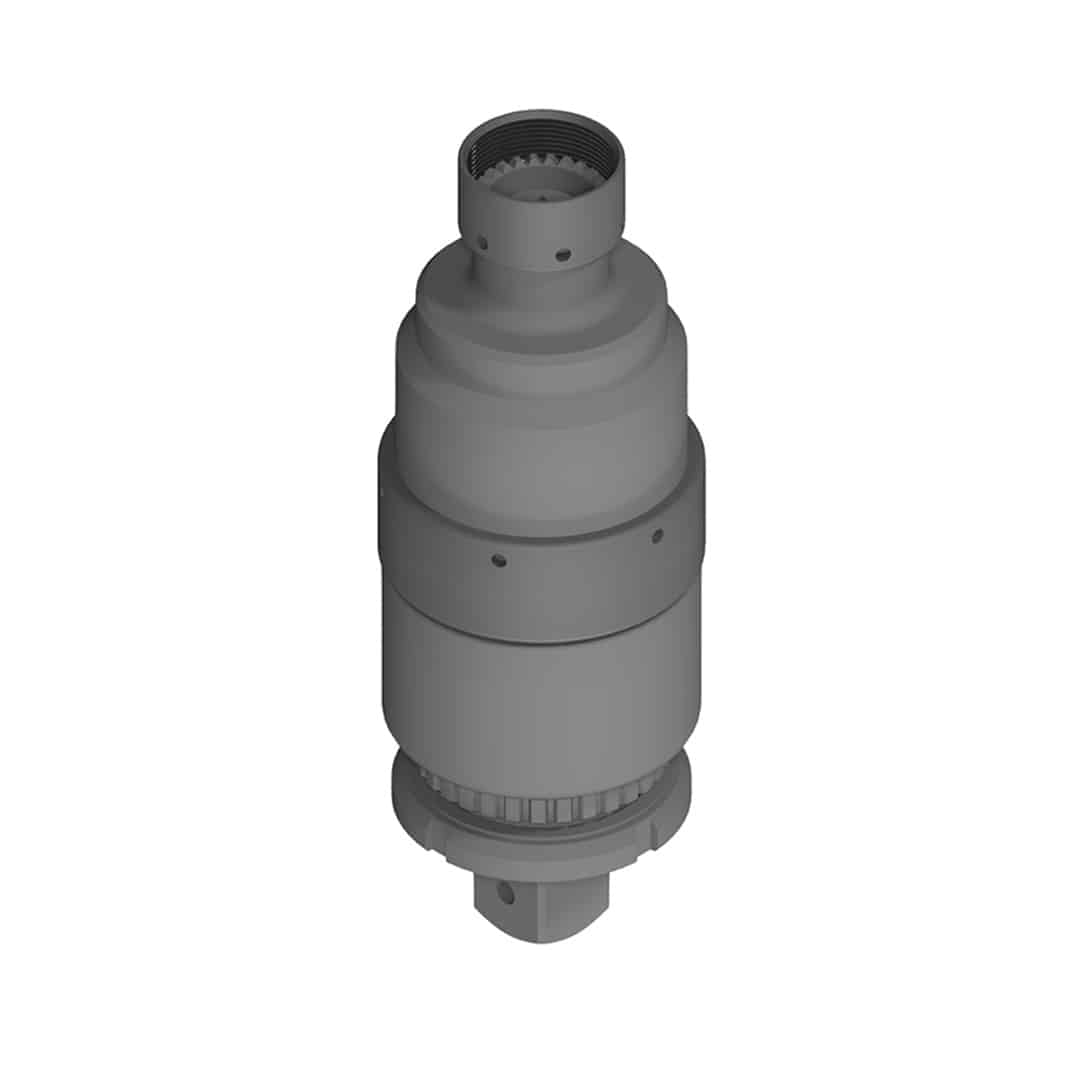

Der Multiplier Geradabtrieb 3GP400 vervielfacht das vom Schraubantrieb eingebrachte Drehmoment und ermöglicht so hohe Anzugsdrehmomente bei gleichzeitig kompakter Bauweise. Durch die Übersetzung von i = 11,93 wird aus einem maximalen Eingangsdrehmoment von 35 Nm ein Abtriebsdrehmoment von bis zu 400 Nm erzeugt. Der Geradabtrieb ist speziell für den Einsatz mit den Bosch Rexroth Handschraubern ErgoSpin ESV025, ESM025HT und ESM035HT ausgelegt und sorgt für eine präzise sowie verlustarme Drehmomentübertragung direkt auf die Schraubstelle.

Eigenschaften
Übersetzung i = 11,93 zur Drehmomentvervielfachung bis 400 Nm
Max. Eingangsdrehmoment 35 Nm
Vierkantabtrieb 3/4"
Wirkungsgrad ca. 95 %
Direkte Aufnahme für Bosch Rexroth ErgoSpin ESV025, ESM025HT und ESM035HT
Kompakte und robuste Bauweise mit Baulänge 195 mm
Wartungsfreie, lebensdauergeschmierte Lagerung
Abgedichtete Konstruktion für hohe Lebensdauer
Axiale Belastbarkeit bis 300 N
Drehmomentabstützung über DIN 5480 Steckverzahnung möglich

Verwendung
Der Multiplier Geradabtrieb wird für Schraubanwendungen mit hohen Anzugsdrehmomenten eingesetzt, bei denen handelsübliche Handschrauber das erforderliche Drehmoment nicht direkt bereitstellen können. Typische Einsatzbereiche sind manuelle und teilautomatisierte Montagesysteme, Reaktionsarm-Anwendungen, Schraubstationen sowie ergonomische Handlingsysteme in der Industrie. Durch die kompakte Bauform eignet sich der Abtrieb besonders für Montageaufgaben mit begrenztem Bauraum und hohen Anforderungen an die Prozesssicherheit.
