Funktion

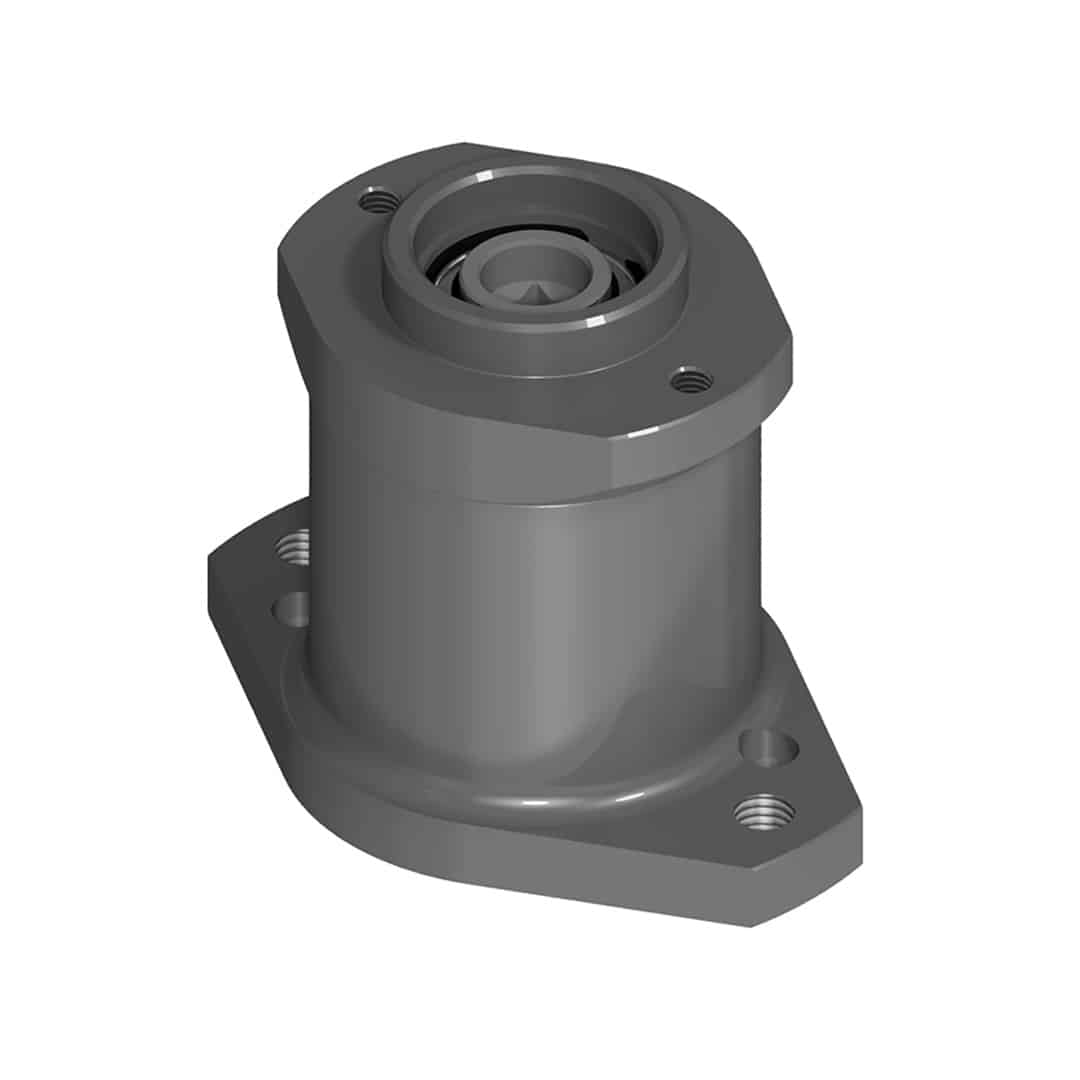

Das Planetengetriebe 4P500 W22 erhöht das von der Schraubspindel eingebrachte Drehmoment und ermöglicht dadurch hohe Anzugsdrehmomente bei kompakter Bauweise. Die Übersetzung i = 3,56 vervielfacht das Eingangsdrehmoment von maximal 150 Nm auf bis zu 500 Nm am Abtrieb. Das Getriebe ist speziell für den Einsatz mit der Bosch Rexroth BG4 EC-Schraubspindel oder dem Handschrauber ErgoSpin ESV146 mit Abtriebsadapter ESOA146 ausgelegt und dient als Basis für verschiedene BG5-Abtriebskomponenten.

Eigenschaften
Übersetzung i = 3,56 zur Drehmomentvervielfachung.
Maximales Eingangsdrehmoment 150 Nm.
Maximales Abtriebsdrehmoment 500 Nm.
Abtriebsseitige Steckverzahnung DIN 5480 W22x0,8x26.
Vierkantantrieb 1/2" nach DIN 3121-G12,5 auf der Antriebsseite.
Wirkungsgrad ca. 94 %.
Gewicht ca. 2,6 kg.
Axiale Belastbarkeit bis 300 N.
Kompakte Bauform mit robuster Flanschkonstruktion.
Zwei mögliche Montagepositionen des Abtriebsflansches zur Realisierung kleiner Spindelabstände.
Wartungsfreie, lebensdauergeschmierte Lagerung.

Verwendung
Geeignet für Schraubanwendungen mit hohen Drehmomentanforderungen, bei denen das Drehmoment einer Bosch Rexroth BG4-Schraubspindel oder eines ErgoSpin-Handschraubers erhöht werden muss. Das Planetengetriebe wird als Drehmomentverstärker in Handlingsystemen, Schraubstationen, Montageanlagen und Sondermaschinen eingesetzt. Durch die standardisierte BG5-Abtriebsschnittstelle kann das Getriebe flexibel mit unterschiedlichen Winkel-, Gerad- oder Sonderabtrieben kombiniert werden und ermöglicht dadurch eine optimale Anpassung an verschiedenste Montagesituationen.
