Funktion

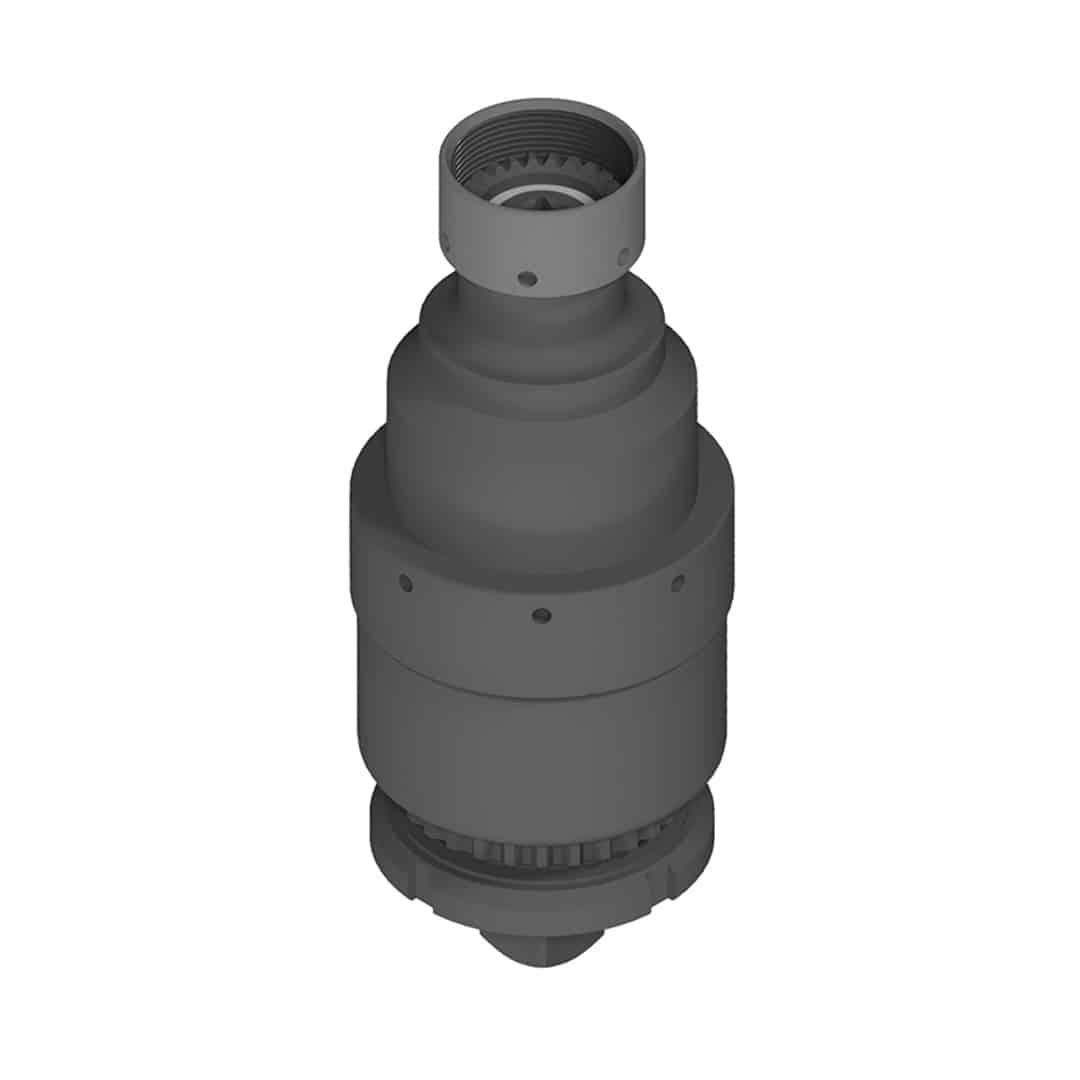

Der Multiplier Geradabtrieb 3GP400 vervielfacht das vom Schraubantrieb eingebrachte Drehmoment und ermöglicht dadurch hohe Anzugsdrehmomente bei kompakter Bauweise. Die integrierte Untersetzung von i = 11,93 erhöht das maximale Eingangsdrehmoment von 35 Nm auf ein Abtriebsdrehmoment von bis zu 400 Nm. Der Abtrieb ist für den Einsatz mit Bosch Rexroth Handschraubern konzipiert und gewährleistet eine präzise sowie effiziente Drehmomentübertragung direkt auf die Schraubstelle.

Eigenschaften
Übersetzung i = 11,93 zur Drehmomentvervielfachung
Max. Eingangsdrehmoment 35 Nm
Max. Abtriebsdrehmoment 400 Nm
Vierkantabtrieb 3/4"
Wirkungsgrad ca. 95 %
Direkte Schnittstelle für Bosch Rexroth ErgoSpin ESV025 sowie ESM025HT und ESM035HT
Kompakte Bauform mit Baulänge 195 mm
Wartungsfreie, lebensdauergeschmierte Lagerung
Abgedichtete Konstruktion für lange Lebensdauer
Axiale Belastbarkeit bis 300 N
Gewicht ca. 3,4 kg
Drehmomentabstützung über DIN 5480 Steckverzahnung möglich

Verwendung
Der Multiplier Geradabtrieb wird für Schraubanwendungen mit hohen Anzugsdrehmomenten eingesetzt, bei denen das direkt verfügbare Drehmoment des Schraubantriebs nicht ausreicht. Typische Einsatzbereiche sind ergonomische Schraubarbeitsplätze, Handlingsysteme, Montagevorrichtungen, Reaktionsarme sowie teilautomatisierte und automatisierte Schraubstationen. Durch die hohe Drehmomentverstärkung eignet sich der Abtrieb besonders für sicherheitsrelevante Verschraubungen in Industrie und Fahrzeugmontage.
