Funktion

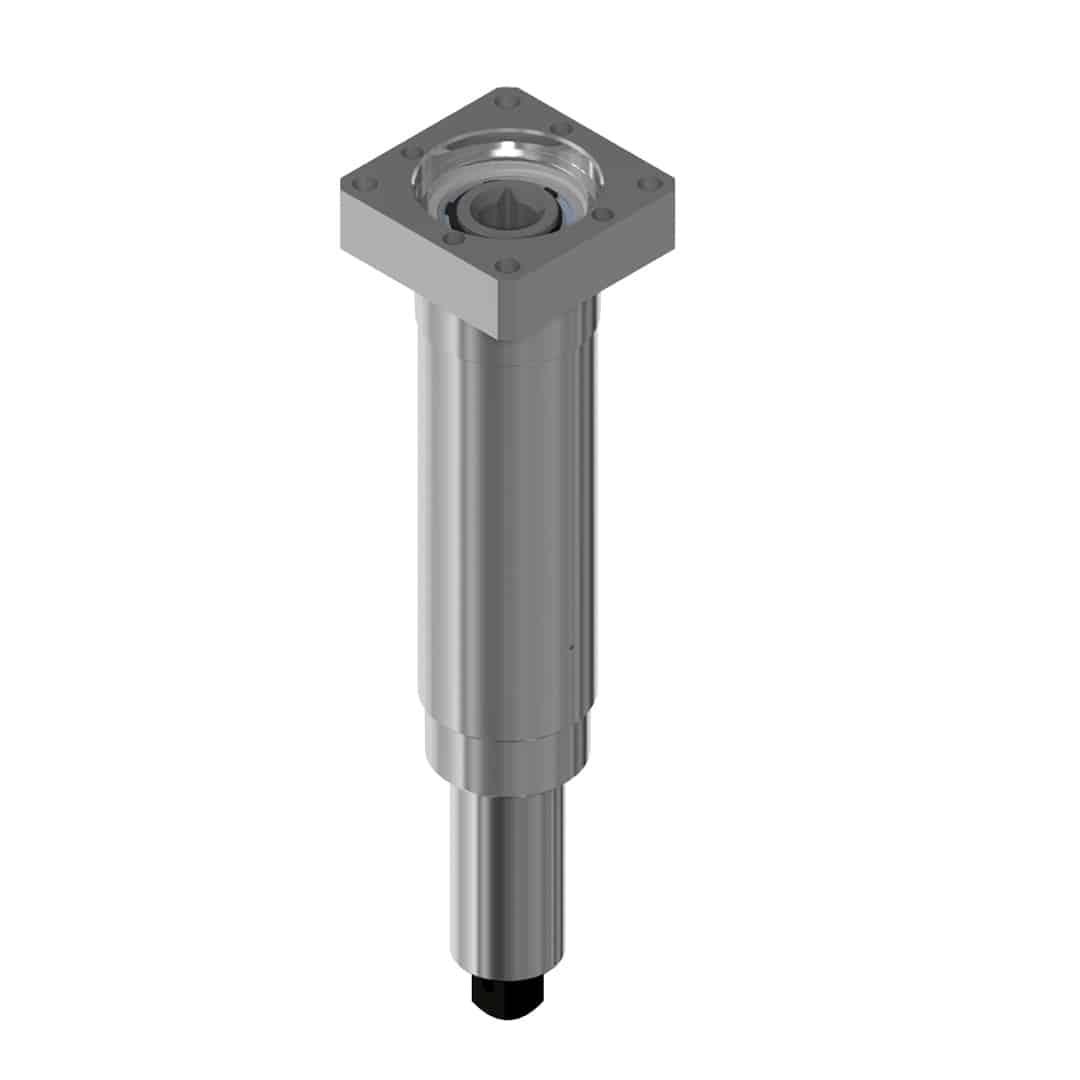

Der Geradabtrieb 4G4x überträgt Drehmomente bis 420 Nm über das Werkzeug direkt auf die Schraubstelle und verfügt über einen integrierten Axialausgleich mit 50 mm Hub. Das integrierte Schnellwechselfutter ermöglicht einen schnellen und werkzeuglosen Wechsel von Steckschlüsseln. Der Abtrieb ist speziell für den Einsatz mit den Winkelkopfserien 4W220, 4W320, 4W2x, 4W3x und 4W4x ausgelegt

Eigenschaften
Abtrieb Vierkant 3/4" nach DIN 3121-F20 mit Schnellwechselfutter
Abtriebsdrehmoment bis 420 Nm
Axialausgleich von 50 mm
Werkzeugloser Steckschlüsselwechsel
Zentrierung des Steckschlüssels über Ø 25 mm
Übersetzung i = 1
Axiale Belastbarkeit bis 200 N
Baulänge 250 mm
Gewicht ca. 2,9 kg
Wirkungsgrad ca. 99 %
Wartungsfreie, lebensdauergeschmierte Lagerung

Verwendung
Vorwiegend für Schraubanwendungen mit mittleren Drehmomenten und häufigen Werkzeugwechseln. Ideal für Handlingsysteme, Mehrspindelanwendungen, Robotersysteme und Automatikstationen in Kombination mit den JÄGER-Winkelkopfserien 4W2x bis 4W4x.
