Funktion

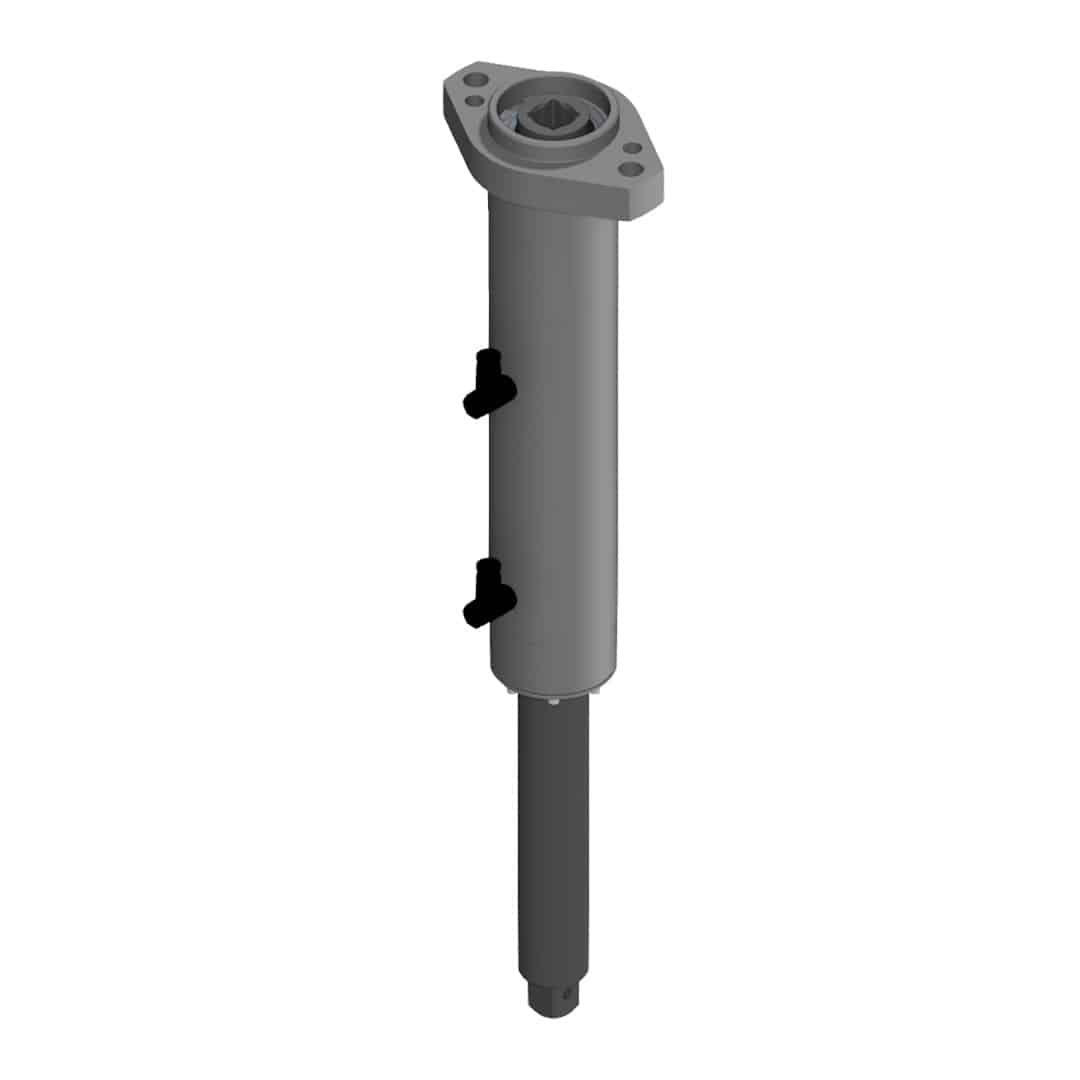

Der Gerad-Vorschubabtrieb 5GVA500 H75 überträgt das Drehmoment der Schraubspindel direkt auf die Schraubstelle und verfügt über einen pneumatisch betätigten Axialausgleich mit 75 mm Hub. Dadurch können Bauteiltoleranzen ausgeglichen und Schraubprozesse kontrolliert unterstützt werden. Die direkte Kraftübertragung ohne Umlenkung ermöglicht eine besonders effiziente und präzise Drehmomentübertragung. Der Abtrieb ist speziell für den Einsatz mit der Bosch Rexroth BG5 EC-Schraubspindel ausgelegt.

Eigenschaften
Abtrieb Vierkant 3/4" nach DIN 3121-F20.
Maximales Antriebsmoment 500 Nm.
Maximales Abtriebsdrehmoment 500 Nm.
Übersetzung i = 1.
Pneumatisch betätigter Axialausgleich mit 75 mm Hub.
Betriebsdruck 2 bis 3 bar.
Wirkungsgrad ca. 99 %.
Gewicht ca. 8 kg.
Axiale Belastbarkeit bis 300 N.
Gewindebohrung M8x1 zur Nachrüstung einer induktiven Positionsabfrage.
Direkte Montage am Messwertgeberflansch der BG5-Schraubspindel möglich.
Wartungsfreie, lebensdauergeschmierte Lagerung.

Verwendung
Geeignet für Schraubanwendungen mit direktem Kraftfluss zur Schraubstelle, bei denen ein kontrollierter axialer Vorschub oder Toleranzausgleich erforderlich ist. Der Gerad-Vorschubabtrieb wird vorwiegend in automatisierten Schraubstationen, Montagelinien, Sondermaschinen und Handlingsystemen eingesetzt. Durch die kompakte Bauweise und den integrierten Axialausgleich eignet er sich besonders für Anwendungen mit variierenden Bauteiltoleranzen und hohen Anforderungen an Prozesssicherheit sowie Wiederholgenauigkeit. Querkräfte auf die Abtriebswelle sind dabei zu vermeiden.
