Funktion

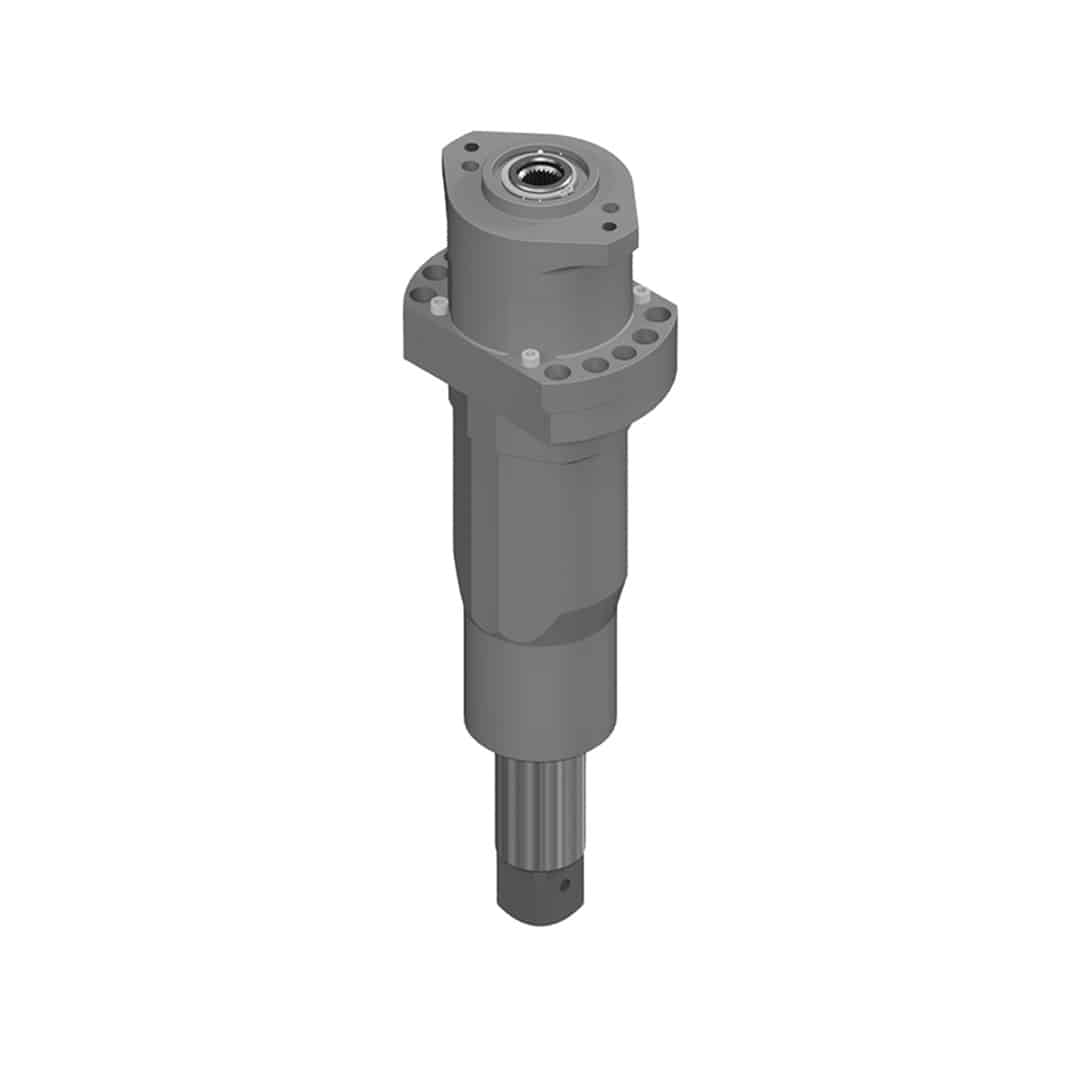

Der Multiplier Geradabtrieb 5GP2000 H80 vervielfacht das von der Antriebsspindel eingebrachte Drehmoment und ermöglicht hohe Anzugsdrehmomente bis 2.000 Nm. Durch die Übersetzung i = 4,23 wird das Eingangsdrehmoment der Bosch Rexroth Einbauspindel BG5 effizient erhöht. Der integrierte Axialausgleich mit 80 mm Hub unterstützt die ergonomische und prozesssichere Verschraubung bei Bauteiltoleranzen und unterschiedlichen Einschraubtiefen.

Eigenschaften
Übersetzung i = 4,23 zur Drehmomentvervielfachung
Max. Eingangsdrehmoment 500 Nm
Max. Abtriebsdrehmoment 2.000 Nm
Vierkantabtrieb 1-1/2"
Wirkungsgrad ca. 94 %
Integrierter Axialausgleich mit 80 mm Hub
Gewicht ca. 19,5 kg
Axiale Belastbarkeit bis 1.000 N
Querkräfte bis 30.000 N zulässig
Wartungsfreie, lebensdauergeschmierte Lagerung
Direkte Anbindung an Bosch Rexroth Einbauspindel BG5

Verwendung
Der Multiplier Geradabtrieb wird für Schraubanwendungen mit sehr hohen Drehmomentanforderungen eingesetzt. Typische Einsatzbereiche sind Nutzfahrzeug-, Landmaschinen-, Baugruppen- und Schwermontagen sowie automatisierte Schraubstationen. Durch den integrierten Axialausgleich eignet sich der Abtrieb besonders für Anwendungen mit Bauteiltoleranzen, bei denen eine sichere Drehmomentübertragung und hohe Prozessstabilität gefordert sind.
