Funktion

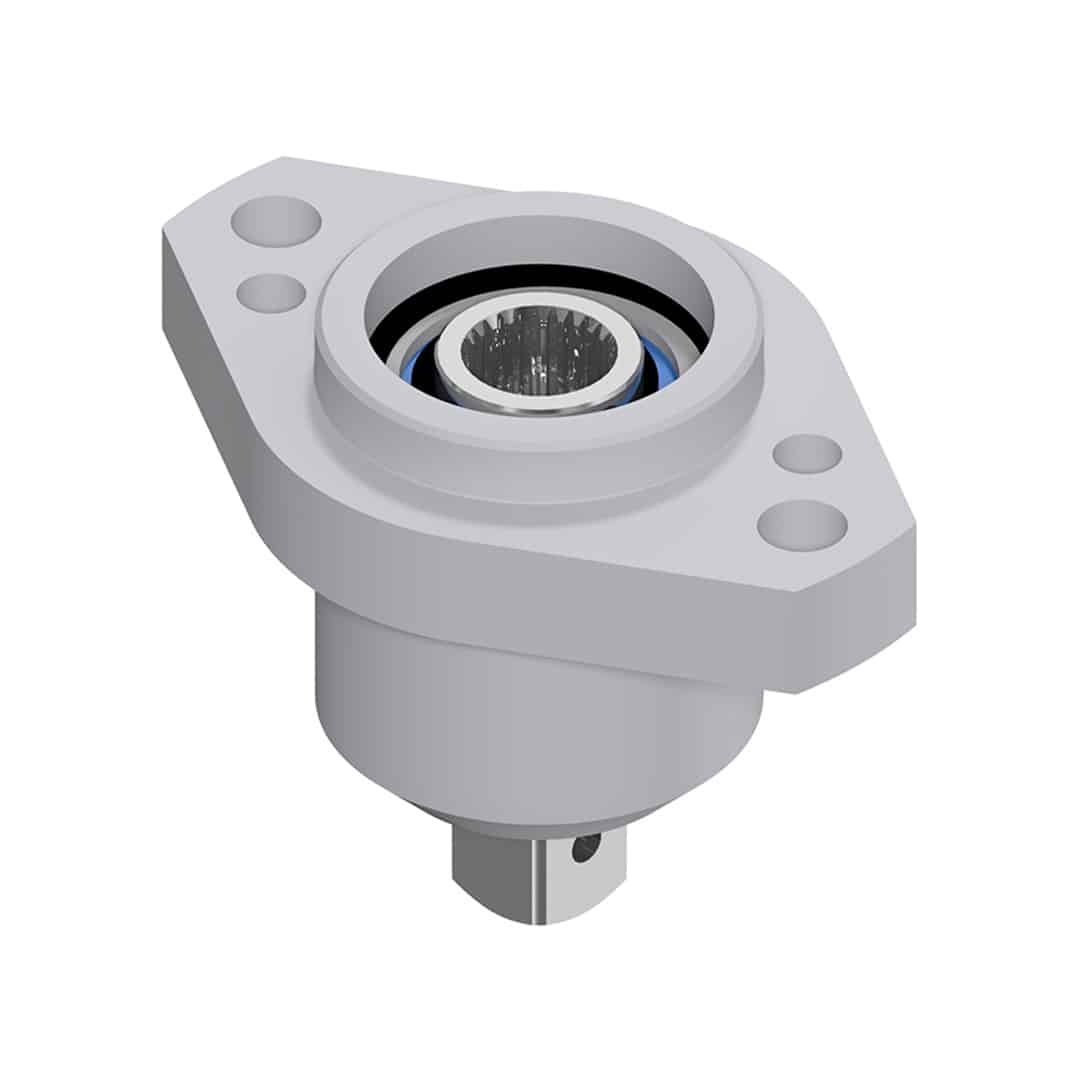

Der Geradabtrieb 5G500 überträgt Drehmomente bis 500 Nm über das Werkzeug direkt auf die Schraubstelle und verfügt über einen integrierten Axialausgleich mit 40 mm Hub. Dadurch können Bauteiltoleranzen und Lageabweichungen während des Schraubprozesses ausgeglichen werden. Der Abtrieb ist speziell für den Einsatz mit der Bosch EC-Schraubspindel BG5 ausgelegt.

Eigenschaften
Abtrieb Vierkant 3/4" nach DIN 3121-F20
Abtriebsdrehmoment bis 500 Nm
Axialausgleich von 40 mm
Übersetzung i = 1
Axiale Belastbarkeit bis 500 N
Kompakte Bauform mit 180 mm Baulänge
Wirkungsgrad ca. 99 %
Gewicht ca. 2,5 kg
Wartungsfreie, lebensdauergeschmierte Lagerung
Robuste Ausführung für mittlere bis hohe Schraubmomente

Verwendung
Vorwiegend für Schraubanwendungen mit mittleren bis hohen Drehmomenten und axialem Toleranzausgleich. Ideal für Handlingsysteme, Schraubvorrichtungen und Automatikstationen mit Bosch EC-Schraubspindeln.
