Funktion

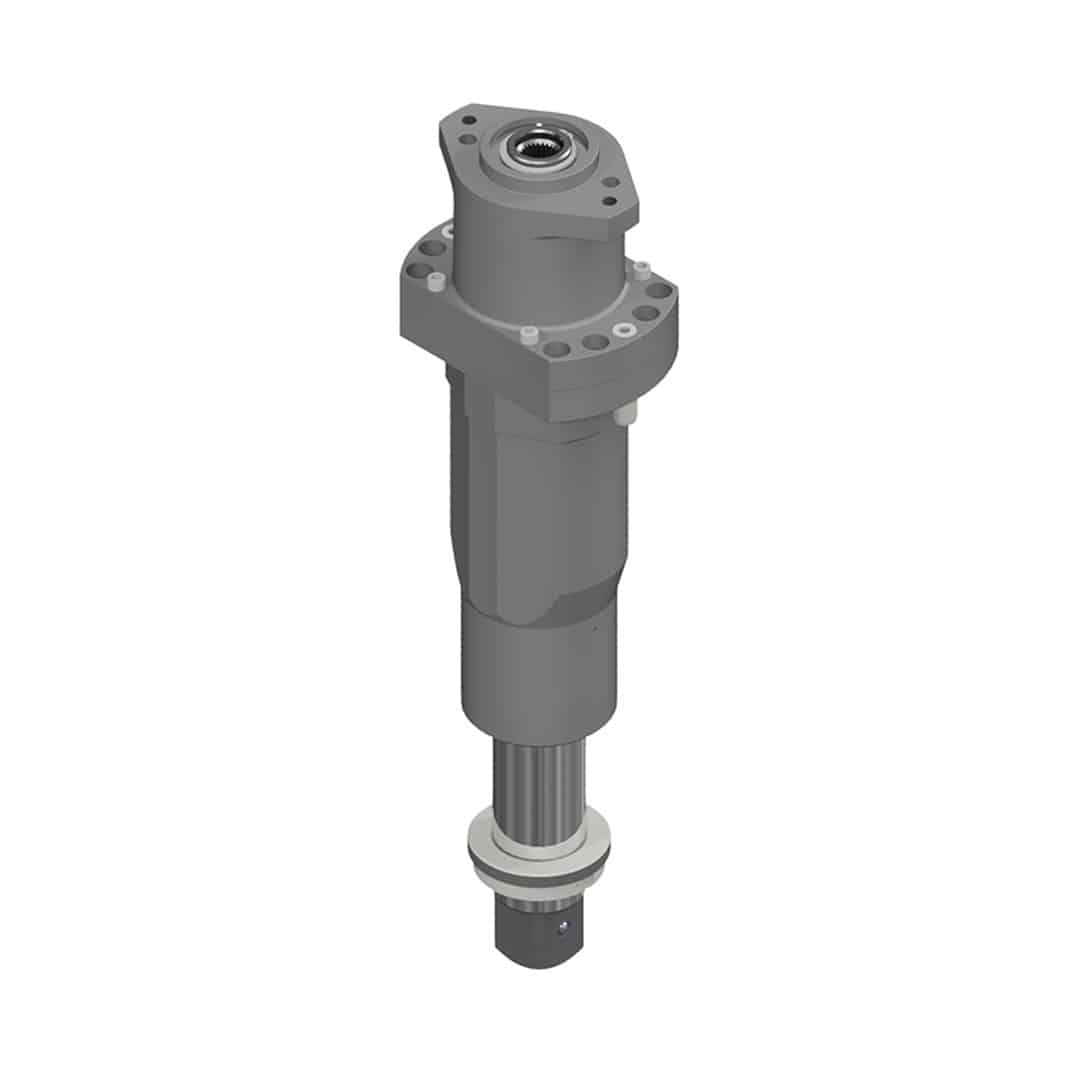

Der Multiplier Geradabtrieb 5GP1500 H80 SWF vervielfacht das von der Antriebsspindel bereitgestellte Drehmoment und ermöglicht Anzugsdrehmomente bis 1.500 Nm. Durch die Übersetzung i = 3,15 wird das Eingangsdrehmoment einer Bosch Rexroth Einbauspindel effizient erhöht. Der integrierte Axialausgleich mit 80 mm Hub sowie das Schnellwechselfutter ermöglichen ergonomische Verschraubungsprozesse und einen schnellen Wechsel von Steckschlüsseln bei minimalen Stillstandzeiten.

Eigenschaften
Übersetzung i = 3,15 zur Drehmomentvervielfachung
Max. Eingangsdrehmoment 500 Nm
Max. Abtriebsdrehmoment 1.500 Nm
Vierkantabtrieb 1-1/2" mit integriertem Schnellwechselfutter
Werkzeugwechsel ohne zusätzliches Werkzeug möglich
Integrierter Axialausgleich mit 80 mm Hub
Wirkungsgrad ca. 95 %
Gewicht ca. 19 kg
Axiale Belastbarkeit bis 1.000 N
Zulässige Querkräfte bis 30.000 N
Wartungsfreie, lebensdauergeschmierte Lagerung
Direkte Anbindung an Bosch Rexroth Einbauspindeln

Verwendung
Der Multiplier Geradabtrieb wird in Montageanwendungen mit hohen Drehmomentanforderungen eingesetzt, bei denen gleichzeitig ein häufiger Werkzeugwechsel erforderlich ist. Typische Einsatzbereiche sind Schraubstationen in der Nutzfahrzeug-, Landmaschinen-, Energie- und Schwerindustrie sowie automatisierte und manuelle Montagesysteme. Durch das integrierte Schnellwechselfutter und den Axialausgleich eignet sich der Abtrieb besonders für flexible Schraubprozesse mit unterschiedlichen Schraubverbindungen und hoher Prozesssicherheit.
