Funktion

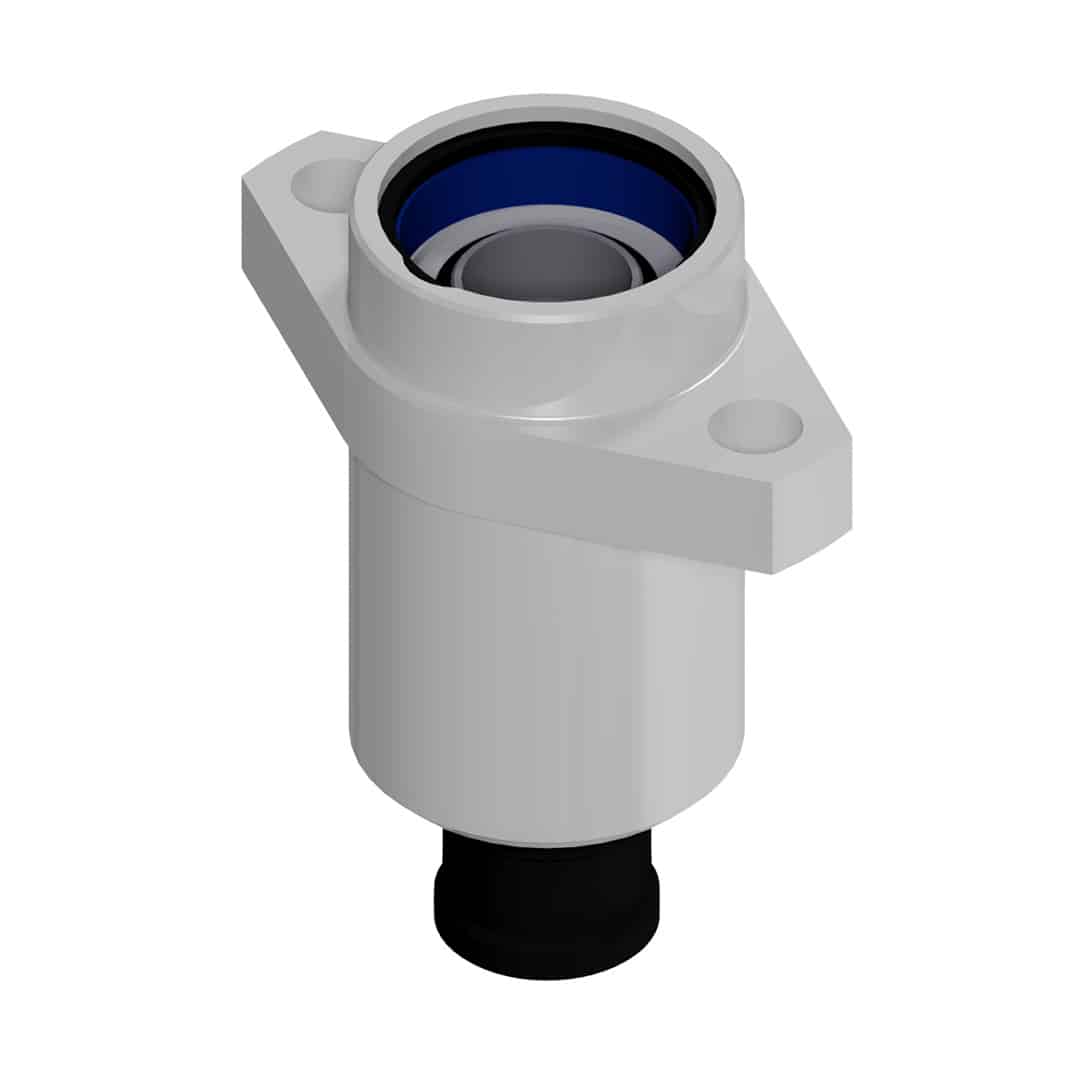

Der Geradabtrieb 3G55 überträgt Drehmomente bis 55 Nm über das Werkzeug direkt auf die Schraubstelle. Durch das integrierte Schnellwechselfutter ermöglicht er einen schnellen Wechsel handelsüblicher Schraubwerkzeuge. Der Abtrieb ist für den Einsatz mit der Bosch EC-Schraubspindel BG3 vorgesehen.

Eigenschaften
Abtrieb Sechskant 7/16" nach DIN 3126-F11,2 mit integriertem Schnellwechselfutter
Abtriebsdrehmoment bis 55 Nm
Kompakte Bauform mit 40 mm Baulänge
Kein Axialausgleich
Übersetzung i = 1
Axiale Belastbarkeit bis 200 N
Gewicht ca. 0,3 kg
Wirkungsgrad ca. 99 %
Werkzeugvoreinstellung über Maß A, bei Bedarf nachjustierbar
Wartungsarme Ausführung mit lebensdauergeschmierten Lagerstellen

Verwendung
Vorwiegend für Schraubanwendungen mit kleinen bis mittleren Drehmomenten und häufigem Werkzeugwechsel. Ideal für Handlingsysteme, Montagevorrichtungen und Automatikstationen mit Bosch EC-Schraubspindeln der Baugröße BG3.
