Funktion

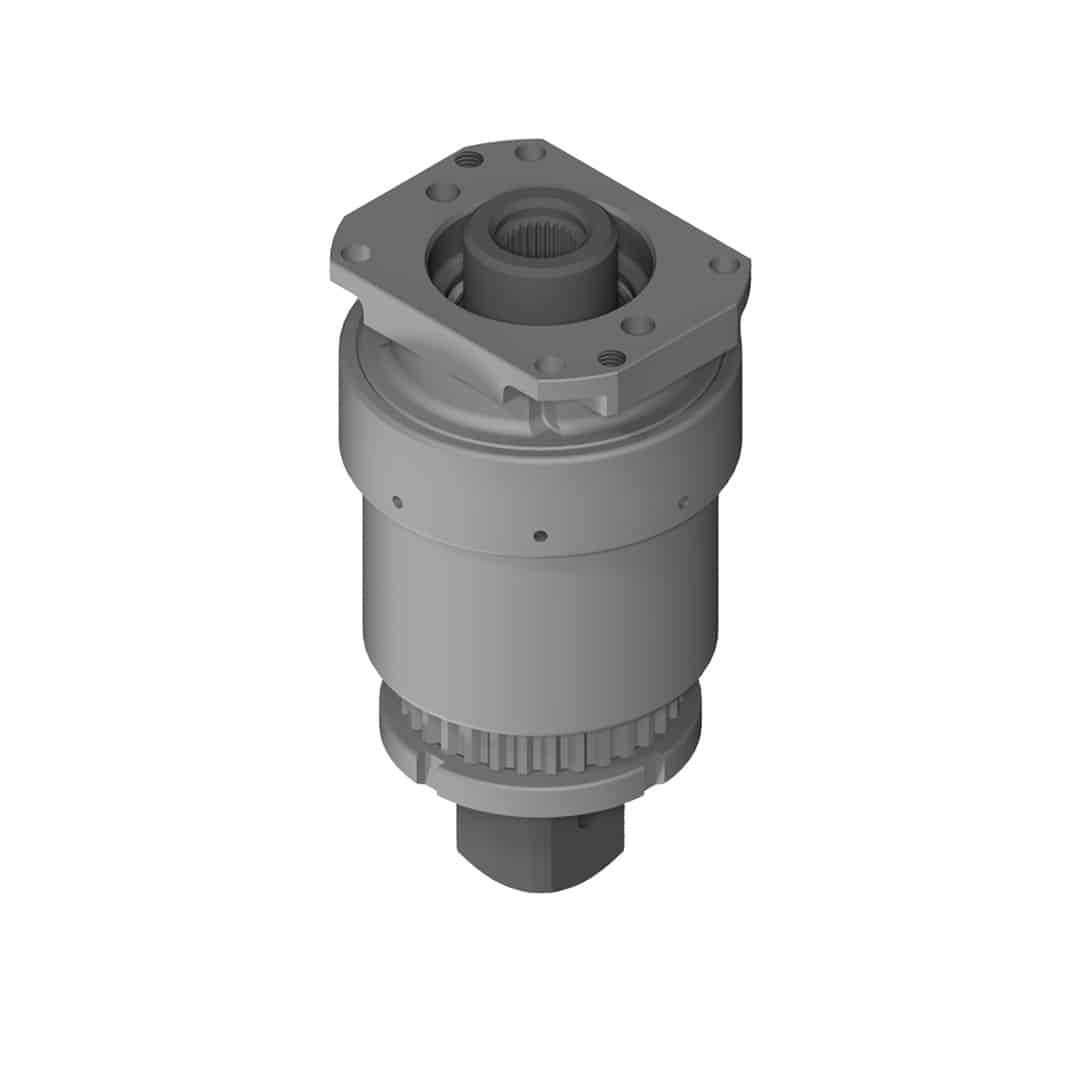

Der Multiplier Geradabtrieb 5GP2000 H0 vervielfacht das von der Schraubspindel eingebrachte Drehmoment und ermöglicht Anzugsdrehmomente bis 2.000 Nm. Durch die Übersetzung i = 4,23 wird das Eingangsdrehmoment einer Bosch Rexroth BG5 EC-Schraubspindel oder eines jh-Winkelkopfs BG5 effizient erhöht. Die kompakte Bauweise ermöglicht eine direkte Integration in Schraubsysteme mit hohen Drehmomentanforderungen und begrenztem Bauraum.

Eigenschaften
Übersetzung i = 4,23 zur Drehmomentvervielfachung
Max. Eingangsdrehmoment 500 Nm
Max. Abtriebsdrehmoment 2.000 Nm
Vierkantabtrieb 1-1/2"
Wirkungsgrad ca. 95 %
Direkte Anbindung an Bosch Rexroth BG5 EC-Schraubspindeln und jh-Winkelköpfe BG5
Kompakte Bauform mit Baulänge 168 mm
Gewicht ca. 9 kg
Axiale Belastbarkeit bis 1.000 N
Wartungsfreie, lebensdauergeschmierte Lagerung
Optionale Anbindungsplatte zur Aufnahme von Abtriebs- und Reaktionsmomenten verfügbar

Verwendung
Der Multiplier Geradabtrieb wird für Schraubanwendungen mit hohen Drehmomentanforderungen eingesetzt, bei denen eine kompakte und robuste Lösung erforderlich ist. Typische Einsatzbereiche sind automatisierte und manuelle Schraubstationen, Montageanlagen, Nutzfahrzeug- und Maschinenbaumontagen sowie Sondermaschinen mit hohen Reaktionsmomenten. Durch die direkte Anbindung an BG5-Schraubspindeln eignet sich der Abtrieb besonders für industrielle Verschraubungsaufgaben mit hohen Anforderungen an Prozesssicherheit und Drehmomentgenauigkeit.
