Funktion

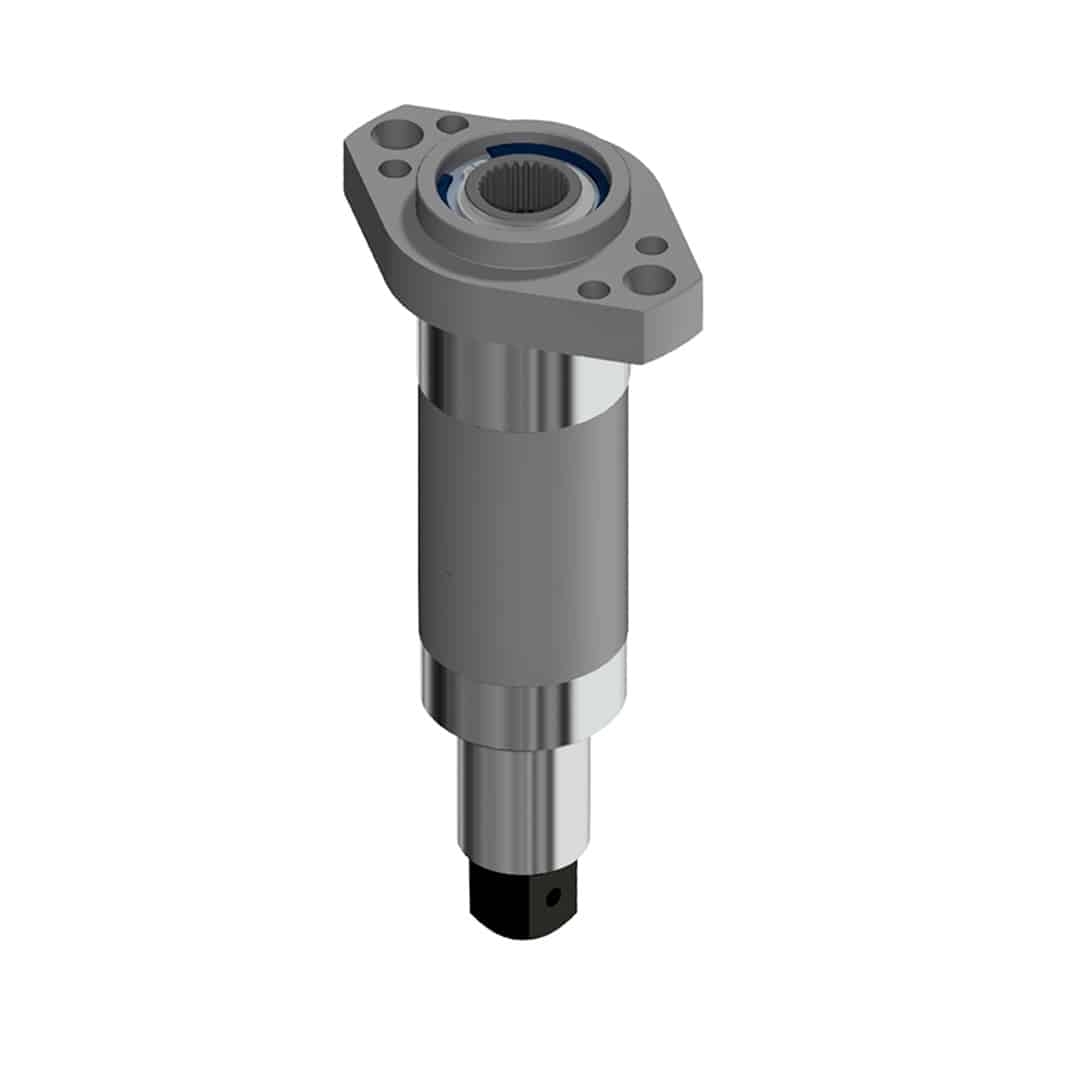

Der Geradabtrieb 5G870 überträgt Drehmomente bis 870 Nm über das Werkzeug direkt auf die Schraubstelle. Dank seiner besonders kompakten Bauweise ohne Axialausgleich eignet er sich für Anwendungen mit begrenztem Bauraum und hohen Anforderungen an die Drehmomentübertragung. Er kann in Kombination mit Planetengetrieben, Offsetabtrieben, Winkelköpfen oder Bosch EC-Schraubspindeln eingesetzt werden.

Eigenschaften
Abtrieb Vierkant 1" nach DIN 3121-F25
Abtriebsdrehmoment bis 870 Nm
Kompakte Bauform mit nur 49 mm Baulänge
Kein Axialausgleich (Hub 0 mm)
Übersetzung i = 1
Axiale Belastbarkeit bis 500 N
Gewicht ca. 1,2 kg
Wirkungsgrad ca. 99 %
Wartungsfreie, lebensdauergeschmierte Lagerung
Robuste Ausführung für hohe Drehmomente bei minimalem Bauraum

Verwendung
Vorwiegend für Schraubanwendungen mit hohen Drehmomenten, bei denen kein axialer Toleranzausgleich erforderlich ist. Ideal für Handlingsysteme, Robotersysteme, Automatikstationen sowie den Einsatz mit Planetengetrieben, Winkelköpfen und Offsetabtrieben.
