Funktion

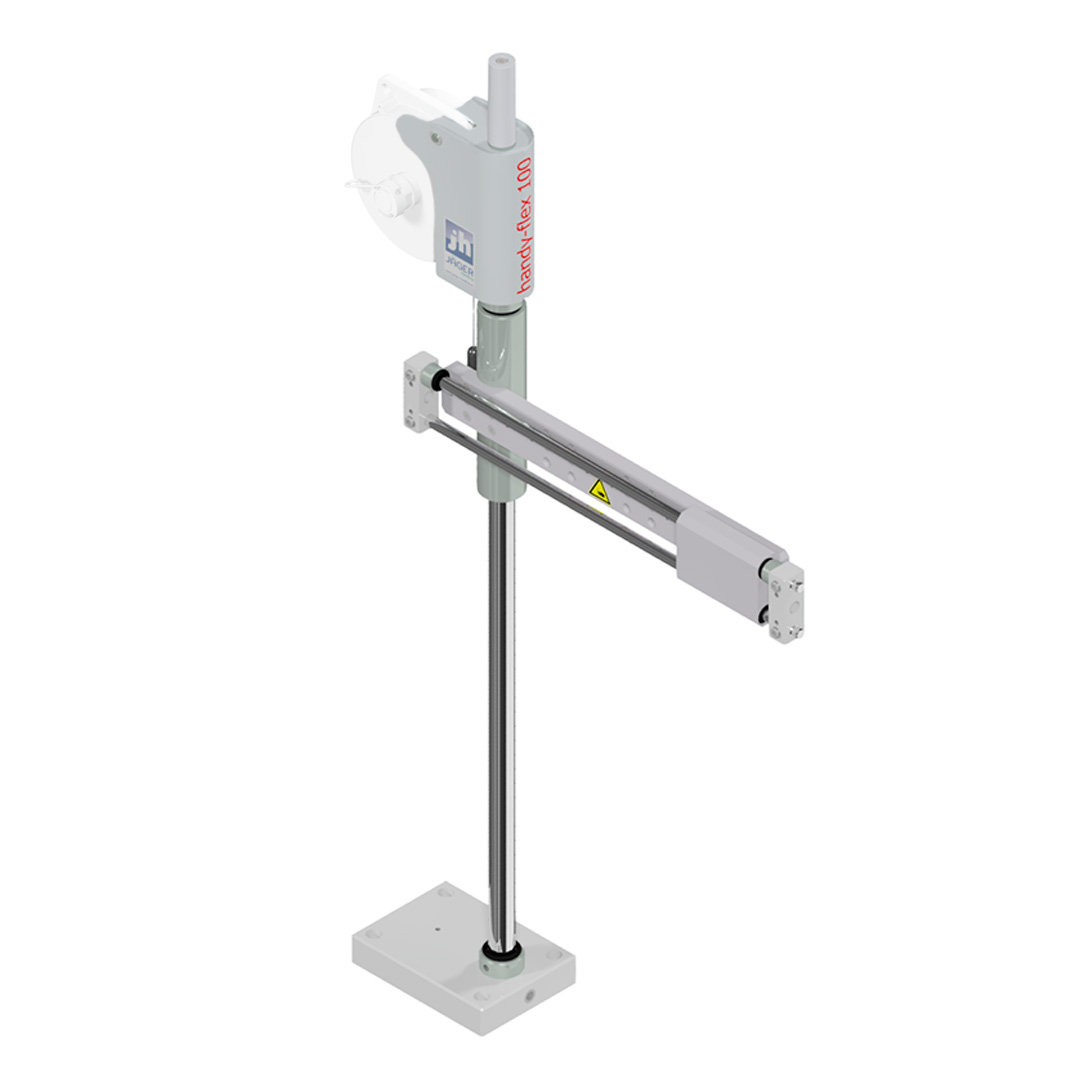

Das handy-flex 100 ist ein aufgeständertes Werkzeugführungsstativ zur Aufnahme von statischen Lasten und Drehmomenten. Es ermöglicht die Führung und Positionierung von Arbeitsmaschinen sowie die Aufnahme von Reaktionsmomenten in horizontaler und vertikaler Richtung.

Eigenschaften
Max. Nutzlast 55 N
Max. Reaktionsmoment Mz 35 Nm, Mx 25 Nm, My 25 Nm
Kugelumlaufführung in allen Achsen
Horizontalachse um Vertikalachse 360° drehbar
Mit zunehmendem Hub verringern sich sowohl die maximal aufnehmbare Last als auch das Drehmoment
Ausgewählter Hub Vertikal und Horizontal durch Stellring stufenlos einstellbar
Als Gewichtsausgleich dient ein separat erhältlicher Federzug vom Typ 932X, Fabrikat Tecna

Verwendung
Das handy-flex wird in Montageprozessen, vorwiegend in Verbindung mit industrieller Schraubtechnik eingesetzt.
